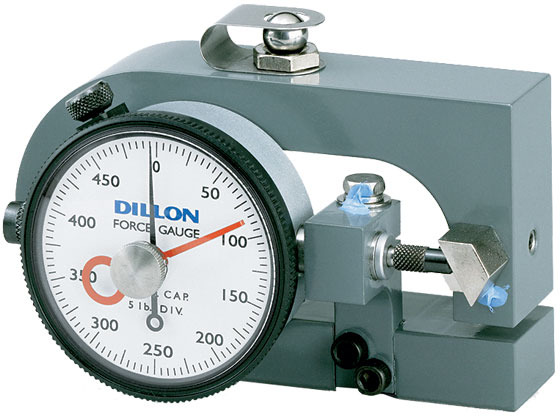

X-C Analoge drukkrachtmeter
De analoge Dillon X-C drukkrachtmeters zijn verkrijgbaar in 9 capaciteiten van 50 - 10000 kg of 50 - 25000 lb. De nauwkeurigheid is ± 1% van de capaciteit.
De belasting wordt tegen een geharde bal geplaatst die roteert om verticale uitlijning te behouden wanneer de belasting wordt verhoogd. De bal wordt op zijn plaats gehouden door een veerklem. Aan de onderzijde van de X-C drukkrachtmeter bevindt zich tegenover de kogel een schroefdraadgat.
Gecertificeerde nauwkeurigheid en een robuust ontwerp kenmerken de dynamometers van de X-serie. De stabiele D-vormige afbuigbalk is het hart van de X-C. Uiterst nauwkeurig verwerkte materialen met lage fabricagetoleranties en adequate warmtebehandeling zorgen voor optimale materiaalsterkte en veereigenschappen.
Beschikbare meetschalen in kilogram en pond eenheden.
- Versies met sleepwijzer beschikbaar
- Uitsluitend voor drukkrachtmetingen
- Capaciteiten tot 10000 kg
- Nauwkeurigheid ± 1% van de capaciteit
| Model | Capaciteit | Resolutie | Sleep wijzer |
|---|---|---|---|
| 30386-0035 | 50 lb | 0,5 lb | |
| 30386-0043 | 100 lb | 1 lb | |
| 30446-0033 | 250 lb | 2,5 lb | |
| 30446-0017 | 500 lb | 5 lb | |
| 30444-0019 | 1000 lb | 10 lb | |
| 30388-0017 | 2000 lb | 20 lb | |
| 30389-0016 | 5000 lb | 50 lb | |
| 30423-0014 | 10000 lb | 100 lb | |
| 30449-0014 | 25000 lb | 250 lb | |
| 30386-0159 | 100 lb | 1 lb | |
| 30446-0090 | 250 lb | 2,5 lb | |
| 30446-0074 | 500 lb | 5 lb | |
| 30444-0050 | 1000 lb | 10 lb | |
| 30388-0058 | 2000 lb | 20 lb | |
| 30389-0057 | 5000 lb | 50 lb | |
| 30423-0055 | 10000 lb | 100 lb | |
| 30449-0055 | 25000 lb | 250 lb | |
| 30386-0183 | 50 kg | 0,5 kg | |
| 30446-0181 | 100 kg | 1 kg | |
| 30446-0082 | 200 kg | 2 kg | |
| 30444-0068 | 500 kg | 5 kg | |
| 30388-0066 | 1000 kg | 10 kg | |
| 30389-0065 | 2000 kg | 20 kg | |
| 30423-0063 | 5000 kg | 50 kg | |
| 30449-0063 | 10000 kg | 100 kg |
- Stootvrije meetklok, voor toepassingen die een abrupte verandering in de uitgeoefende kracht met zich meebrengen (de Stootvrije meetklok kan niet worden gecombineerd met de sleepwijzer)
- Sleepwijzer, de sleepwijzer blijft op de hoogste meetwaarde staan totdat deze handmatig wordt gereset.
- Op verzoek van de klant kan de ruststand van de wijzer tijdens de productie worden ingesteld op 12, 3, 6 of 9 uur. De standaardpositie is 12 uur.
De X-C krachtmeters worden geleverd in een complete set, bestaande uit:
- X-C compressiekrachtmeter
- Robuuste draagtas
- Kalibratie certificaat
- sferische connector voor drukkrachtmetingen
| Nauwkeurigheid | ± 1% van de capaciteit |
| Bedrijfstemperatuur: | Tot 48°C |
| Garantie: | 2 Jaar |
| Overbelastingsbeveiliging: | Onbedoelde overbelastingen tot 30% van de capaciteit kunnen worden verdragen zonder de meetklok of de afbuigbalk te beschadigen. |
Beschikbaarheid: Beschikbaar: 1 - 3 dagen, Levertijd: 1 - 3 weken, speciale bestelling aanvraag
