4 meetbereiken beschikbaar: van 1 - 200 cN tot 20 - 2000 cN

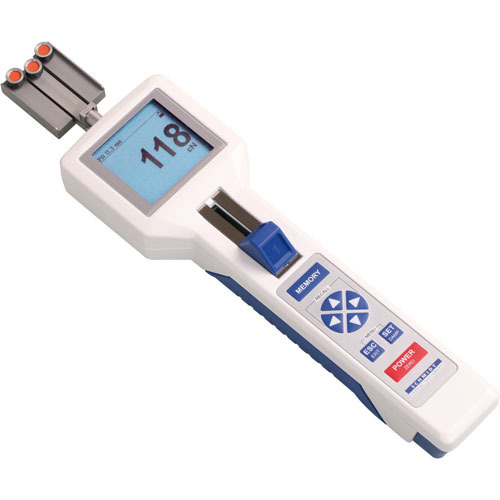

De elektronische spanningsmeters van de DTSE/TXE-serie hebben een kleine meetkop voor smalle meetpunten of dicht bij elkaar lopende draden. Ze zijn dus ideaal voor gebruik in de textielindustrie tot max. 2000 tex- of industriedraden tot 0,5 mm Ø. Opvallende functies van de spanningsmeters uit de DTS/DTXE-serie zijn onder meer een draaibaar display dat door de klant kan worden afgesteld en gekalibreerd.
De DTSE is de standaardversie en de DTXE is de geavanceerde versie met datalogging en USB-uitgang. De DTXE-modellen (datalogging) worden geleverd met geheugenopslag voor 60.000 datapunten en USB-uitgang met samplefrequenties tot 1 kHz. Bovendien wordt de Tension Inspect-software meegeleverd, die realtime metingen op een pc weergeeft en het downloaden van opgeslagen gegevens mogelijk maakt. WiFi voor draadloze communicatie is optioneel verkrijgbaar.
| model | Spanningsbereik | Resolutie | Breedte meetkop* | Toepassingen Textielindustrie e. G. Garentelling | Kalibratiemateriaal PA* |
| DTSE/DTXE-200 | 1 – 200,0 cN | 0,1 cN | 36 mm | max. 200 tex | 0,12 mm |
| DTSE/DTXE-500 | 1 – 500,0 cN | 0,1 cN | 36 mm | max. 500 tex | 0,20 mm |
| DTSE/DTXE-1000 | 10 – 1000 cN | 1 cN | 36 mm | max. 1000 tex | 0,30 mm |
| DTSE/DTXE-2000 | 20 – 2000 cN | 1 cN | 36 mm | max. 2000 tex | 0,50 mm |
| * Breedte van beugelmontage ** Geschikt voor 95% van de toepassingen | |||||
De DTSE/DTXE spanningsmeters worden geleverd in een met schuim gevulde draagkoffer, inclusief de spanningsmeter, accu en AC-adapter met landadapters (EU, VS, VK), een conformiteitscertificaat en de handleiding in het Duits of Engels.
| Kalibratie: | Voor PA van 5 % tot 100 % FS*: ± 0,5 % FS* ± 1 cijfer resterende spanningsbereik en andere kalibratiematerialen: ±3% volledige schaal en ±1 cijfer |
| Nauwkeurigheid: | Voor PA van 5 % tot 100 % FS*: ± 0,5 % FS* ± 1 cijfer resterende spanningsbereik en andere kalibratiematerialen: ±3% volledige schaal en ±1 cijfer |
| Geheugen voor materiaalcurven: | 1 voor fabriekskalibratie plus 4 voor aangepaste kalibraties |
| Meeteenheden: | Spanning: cN, daN, g, kg, N, lb (door gebruiker geselecteerd) Dikte: mm, inch (door gebruiker geselecteerd) |
| Buitenbereik: | Ca. 10% FS*, volledige schaal, zonder nauwkeurigheidsgarantie |
| Overbelastingsbeveiliging: | 100 % volledige schaal |
| Meetprincipe: | Spanningsmeter brug |
| Signaalverwerking: | Digitale, 16 bit A/D-omvormer |
| Meetfrequentie: | Maximaal 1 kHz (1000 metingen/sec.), intern 8 kHz |
| Roldoorbuiging meten: | Max. 0,2 mm |
| Display: | Grafisch LCD-scherm, verlicht (door gebruiker ingesteld: aan/uit/auto) |
| 3 verschillende weergaven: | Numeriek, Numeriek met grafiek (tijd-spanning) X-Y-diagram |
| Updatesnelheid weergeven: | Ca. 2 keer per seconde |
| Geheugen: | MIN, MAX, PEAK, AVG en LAST |
| Demping: | Door de gebruiker instelbare elektronische demping (middeling) berekend door [X-waarden OUD + Y-waarden NIEUW] ÷ 9 |
| Kal. Aanpassing: | ± 10 stappen in stappen van 1% |
| Dikte compensatie: | Maximaal 2,5 mm (niet beschikbaar voor alle modellen) |
| Automatische uitschakeling: | Ca. 3 minuten niet gebruikt |
| Temperature coefficientie: | Versterking: minder dan ± 0,01 % FS* /°C |
| Nul punt: | Minder dan ± 0,03 % FS* /°C |
| Temperatuurbereik: | 10 – 45 °C |
| Lucht vochtigheid: | 85 % RH, max. |
| Stroomvoorziening: | Oplaadbare lithium-polymeerbatterij biedt 40 uur bij continu gebruik, oplaadtijd ca. 3-1 / 2 uur inclusief AC-Adapter/Lader 100 – 240 V AC (met EU, USA, UK plug adapter) |
| Materiaal behuizing: | Gegoten aluminium |
| Gewicht, netto (bruto): | ca. 780 g/1460 g |
| Reserve batterij: | E08711-X |
| Vervangende oplader: | USB-MINI-OPLADER |
| Garantie: | 1 Jaar |
| Data geheugen: | 60.000 waarden opgesplitst tot 255 meetposities |
| Geheugen modus: | 5 geheugenm odus met statistische evaluatie |
| Geheugen voor materiaalcurven: | 10 materiaal locaties voor klant kalibraties |
| Software: | Inclusief Tension Inspect Software zonder extra kosten; geeft realtime metingen weer op een pc of download opgeslagen gegevens |
| Wi-fi: | Optionele Wi-Fi voor draadloze communicatie met een pc |
