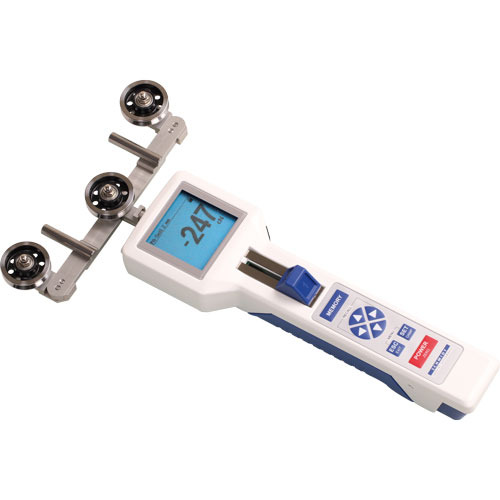

DTSL-DTXL Digitale spanningsmeter met grote geleiderollers
De Checkline DTSL / DTXL Digitale Spanningsmeter met grote geleiderollers om verbuiging van de gemeten materialen te minimaliseren. Geschikt voor kabels, touwen, draden, bufferbuizen, vezelstrengen etc. tot 15 mm Ø,
evenals vlakke materialen tot 10 mm breedte.
De DTSL / DTXL digitale spanningsmeter is handbediend en verkrijgbaar in 6 verschillende spanningsbereiken van 150 - 200 cN tot 6 - 60 daN.
Het heeft 3 verschillende weergavemodi:
– numeriek
– numeriek met staafdiagram
– numeriek met grafiek (Tijd-Spanning)
Het display draait in stappen van 90° voor een betere aflezing, het heeft een automatische "nulinstelling" in elke meetpositie met behulp van een speciale sensortechniek. En programmeerbare MIN- en MAX-alarmen: indicatie op het display als de meetwaarde buiten de limieten valt.
De meeteenheden zijn selecteerbaar in: cN, daN, g, kg, N, lb
De DTSL / DTXL digitale spanningsmeter heeft 4 materiaalgeheugenplaatsen voor door de klant gemaakte kalibraties
DTSL: Kenmerk:
- Basiseenheid voor eenvoudige bediening en algemeen gebruik
De DTXL Advanced-versie is een professionele versie met extra functies:
- Statistische evaluatie op pc
- 5 geheugenmodi met statistieken
- Modus S: alleen statistieken
- Modus H: opslag van het XY-diagram om te bekijken na het beëindigen van een reeks metingen (bijv. korte tijd spoolen)
- Modus C: continu loggen over een door de gebruiker ingestelde tijd en verschillende reeksen van metingen (2 Hz)
- Mode F: snelle, continue logging gedurende een door de gebruiker ingestelde tijd en verschillende meetreeksen (1000 Hz)
- Mode D: opslag van enkele metingen en statistieken
- Groot intern geheugen: geheugen voor 60.000 metingen
- USB-interface, Wifi (optioneel)
en het wordt geleverd met software om meetwaarden weer te geven en op te slaan op een pc (Win 7 en hoger; 32 bit en 64 bit) met de volgende kenmerken :
– Realtime meting
– De meetwaarden worden ook weergegeven in een XY-diagram (tijd/datum -spanning)
– Voor data-analyse kan het gebufferde diagram worden ingezoomd en geschaald
– Opname van de gebufferde meetwaarden als CSV-bestand (op verzoek van de gebruiker)
– Downloaden van waarden naar Excel
- Alles in het zicht van de operator:
– de geleiderollen
– het gemeten materiaal
– de meetwaarden - Filamentgeleider en rolverschuivingsmechanisme zorgen voor een gemakkelijke opname van het lopende materiaal
- Rubberen handgreep zorgt voor een veilige grip in de hand van de operator
- Robuuste aluminium behuizing
- LiPo-accu (ca. 40 uur continu gebruik) met AC-adapter
- CE-gecertificeerd, storingsbestendig tegen statische elektrificatie
- Certificaat van overeenstemming met de bestelling 2.1 volgens EN 10204 is inbegrepen
- Optioneel verkrijgbaar: Inspectiecertificaat 3.1 volgens EN 10204 met kalibratierapport
- Kogelgelagerde geleidingsrollen
- Grote roldiameter voor minimale materiaaldoorbuiging
- Speciale geleiders op de beugelconstructie maken een gemakkelijke materiaalopname mogelijk
- Groot LCD-display met achtergrondverlichting
- 3 verschillende weergavemodi:
– numeriek
– numeriek met staafdiagram
– numeriek met grafiek (Tijdspanning) - Het display draait in stappen van 90° voor een betere aflezing
- Nieuw, uniek, krachtbesparend materiaalopvangsysteem
- Automatische „zero-setting“ in elke meetpositie met behulp van een speciale sensortechniek
- 4 materiaalgeheugenlocaties voor door de klant gemaakte kalibraties
- Kalibratieaanpassing voor fijnafstemming van de kalibratie als materiaal afwijkt van het gebruikte kalibratiemateriaal
- Programmeerbare MIN- en MAX-alarmen: indicatie op het display als de meetwaarde buiten de limieten valt
- High speed data sampling (intern 8 kHz) en registratie van MIN-, MAX-, laatste meting, PEAKS, gemiddelde en standaarddeviatie
- Selecteerbare meeteenheden: cN, daN, g, kg, N, lb
- Menu-instelling in de Engelse of Duitse taal
- Flexibele menu-instelling om aan de vraag van operators te voldoen
- Sommige functies kunnen met een wachtwoord worden beveiligd
Opmerking: Spanningsmeter DTXL biedt extra functies, zoals interface, statistische evaluatie op pc en een groot intern geheugen.
- Geheugen voor 60.000 metingen
- USB-interface
- Spanningsmeter DTXL met 5 verschillende geheugenmodi:
Mode S: alleen statistieken
Mode H: opslag van het XY-diagram om te bekijken na het beëindigen van een reeks metingen (bijv. korte tijd spoolen)
Mode C: continu loggen over een door de gebruiker ingestelde tijd en verschillende reeksen van meting (2 Hz)
Mode D: opslag van enkelvoudige metingen en statistieken
- 10 materiaalgeheugenlocaties voor door de klant gemaakte kalibraties
- Software Tension Inspect 3 voor het weergeven van real-time metingen op een pc en om ze op te slaan in een bestand
- Wi-Fi-module voor draadloze communicatie met een pc (optioneel)
| Model DTSL | Model DTXL | Meetbereik | Resolutie | Breedte meetkop * |
SCHMIDT Calibration Material |
|---|---|---|---|---|---|
| DTSL-2500 | DTXL-2500 | 150 – 2500 cN | 1 cN | 185 mm | met geschikt materiaal afhankelijk van de roller of monster van de klant |
| DTSL-5000 | DTXL-5000 | 250 – 5000 cN | 1 cN | 185 mm | met geschikt materiaal afhankelijk van de roller of monster van de klant |
| DTSL-10K | DTXL-10K | 1 – 10 daN | 0.01 daN | 235 mm | met geschikt materiaal afhankelijk van de roller of monster van de klant |
| DTSL-20K | DTXL-20K | 2 – 20 daN | 0.01 daN | 235 mm | met geschikt materiaal afhankelijk van de roller of monster van de klant |
| DTSL-50K-R4 | DTXL-50K-R4 | 5 – 50 daN | 0.01 daN | 226 mm | met geschikt materiaal of monster van de klant |
| DTSL-50K-R5 | DTXL-50K-R5 | 5 – 50 daN | 0.01 daN | 226 mm | met geschikt materiaal of monster van de klant |
| DTSL-60K-R4 | DTXL-60K-R4 | 6 – 60 daN | 0.01 daN | 276 mm | met geschikt materiaal of monster van de klant |
| DTSL-60K-R5 | DTXL-60K-R5 | 6 – 60 daN | 0.01 daN | 276 mm | met geschikt materiaal of monster van de klant |
| * Buitenafstand tussen buitenste geleiderollen | |||||
| Bestelcode | Lijnsnelheid vmax. … m/min | Roller Materiaal |
|---|---|---|

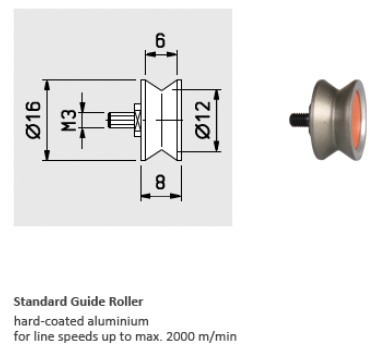

| Standard | 4000 | Gehard staal (max. Ø 4mm) |
| Code R1 | 4000 | Hardverchroomd staal (radius R5), voor materiaaldiameter 3 – 9 mm |
| Code R4 | 1000 | Gehard staal (radius R8), voor materiaaldiameter 8 – 11 mm |
| Code R5 | 1000 | Gehard staal (radius R8), voor materiaaldiameter 12 – 15 mm |
| Code B6 | 2000 | Gehard staal, breedte 6 mm |
| Code B10 | 2000 | Gehard staal, breedte 10 mm |
Om de draadspanningsmeter DTSL or DTXL:
Gelieve het volledige artikelnummer te vermelden:
| Model met spanningsbereik | Code voor geleiderollen (indien niet standaard) | Code attachment) | Compleet artikelnr. | |||
|---|---|---|---|---|---|---|
| DTSL-5000 | + | B6 | + | MH | = | DTSL-5000-B6-MH |
| Code MH - Online Montage | |
 |
Om de meter voor online gebruik te monteren, kan de behuizing worden uitgerust met montage- schroefdraad. Er zijn twee bouten met M5 binnendraad aan de achterzijde. Deze functie kan niet achteraf worden geïnstalleerd. |
| Code WL - Wi-Fi Signaal | |
 |
De DTXL kan worden uitgerust met een Wi-Fi-module voor WLAN-gegevensoverdracht. Deze functie kan niet achteraf worden geïnstalleerd. De Wi-Fi-module is niet in alle landen toegestaan. Neem contact met ons op voor meer informatie! |
| K50202 - USB AC Adapter | |
 |
USB AC-adapter met 4 adapters (EU/USA/UK/AUS-NZ) voor 100 – 240 V AC en USB-kabel voor het laden van de accu Artikelnummer: K50202 |
- Spanningsmeter DTSL of DTXL in kunstof koffer
- Accu en USB AC-adapter met 4 adapters (EU/USA/UK/AUS-NZ)
- Certificaat van overeenstemming met de bestelling 2.1 volgens EN 10204 gratis
- Gebruiksaanwijzing in het Duits of Engels (zoals gevraagd)
- (De DTXL- versie wordt geleverd met extra Software & USB-kabel)
Beschikbaarheid: Beschikbaar: 1 - 3 dagen, Levertijd: 1 - 3 weken, speciale bestelling aanvraag
