ETB-ETX Digitale Spanningsmeter voor metingen met beperkte ruimte

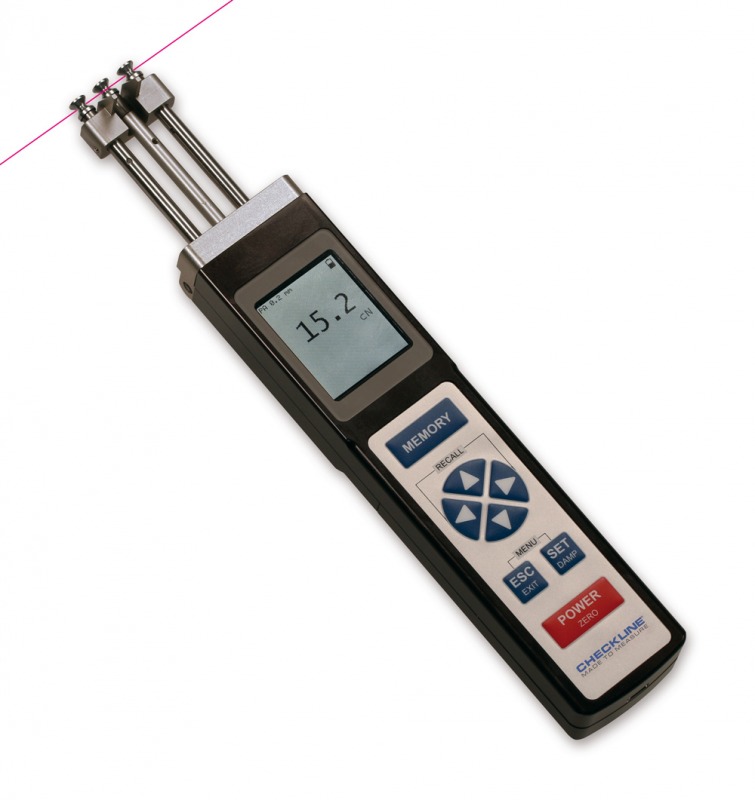

Drie lange, dicht bij elkaar geplaatste dunne buizen met precisie geleiderollers of pinnetjes aan het eind, gecombineerd met het nieuwste op het gebied van microprocessor technologie maken dit instrument de beste keus voor alle metingen in een omgeving met beperkte ruimte.
De twee buitenste rollers kunnen naar boven bewogen worden mbv de hendel op de achterkant, zodat het te meten materiaal gemakkelijk in de rollers geplaatst kan worden
Het model ETPB is uitgerust met keramische pinnen voor lijnsnelheden tot 6000 m/min.
- Gelagerde, V-vormige geleiderollers voor snelheden tot 2000 m/min (ET2) of 6000 m/min (ET2P)
- Geleiderollers zijn gemonteerd op lange buisjes om de moeilijkste plekken te bereiken
- Geleverd met specifiek testrapport en optioneel leverbaar met kalibratierapport
- Microprocessor gestuurd voor de grootste nauwkeurigheid
- 3 verschillende standen:
- NORMAL: Voor normaal gebruik
- DAMPING: Voor goede metingen als de spanning fluctureert (Electronic Damping)
- PEAK: Om de hoogst gemeten spanning te bepalen tijdens een meetperiode - Werkt op batterijen
- "nul instelling" voor metingen in andere meet posities
- Opslag van MIN, MAX en PEAK spanningswaarden. Voor weergave op de meter of te downloaden naar een PC
- Aanpasbare electronische demping voor betere metingen wanneer spanning varieert
- Analoog en RS232 uitvoer signaal
- Display kan gedraaid worden voor links of rechtshandigen
- Instelbaar weergave van cN en g
| Model | Ranges | Filament Kalibratie** | Maximale Lijnsnelheid | Meetkop grootte* | |
| ETB-100 / ETX-100 | 0.3 - 100.0 / 0.1 cN | PA: 0.20 mm Ø | 2000 m/min | 24 mm | |
| ETB-200 / ETX-200 | 2.0 - 200.0 / 0.1 cN | PA: 0.20 mm Ø | 2000 m/min | 24 mm | |
| ETB-500 / ETX-200 | 2.0 - 500.0 / 0.1 cN | PA: 0.20 mm Ø | 2000 m/min | 24 mm | |
| ETB-1000 / ETX-1000 | 3 - 1000 cN / 0.1 cN | PA: 0.30 mm Ø | 2000 m/min | 38 mm | |
| ETB-2000 / ETX-2000 | 3 - 2000 cN / 0.1 cN | PA: 0.50 mm Ø | 2000 m/min | 38 mm | |
| ETPB-100 / ETPX-100 | 0.3 - 100.0 / 0.1 cN | PA: 0.20 mm Ø | 6000 m/min | 22 mm | |
| ETPB-200 / ETPX-200 | 2.0 - 200.0 / 0.1 cN | PA: 0.20 mm Ø | 6000 m/min | 22 mm | |
| ETPB-500 / ETPX-500 | 2.0 - 500.0 / 0.1 cN | PA: 0.20 mm Ø | 6000 m/min | 22 mm | |
| ETPB/ETPX spanningsmeter heeft keramische pinnen voor lijnsnelheden tot 6000 m/min * Afstand tussen de buitenste geleiderollen ** Geschikt voor 95% van de toepassingen - PA = Polyamide Monofilament | |||||
| Code | Geleideroller materiaal | Lijn snelheid | |
|---|---|---|---|
| Code: Standaard | Gehard aluminium | 2000 |
|
Levering omvat: Spanningsmeter met draagtas, batterijen en een Engelse of Duitse gebruikershandleiding naar keuze.
Opmerking: Modellen ETMP worden geleverd met geleidepennen nr. R12050
| Kalibratie: | Volgens de SCHMIDT fabrieksprocedure |
| Nauwkeurigheid: | ±1% van de volledige scala en ±1 digit Normaal ±0,5% van de volledige scala |
| Displayweergave: | tot 10% boven het spanningsbereik, zonder nauwkeurigheidsgarantie |
| Maximale overbelasting: | 200% van het spanningsbereik |
| Meetroller afwijking: | 0,5 mm max |
| Signaalverwerking: | Digitaal, 12 bit A/D convertor |
| Meetfrequentie: | ong. 5kHz (Intern) |
| Demping: | aanpasbare electronische demping |
| Digitaal uitvoer signaal: | RS232 (9600, 8, N, 1) |
| Geheugen: | Laatste, Gemiddelde, MAX, MIN, MAX (peak), MIN (peak) |
| Display: | 4-cijferig LCD, 11 mm hoog |
| Display Vernieuwssnelheid: | 0,5 seconden |
| Analoge uitgang: | 2 V DC, Gelineariseerd (2 V uitgangsverschil afhankelijk van nulpunt positie randfrequentie 7.5 Hz) |
| Eigen frequentie: | 250 Hz |
| Tarreren: | ±20% van het bereik |
| Temperatuur bereik: | 10-45ºC |
| Luchtvochtigheid: | 85% RH, max. |
| Stroomvoorziening: | 9 V E blok, bijv. long-life 9 V Lithium (ongeveer 80 gebruiksuren achter elkaar) |
| Behuizing materiaal: | Aluminium frame met plastic behuizing (PVC) |
| Afmetingen: | 230 x 62 x 46 mm (LxBxH) |
| Gewicht, netto (bruto): | ong. 380 g (1050 g) |
