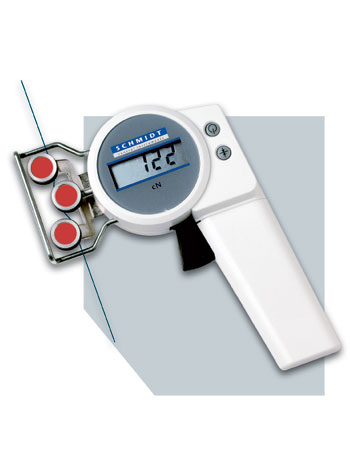

ZED Digitale Draadspanningsmeter
ZED Digitale Draadspanningsmeter voor het meten van lage spanningen, van bijvoorbeeld vezelkabels en dunne draden voor Spoel- en winmachines.
Toepassingsgebied:
voor vezels tot 200 tex of Cu-draad Ø 0,28 mm
Beschikbaar in 2 draadspanningsbereiken:
van 1 - 200 cN
tot 1 - 500 cN
- Eenvoudig te bedienen
- »Auto-Zero« instelling met behulp van een drukknop, voor metingen in verschillende posities
- Werkt op batterijen
- Behuizing gemaakt van hard plastic
- Makkelijk af te lezen LCD scherm
- Lichtgewicht
- Gelagerde, V-vormige geleiderollers
- Certificate of Compliance with the order 2.1 according DIN EN 10204 word meegeleverd
- Optioneel verkrijgbaar: Inspectiecertificaat 3.1 volgens DIN EN 10204 met kalibratie rapport
| Model | Ranges | Meetkopbreedtes* (mm) | SCHMIDT Kalibratie** | ||
| ZED-500 | 1-500 | 63 | PA: 0,20 mm Ø | ||
| Er zijn ook andere soorten spanningsmeters bijvoorbeeld met de wijzerplaat in grammen * Afstand tussen de buitenste geleiderollen ** Geschikt voor 95% van de toepassingen - PA = Polyamide Monofilament Speciale afstelling door middel van monsters, geleverd door de klant wordt aangeraden als het materiaal significant verschilt van de SCHMIDT standaard in diameter, stugheid of vorm. In dit geval is een monster van het materiaal nodig van ongeveer 5 meter | |||||
| Code | Geleideroller materiaal | Lijn snelheid | |
|---|---|---|---|
| Code: Standaard | Gehard aluminium | 2000 |
|
| H | Plasma-gegoten aluminium | 5000 |
|
| K | Gehard aluminium | 3500 |
|
| T | Hard plastic (POM), zwart | 1000 |
|
| W | Vernikkeld staal | 1000 |
|
Levering omvat:
Spanningsmeter met draagtas, batterijen en een Engelse of Duitse gebruikershandleiding naar keuze
Spanningsmeter met draagtas, batterijen en een Engelse of Duitse gebruikershandleiding naar keuze
| Kalibratie: | Volgens de SCHMIDT fabrieksprocedure |
| Nauwkeurigheid: | ±1% over de volledige schaal, ±1 digit of beter |
| Displayweergave: | tot 10% boven het spanningsbereik, zonder nauwkeurigheidsgarantie |
| Maximale overbelasting: | 100% van het spanningsbereik |
| Meetroller afwijking: | 0,5 mm max. |
| Signaalverwerking: | Digitaal |
| Demping: | wijzigbaar |
| Conversie: | 14 bit A/D |
| Beeldscherm: | 3-cijferig LCD, 10 mm hoog |
| Snelheid van het bijwerken van wijzigingen op het | 0,5 seconden |
| Eigen frequentie | 250 Hz |
| Tarreren: | ±20% van het bereik |
| Automatisch uitschakelen: | Na de meter 2 minuten niet te hebben gebruikt |
| Temperatuur bereik: | 10-45ºC |
| Luchtvochtigheid: | 85% RH, max. |
| Stroomvoorziening: | 2 type AAA batterijen 1,5 V (ongeveer 30 gebruiksuren achter elkaar) |
| Behuizing materiaal: | Plastic (POM) |
| Afmetingen: | 157 x 85 x 32 mm (LxBxH) |
| Gewicht, netto (bruto): | ong. 200 g (600 g) |
