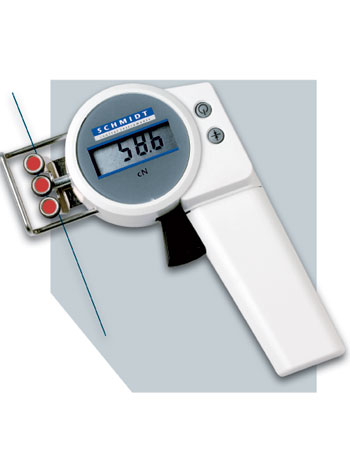

ZEF Voordelige Digitale Spanningsmeter voor lage spanningen
4 capaciteiten, 50, 100, 200 en 500 gram of cNDe nieuwe CHECK-LINE modellen ZEF en ZED maken gebruik van een rekstrook systeem voor het nauwkeurig meten van de spanningen in lopende fijne draden, garen en vezels. Het materiaal is eenvoudig te plaatsen met behulp van het verschuivende roller mechanisme.
Enkele toets automatisch nullen maakt gebruik in iedere richting mogelijk terwijl de hoogste nauwkeurigheid wordt behouden.
- Eenvoudig te bedienen
- Demping kan aangepast worden
- Makkelijk af te lezen LCD scherm
- Lichtgewicht
- Alles in het zicht van de gebruiker:
- De geleiderollers
- Het materiaal
- De metingen - Behuizing gemaakt van zeer sterk plastic
- »Auto-Zero« instelling met behulp van een drukknop, voor metingen in verschillende posities
- Kleine draadgeleider met smalle geleiderollers - ideaal indien de ruimte beperkt is
- Draadgeleiding en roller verschuif mechanisme garanderen eenvoudige plaatsing van het lopende materiaal
- Werkt op batterijen
- Kogelgelagerde, V-vormige geleiderollers
- Optioneel verkrijgbaar: Inspectiecertificaat 3.1 volgens DIN EN 10204 met kalibratie rapport
- Certificate of Compliance with the order 2.1 according DIN EN 10204 word meegeleverd
| Model | Ranges | Meetkopbreedtes* (mm) | SCHMIDT Kalibratie Materiaal** | Resolutie | |
| ZEF-50 | 0.50 - 50.0 cN | 43 | PA: 0.12 mm Ø | 0.1 cN | |
| ZEF-100 | 0.5 - 100.0 cN | 43 | PA: 0.12 mm Ø | 0.1 cN | |
| ZEF-200 | 1.0 - 200.0 cN | 43 | PA: 0,12 mm Ø | 1 cN | |
| Andere meeteenheden zijn beschikbaar, zoals in gram.
* Breedte van de geleidebeugel ** Geschikt voor 95% van de toepassingen - PA = Polyamide Monofilament Speciale kalibratie door middel van monsters, geleverd door de gebruiker, wordt aangeraden als het materiaal qua diameter, stugheid of vorm significant verschilt van het door SCHMIDT gebruikte kalibratiemateriaal. In dit geval is een monster van het materiaal nodig van ongeveer 5 meter. | |||||
| Code | Geleideroller materiaal | Lijn snelheid | |
|---|---|---|---|
| Code: Standaard | gehard aluminium | 900 |
|
| K | Gehard aluminium | 3500 |
|
| T | Hard plastic (POM), zwart | 1000 |
|
| W | Vernikkeld staal | 1000 |
|
Levering omvat:
Spanningsmeter met draagtas, batterijen en een Engelse of Duitse gebruikershandleiding naar keuze
Spanningsmeter met draagtas, batterijen en een Engelse of Duitse gebruikershandleiding naar keuze
| Kalibratie: | Volgens de SCHMIDT fabrieksprocedure |
| Nauwkeurigheid: | ±1% over de volledige schaal, ±1 digit of beter |
| Displayweergave: | tot 10% boven het spanningsbereik, zonder nauwkeurigheidsgarantie |
| Maximale overbelasting: | 100% van het spanningsbereik |
| Meetroller afwijking: | 0,5 mm max. |
| Demping: | wijzigbaar |
| Signaalverwerking: | Digitaal |
| Conversie: | 14 bit A/D |
| Beeldscherm: | 3½-cijferig LCD, 10 mm hoog |
| Snelheid van het bijwerken van het display | 0,5 seconden |
| Eigen frequentie: | 250 Hz |
| Tarreren: | ±20% van het bereik |
| Automatisch uitschakelen: | Na de meter 2 minuten niet te hebben gebruikt |
| Temperatuur bereik: | 10-45ºC |
| Luchtvochtigheid: | 85% RH, max. |
| Stroomvoorziening: | 2 type AAA batterijen 1.5 V (ongeveer 30 gebruiksuren achter elkaar) |
| Behuizing materiaal: | Plastic (POM) |
| Afmetingen: | 157 x 85 x 32 mm (LxBxH) |
| Gewicht, netto (bruto): | ong. 200 g (600 g) |
