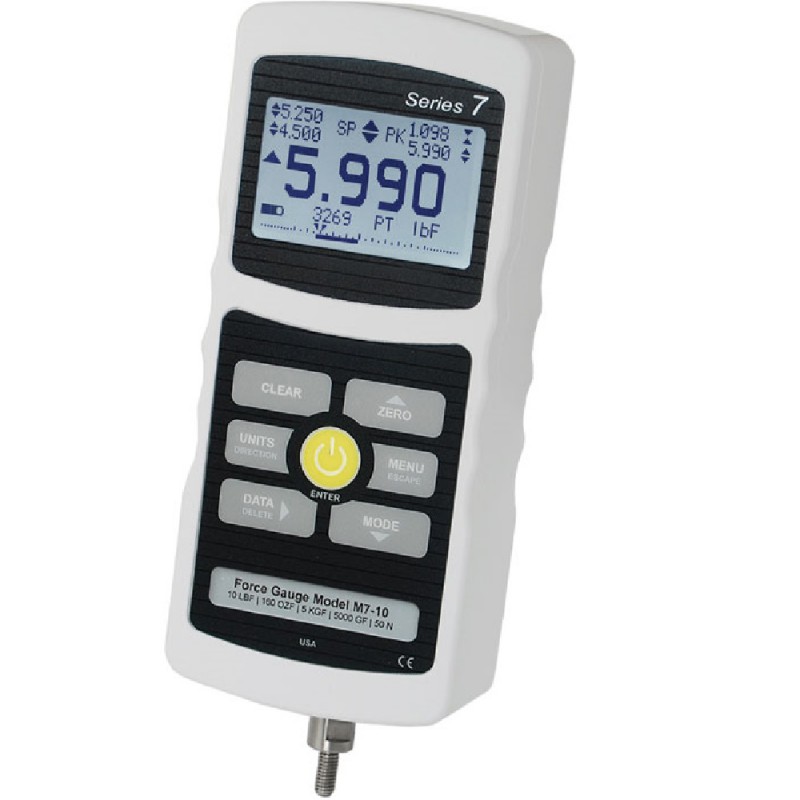

SERIES-7 Professionele Digitale Krachtmeter
De Professional Series-7 krachtmeters behoren tot de meest geavanceerde krachtmeters die verkrijgbaar zijn.
Net als de Series 5 is de Series-7 krachtmeter compatibel met een groot aantal gemotoriseerde en handmatige testopstellingen, zoals de ESM-303 tot en met de 1500-serie.
Gecombineerd met een breed scala aan hulpstukken creëert deze veelzijdige meter betrouwbare testresultaten met een nauwkeurigheid van ±0,1% met een meetfrequentie van 14.000 Hz.
De Series-7 krachtmeters dekken een breed spectrum voor krachtmetingen en beschikbaar in 11 reeksen van 0,5 kN (0,12 lbF) tot 2,5 kN (500 lbF).
Uitgerust met dezelfde kenmerken als de Series-5 krachtmeters, voegt de Series-7 onder andere een groter geheugen toe met maximaal 5000 meetwaarden, een hogere meetfrequentie, 14000Hz, en continue gegevensverzameling met hoge snelheid.
Andere toegevoegde functies zijn een door de gebruiker te definiëren meeteenheid en een meeteenheid voor wrijvingscoëfficiënt (COF).
De Series-7 Krachtmeters kunnen worden uitgerust met een voetschakelaar die algemene krachtmeter- en indicator functies kan automatiseren.
Data connectiviteit wordt geleverd via RS-232, Mitutoyo (Digimatic), USB of analoge uitgangen.
De reeks Digitale Krachtmeters uit de Mark-10-serie is verkrijgbaar in 5 typen, waarbij elk type meter beschikbaar is in een reeks van kracht bereiken..
Ieder type meter heeft zijn eigen specificaties, in onderstaande tabel staan van elk type meter de belangrijkste specificaties.
Alle Series-# meters zijn uitgerust met een oplaadbare batterij, een display met achtergrondverlichting en een omkeerbare aluminium behuizing.
De Series-# Digitale Krachtmeters zijn ontworpen om te worden gebruikt voor het meten van trek- en drukkrachten.
Alle meters behalve de Series-2 hebben een of meerdere uitgangen en worden geleverd met MESUR® Lite data-acquisitiesoftware.
MESUR® Lite tabuleert continue of single-point data. Exporteren naar Excel maakt verdere gegevensverwerking mogelijk.
Mark-10 Digitale Krachtmeters zijn veelzijdige instrumenten, over het algemeen worden ze gecombineerd met extra apparatuur tot een speciaal gebouwd systeem om de vereiste taken uit te voeren.
We helpen u graag bij het samenstellen van de meest geschikte configuratie voor uw behoefte. Aarzel niet om contact met ons op te nemen voor meer informatie.
- High speed meetfrequentie: 14.000 Hz
- Gemiddelde modus - berekent het gemiddelde van bepaalde tijd
- Continue data opslag tot 5000 datapunten, bij een snelheid tot 14,000 Hz, downloadbaar naar PC
- Externe trigger functie - voor schakelcontact test of op afstand stoppen van display update
- Individueel datapunt geheugen voor maximaal 5000 datapunten, downloadbaar naar PC
- Monster breek detectie met automatische functies, waaronder het stoppen van beweging van de ESM301 testbank
- Voetschakelaarfunctie - configureer tot 3 functies per activering van de voetschakelaar
- USB, RS-232, Mitutoyo en analoge uitgangen
- 1e en 2e piek detectie
- Automatische uitvoer/ data-opslag/ nul-functie op verschillende afrondingen van metingen
- 7 meeteenheden, plus wrijvingscoëfficiënt (COF), en door de gebruiker gedefinieerde eenheid met configureerbare naam
- Programmeerbare setpoints, met indicatoren en uitgangen
- Wachtwoord beveiliging, configureerbaar voor individuele toetsen en kalibratie
- Inclusief NIST traceerbaar kalibratiecertificaat met 10 punten kalibratie data, ISO-17025-certificaatoptie beschikbaar
- 3 Jaar garantie
| Model | lbF | ozF | kgF | gF | N | kN | mN |
|---|---|---|---|---|---|---|---|
| M7-012 | 0,12 x 0,00002 | 2 x 0,0005 | - | 50 x 0,01 | 0.5 x 0,0001 | - | 500 x 0,1 |
| M7-025 | 0,25 x 0,00005 | 4 x 0,001 | - | 100 x 0,02 | 1 x 0,0002 | - | 1000 x 0,2 |
| M7-05 | 0,5 x 0,0001 | 8 x 0,002 | - | 250 x 0,05 | 2,5 x 0,0005 | - | 2500 x 0,5 |
| M7-2 | 2 x 0,0005 | 32 x 0,01 | 1 x 0,0002 | 1000 x 0,2 | 10 x 0,002 | - | - |
| M7-5 | 5 x 0,001 | 80 x 0,02 | 2,5 x 0,0005 | 2500 x 0,5 | 25 x 0,005 | - | - |
| M7-10 | 10 x 0,002 | 160 x 0,05 | 5 x 0,001 | 5000 x 1 | 50 x 0,01 | - | - |
| M7-20 | 20 x 0,005 | 320 x 0,1 | 10 x 0,002 | 10000 x 2 | 100 x 0,02 | - | - |
| M7-50 | 50 x 0,01 | 800 x 0,2 | 25 x 0,005 | 25000 x 5 | 250 x 0,05 | - | - |
| M7-100 | 100 x 0,02 | 1600 x 0,5 | 50 x 0,01 | 50000 x 10 | 500 x 0,1 | - | - |
| M7-200 | 200 x 0,05 | 3200 x 1 | 100 x 0,02 | - | 1000 x 0,2 | 1 x 0,0002 | - |
| M7-500 | 500 x 0,1 | 8000 x 2 | 250 x 0,05 | - | 2500 x 0,5 | 2.5 x 0,0005 | - |
| Gauge | M7-012 – M7-100 | M7-200 - M7-500 |
|---|---|---|
| Load Cell Draad | #10-32 UNF | 5/16-18 UNC |
Serie-7 meters hebben verschillende functies die je met name ziet complexe instrumenten, zoals materiaaltesters, data-acquisitiesystemen en PLC's. De volgende unieke kenmerken worden benadrukt:
|
|
Gegevensverzameling en -opslag op hoge snelheid |
|
|
Voetschakelaar Command String |
|
|
Automatische gegevensuitvoer / Opslaan / Nul / I/O Pin Toggle
Toepasbare evenementen zijn onder andere:
|
|
|
Door de gebruiker gedefinieerde meeteenheid
|
Series 7 krachtmeter wordt geleverd in een draagkoffer met schuimvulling inclusief de volgende items:
- Series-7 krachtmeter
- Verlengingsstang
- Haak
- Conus
- Beitel
- V-groef
- Platte punt
- AC adapter
- Batterij
- Snelstart gids
- USB kabel
- CD met USB driver, MESURgauge DEMO software, gebruikershandleiding
- NIST traceerbaar kalibratiecertificaat met data
* De specifieke accessoires zijn afhankelijk van het model krachtmeter. Zie het gedeelte 'Inbegrepen accessoires' voor meer informatie.
| Afbeeldingen | Accessoires | M7-012 - M7-20 | M7-50 - M7-100 | M7-200 - M7-500 |
|---|---|---|---|---|
 | Verleng stang | G1024 | G1024 | G1031 |
 | Conus kop | G1026 | G1026 | G1033 |
 | Beitel kop | G1025 | G1025 | G1032 |
 | V-Groef kop | G1027 | G1027 | G1034 |
 | Platte kop | G1029 | G1029 | G1036 |
 | Haak | G1028 | G1038 | G1035 |
 | Koppel adapter | - | G1039 | G1037 |
Serie-7 Krachtmeter modellen M7-012 tot M7-500 hebben allemaal dezelfde afmetingen
Alle afmetingen zijn genoteerd in inches met metrische maten in [mm] er achter.
Categorie Mark-10 Opzetstukken
Checkline Europe heeft een compleet assortiment grepen en hulpstukken en attachments die zijn ontworpen voor gebruik met onze Mark-10 krachtmeters en torsiemeters.
Meer details
Cic-Force Krachtmeter Kalibratie
- Zeer korte doorlooptijd
- Mogelijkheid tot justeren en reparatie
Meer details
MESURgauge Mesurgauge Kracht & Verplaatsing Analyse Software
- Verzendt gegevens van een kracht- of torsietester en afstand display naar een PC voor verdere analyse
Meer details
Double Handle Grip Grepen met dubbele handvaten
- Grepen met dubbele handvaten voor krachtmeters
Meer details
| Nauwkeurigheid | ±0.1% van volledige schaal ±1 cijfer |
| Meetsnelheid | 14.000 Hz |
| Voeding | AC of oplaadbare batterij batterijstatus wordt getoond en meter wordt automatisch uitgeschakeld als accuspanning te laag is. |
| Levensduur batterij | Verlichting aan: tot 7 uur continu gebruik Verlichting uit: tot 24 uur continu gebruik |
| Meeteenheden | lbF, ozF, gF, kgF, N, kN, mN |
| Uitgangen | USB/RS-232: Configureerbaar tot 115.200 baud. Automatische uitvoer beschikbaar tot 250 Hz. Inclusief Gauge Control Lanuage 2 voor volledige computer controle. Mitutoyo (Digimatisch): Seriële BCD geschikt voor alle Mitutoyo SPC-compatibele apparaten Analoog: ± 1 VCD, ± 0,25% van de volledige schaal Voor algemeen gebruik: Drie open drain uitgangen, één ingang Setpoint: Drie open drain lijnen |
| Configureerbare instellingen | Digitale filters, uitgangen, automatische uitgang (via USB/RS-232), automatische uitschakeling, standaardinstellingen, middeling, externe trigger, wachtwoorden, toetstonen, audio-alarmen, achtergrondverlichting, kalibratie |
| Veilige overbelasting | 150% van de volle schaal (display toont "OVER" bij 110% en hoger) |
| Gewicht (enkel de meter) | M7-012 - M7-100: 454 gr M7-200 - M7-500: 544 gr |
| Verzend gewicht | M7-012 - M7-100: 1,4 kg [3.0 lb] M7-200 - M7-500: 1,5 kg [3.2 lb] |
| Meegeleverde accesoires | Koffer met beitel, kegel, V-groef, haak, plat, verlengstuk, universele AC adapter, batterij, quick-start hulp, USB kabel, CD (USB-driver, MESURTM Lite software, MESURTMgauge DEMO software en handleiding), en NIST-traceerbaar kalibratiecertificaat met gegevens |
| Milieu omstandigheden | 40 - 100°F, max. 96% vochtigheid |
| Garantie | 3 jaar |
| Series-7 Professioneel | Series-5 Geavanceerd | Series-4 Prestatie | Series-3 Basis | Series-2 Economisch | |
|---|---|---|---|---|---|
| Nauwkeurigheid | ±0,1% | ±0,1% | ±0,2% | ±0,3% | ±0,5% |
| Meetfrequentie | 14.000 Hz | 7.000 Hz | 3.000 Hz | 2.000 Hz | 500 Hz |
| Resolutie | 1/5.000 | 1/5.000 | 1/2.000 | 1/1.000 | 1/1.000 |
| Meeteenheden | lbF, ozF, gF, kgF, N, kN, mN (afhankelijk van het model) | lbF, ozF, gF, kgF, N, kN, mN (afhankelijk van het model) | lbF, ozF, gF, kgF, N, kN, mN (afhankelijk van het model) | lbF, gF, kgF, N (afhankelijk van het model) | lbF, kgF, N |
| Uitgangen | USB, RS-232, Mitutoyo, Analoog | USB, RS-232, Mitutoyo, Analoog | USB, RS-232, Mitutoyo, Analoog | USB | Nee |
| - RS-232 | Instelbaar tot wel 230.400 baud | Instelbaar tot wel 115.200 baud | Instelbaar tot wel 115.200 baud | Nee | N.v.t. |
| - USB | Instelbaar tot wel 230.400 baud | Instelbaar tot wel 115.200 baud | Instelbaar tot wel 115.200 baud | Instelbaar tot wel 115.200 baud | N.v.t. |
| - Mitutoyo (Digimatic) | Seriële BCD geschikt voor alle Mitutoyo SPC-compatibele apparaten | Seriële BCD geschikt voor alle Mitutoyo SPC-compatibele apparaten | Seriële BCD geschikt voor alle Mitutoyo SPC-compatibele apparaten | Nee | N.v.t. |
| - Analoog | ±1 VDC, ±0,25% FS bij capaciteit. Positief voor compressie, negatief voor spanning | ±1 VDC, ±0,25% FS bij capaciteit. Positief voor compressie, negatief voor spanning | ±1 VDC, ±0,25% FS bij capaciteit. Positief voor compressie, negatief voor spanning | N.v.t. | Nee |
| - Standaard toepassing I/O | Drie open-drain outputs, één input | Drie open-drain outputs, één input | Drie open-drain outputs, één input | N.v.t. | Nee |
| - Instelpunt | Drie open-drain verbindingen | Drie open-drain verbindingen | Drie open-drain verbindingen | N.v.t. | Nee |
| Inclusief Mesur-Lite software | Ja | Ja | Ja | Ja | Nee |
| Data uitgangfunctie | Automatische uitgang doormiddel van de DATA knop of via verzoek vanaf een PC of andere apparaat. | Automatische uitgang doormiddel van de DATA knop of via verzoek vanaf een PC of andere apparaat. | Automatische uitgang doormiddel van de DATA knop of via verzoek vanaf een PC of andere apparaat. (alleen getoonde huidige meting). | Automatische uitgang doormiddel van de DATA knop of via verzoek vanaf een PC of andere apparaat. (alleen getoonde huidige meting). | N.v.t. |
| ASCII commando ingesteld voor externe besturing | Volledige commando reeks | Volledige commando reeks | Alleen “? (opvragen huidige meting) | Alleen “? (opvragen huidige meting) | N.v.t. |
| Interface MESUR® meter en MESUR® Lite | Volledige communicatie | Volledige communicatie | Uitsluitend gegevensuitvoer op één punt of continu | Uitsluitend gegevensuitvoer op één punt of continu | N.v.t. |
| Interface met ESM303 / 750 / 1500 test stands | Volledige communicatie, inclusief PC besturing | Volledige communicatie, inclusief PC besturing | Beperkt tot kracht data, bescherming tegen overbelasting en kracht instelpunten | N.v.t. | Nee |
| Datageheugen | 5.000 metingen, met output | 1.000 metingen, met output | 50 metingen, met output | Nee | Nee |
| Datageheugen verwijdering | Elk individueel gegevenspunt, of wis alles | Elk individueel gegevenspunt, of wis alles | Elk individueel gegevenspunt, of wis alles | N.v.t. | N.v.t. |
| Statistische berekeningen en uitvoer naar pc | Max, min, gemiddeld, standaard. dev., aantal metingen, met output | Max, min, gemiddeld, standaard. dev., aantal metingen, met output | Max, min, gemiddeld, standaard. dev., aantal metingen, met output | N.v.t. | N.v.t. |
| Breuk detectie | Ja | Nee | Nee | Nee | Nee |
| 1ste / 2de piek detectie | Ja | Nee | Nee | Nee | Nee |
| Programmeerbare voetschakelaar besturingskabel | Ja | Nee | Nee | Nee | Nee |
| Gemiddeld mode | Ja | Ja | Nee | Nee | N.v.t. |
| Externe trigger-modus | Ja | Ja | Nee | Nee | Nee |
| Analoge belastingsbalkgrafiek weergegeven op het display | Ja | Ja | Ja | Ja | Nee |
| Instelpunten (voor goed/afkeur-indicatie) | Ja met hoog / laag indicatoren, markeringen op analoog staafdiagram en outputs | Ja met hoog / laag indicatoren, markeringen op analoog staafdiagram en outputs | Ja met hoog / laag indicatoren, markeringen op analoog staafdiagram en outputs | Ja Ja met hoog / laag indicatoren, markeringen op analoog staafdiagram en outputs | Nee |
| Wachtwoord beveiliging | Ja, voor kalibratie en individuele toetsen | Ja, voor kalibratie en individuele toetsen | Nee | Nee | Nee |
| Piekwaarden worden altijd weergegeven | Ja | Ja | Ja | Ja | Nee (Peak mode must be selected) |
| Programmeerbare akoestische tonen | Ja | Ja | Ja | Ja | Nee |
| Kalibratie procedure | Configureerbaar aantal datapunten (tot 10 in elke richting) | Configureerbaar aantal datapunten (tot 10 in elke richting) | Configureerbaar aantal datapunten (tot 10 in elke richting) | Configureerbaar aantal datapunten (tot 10 in elke richting) | Configurable number of data points (up to 10 in each direction) |
| Uitgangen overbelasting | Speciale pinnen voor spanning en compressie | Speciale pinnen voor spanning en compressie | Speciale pinnen voor spanning en compressie | Nee | N.v.t. |
| Overbelastingsbeveiliging | 200% van volledige schaal (display toont waarschuwing bij 110% en hoger) | 200% van volledige schaal (display toont waarschuwing bij 110% en hoger) | 200% van volledige schaal (display toont waarschuwing bij 110% en hoger) | 200% van volledige schaal (display toont waarschuwing bij 110% en hoger) | 200% van volledige schaal (display toont waarschuwing bij 110% en hoger) |
