MTG Materiaal Diktemeter
Meetbereik: 0-25 mm
Resolutie: 0,002 mm
Nauwkeurigheid: 0,005 mm

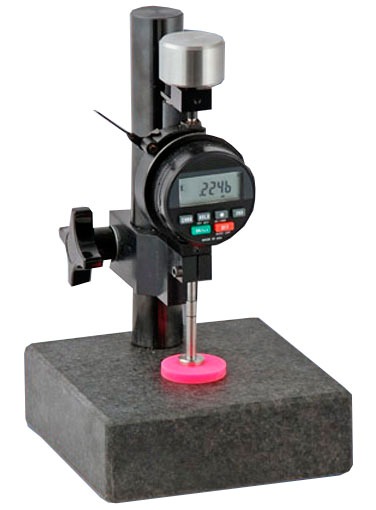

De MTG Benchtop Contact Diktemeter doet nauwkeurig en eenvoudig diktemetingen (geometrisch dimensionale metingen) op rubber, textiel, schuim, tapes/folie's, en een breed assortiment andere zachte materialen.
Het instrument werkt met een specifieke meetvoet (voeler) van een bepaalde diameter/oppervlak gecombineerd met een vooraf vastgestelde massa (gewicht) volgens ASTM D 3767 standaard.
Het MTG systeem is uitgerust met een meetvoet van 16 mm diameter en een massa van 212 gram. Deze configuratie wordt in het algemeen gebruikt voor alle rubberen materialen met een hardheid van 35 IRHD of lager. Andere meetvoeten (voelers) en gewichten zijn beschikbaar.
Er zijn drie basisontwerpen waaruit u kunt kiezen:
MTG: Diktemeetapparaat met demping Ø16mm meetsensor en 212g meetdruk
MTG-DX: Diktemeetapparaat met Ø16mm meetsensor en 212g meetdruk (voor rubbermaterialen met een hardheid ≤35 IRHD)
MTG-DX2: Diktemeetapparaat met Ø9,5 mm meetsensor en 143 g meetdruk volgens ASTM D1777-2
De gecertificeerde electronische indicator beschikt over 3 SPS gegevens output formats, meet in Engelse of Metrische waarden, houdt de maximale waarde vast, schakelt automatisch uit en heeft een linkshandige bediening van de hefhendel.
Het gecertificeerde granieten blok (150x160x50mm) is van laboratoriumkwaliteit en biedt een goed en zeer hard referentievlak voor nauwkeurige en herhaalbare metingen van testmonsters. De indicator is gemonteerd op een 200 mm hoge kolom die eenvoudig kan worden versteld zodat deze goed gepositioneerd is voor het te meten testmateriaal.
Tevens is er een seriële output kabel en windows-based software beschikbaar voor het vastleggen en verwerken van testgegevens.
- Hefhendel is linkshandig waardoor monstermateriaal handig met rechts geplaatst kan worden
- Instelbare meeteenheden; mm (0,005 mm nauwkeurig) of inch (0,0002" nauwkeurig)
- Wordt geleverd met 16 mm meetvoet en 212 gram massa. Andere meetvoeten diameters en gewichten zijn beschikbaar.
- Slimme draaifunctie van de meetvoet zorgt voor een optimale uitlijning t.o.v. het testmateriaal, voor de hoogst mogelijke nauwkeurigheid
- Digitale indicator werkt op batterij en heeft piekwaarde-hold en automatisch uitschakelings functie
- Electronische indicator en granieten basis worden geleverd met een traceerbare certificering
- Beschikt over 3 outputs voor gegevensoverdracht: RS-232, Mitutoyo (MTI) en BCD. Optionele kabel en software zijn beschikbaar
- Vervaardigd in de Verenigde Staten met 1 jaar garantie
| Voet | "A" Dim. (mm) | |
|---|---|---|
| PF-1 | 10.0 |  |
| PF-2 | 8.0 | |
| PF-3 | 6.3 | |
| PF-4 | 6.0 | |
| PF-5 | 5.0 | |
| PF-6 | 4.0 | |
| PF-7 | 3.2 | |
| PF-8 | 16.0 | |
| PF-9 | 25.0 |
Voor Materiaal Gelijk Aan of Boven 35 IRHD
| Model Voet | Voet Dia. (mm) | Masssa (g) | Massa Model |
|---|---|---|---|
| MTG-01-1 | 10.0 | 176 | MTG-03-1 |
| MTG-01-2 | 8.0 | 113 | MTG-03-2 |
| MTG-01-3 | 6.3 | 70 | MTG-03-3 |
| MTG-01-4 | 6.0 | 63 | MTG-03-4 |
| MTG-01-5 | 5.0 | 44 | MTG-03-5 |
| MTG-01-6 | 4.0 | 28 | MTG-03-6 |
| MTG-01-7 | 3.2 | 18 | MTG-03-7 |
| MTG-01-8 | 16.0 | 452 | MTG-03-8 |
| MTG-01-9 | 25.0 | 1104 | MTG-03-9 |
Voor Materialen Onder 35 IRHD
| >Model Voet | Voet Dia. (mm) | Massa (g) | Massa Model |
|---|---|---|---|
| MTG-01-1 | 10.0 | 80 | MTG-04-1 |
| MTG-01-2 | 8.0 | 52 | MTG-04-2 |
| MTG-01-3 | 6.3 | 32 | MTG-04-3 |
| MTG-01-4 | 6.0 | 29 | MTG-04-4 |
| MTG-01-5 | 5.0 | 20 | MTG-04-5 |
| MTG-01-6 | 4.0 | 13 | MTG-04-6 |
| MTG-01-7 | 3.2 | 8 | MTG-04-7 |
| MTG-01-8 | 16.0 | 212 | MTG-04-8 |
| MTG-01-9 | 25.0 | 518 | MTG-04-9 |
| Let op: Aangepaste voeten en gewichten (massa) voor specifieke behoeftes en toepassingen zijn ook leverbaar. | |||
| Meetbereik | 0-25 mm, aangepaste bereiken tot 100 mm beschikbaar (op aanvraag) |
| Resolutie | 0,002 mm |
| Nauwkeurigheid | 0,005 mm |
| Nauwkeurigheid | Gewicht: +/- 0,5 gram / Ø Voet: +/- 0,127 mm |
| Materiaal meetvoet / voeler | 303 roestvrij staal |
| Materiaal basis | Graniet van laboratoriumkwaliteit |
| Voeding | CR2450 lithium-knoopcelbatterij of <b>optionele AC-adapter</b> |
| RS232 Output | 9600 baud, geen pariteit, 8 databits, 1 stopbit (vereist externe voeding) |
| Spindel draad | #4-48 UNF |
| Land van herkomst | USA |
| Garantie | 1 jaar |
| Gewicht | ca. 7 kg |
EMS4 Applicatie voor Uitlezen Gegevens
- Intuïtieve Android app
- Tablet standaard
- USB en RS-232 PC verbinding
- Gelijktijdige verbinding van maximaal 4 instrumenten (Durometer, indicator, micormeter, schuifmaat)
- 7" Kleurentablet
- Mux Box
Meer details
MTG-RINGS Set stapelbare Gewichten voor MTG Materiaaldiktemeter
- Set stapelbare Gewichten voor MTG Materiaaldiktemeter
- Totale gewicht: 520g
- 10 losse gewichten
Meer details
Beschikbaarheid: Beschikbaar: 1 - 3 dagen, Levertijd: 1 - 3 weken, speciale bestelling aanvraag
