TMG universele diktemeter voor ASTM, DIN, EN & ISO-normen


Gemaakt in DuitslandOnze TMG-serie diktemeters bieden de hoogste nauwkeurigheid bij het meten van materiaaldiktes.

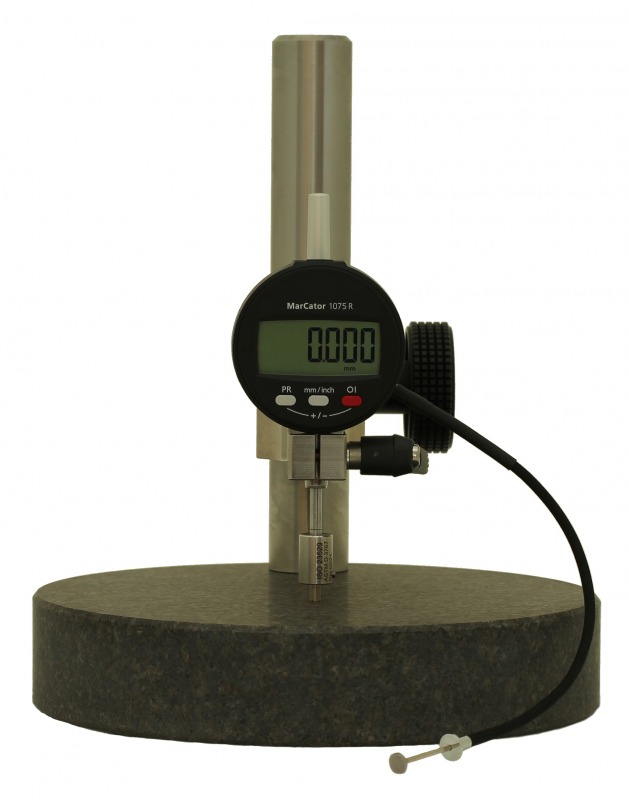

De TMG universele diktemeters hebben een eenvoudig ontwerp en zijn gemakkelijk te bedienen: om het materiaal correct te meten, hoeft u alleen de meetvoet (voeler) met de de draadlifttrekker op te tillen en vervolgens te laten zakken op het te meten materiaal, waarmee u meet volgens de specifieke meetdrukmeting volgens desbetreffende meetstandaard.

ASTM-, DIN-, EN- en ISO-normen
Dankzij het modulaire systeem kunt u de drie basistypen TMG-1, TMG-2 en TMG-3 aanpassen en kunt u een groot aantal ASTM-, DIN-, EN- en ISO-normen combineren zonder zonder de aanschaf van meerdere meetapparaten. Raadpleeg de onderstaande tabel voor uitgebreidere informatie.

Voor de meest voorkomende materialen zoals elastomeren, textiel, leer, non-wovens, folies, films, rubber, stoffen, geo-materialen, papier, papieren handdoeken en karton kunnen wij een Kant-en-klare oplossing aangebieden, evenals speciale op maat oplossingen.
Bekijk onderstaande tabel voor meer gedetailleerde informatie over alle beschikbare modellen en neem gerust contact met ons op voor een individuele aanbieding.

Alleen de meest hoogwaardige materialen en onderdelen worden gebruikt bij de fabricage van onze TMG-diktemeter, zoals de massieve granieten tafel/voet van laboratoriumkwaliteit, de roestvrijstalen kolom en de aluminium giek op de TMG-1 en TMG-2 modellen. Deze hoogwaardige materialen garanderen niet alleen een lange levensduur, maar ook een hoge corrosiebestendigheid, zelfs bij gebruik in zeer vochtige ruimtes.

Samenvattend zijn dit essentiële voorwaarden om een ​​constante meetdruk over een langere periode te garanderen en dus te zorgen voor reproduceerbare meetresultaten.

Overzicht met standaarden/normen voor kant-en-klare configuraties:

  • ISO-5084 voor textiel
  • ASTM D 1777 Optie 1 voor vezelstoffen, breigoed, breigoed en structureel textiel
  • ASTM D 1777 Optie 2 voor textiel
  • ASTM D 1777 Optie 3 voor films en glasvezels
  • ASTM D 1777 Optie 5 voor plafonds en poolweefsels
  • ASTM D3767 voor rubber / elastomeren
  • ASTM D 5199 voor geosynthetics / geotextiel
  • DIN EN 534 voor papier en karton
  • DIN EN 1849-2 voor Flexibele banen voor waterafdichtingen
  • DIN EN ISO 12625-3 voor het waterdicht maken van membranen
  • DIN EN ISO 2589 voor leer
  • DIN EN ISO 3034 voor golfkarton
  • ISO-23529 voor rubber / elastomeren
  • ISO 4593 + DIN 53370 voor films en films

Voor gedetailleerde informatie, zie onderstaande tabel voor de beschikbare modellen. Als de juiste standaard niet beschikbaar is, neem dan contact met ons op voor een individuele oplossing.

Er zijn twee opties beschikbaar voor de certificering van uw meter:

1. Een fabrikant kalibratiecertificaat of
2. Een DAkkS-kalibratie, welke verwijst naar de meetklok.
Een combinatie van beide opties is ook mogelijk om aan de hoogste standaard te voldoen.

Daarnaast is er optionele software beschikbaar voor het verwerken van de meetgegevens.


Beschikbare standaard modellen
Model/uitvoeringBasis NormToepassingVoet / Voeler Ø (mm)Gewicht (g) * / Meetdruk (kPa)
TMG-1-T TMG-1 ISO-5084Textiel50,5204,0 / 1,0
TMG-1-T1 TMG-1 ASTM D 1777 Optie 2Textiel9,5169,0 / 23,4
TMG-1-G TMG-1 ISO-23529 + ASTM D 3767Rubber / elastomeren met een hardheid > 35 IRHD4,028,0 / 22,0
TMG-1-G1 TMG-1 ASTM D 3767Rubber / elastomeren met een hardheid < 35 IRHD16,0212,0 / 10,0
TMG-1-PT TMG-1 DIN EN ISO 12625-3Papieren handdoeken35,7204,0 / 2,0
TMG-1-AB TMG-1 DIN EN 1849-2Flexibele banen voor waterafdichtingen10,0160,0 / 20,0
TMG-1-FB TMG-1 ASTM D 1777 Optie 1Vezelstoffen, breigoed, weefsels28,7273,0 / 4,14
TMG-1-FB1 TMG-1 ASTM D 1777 Optie 5Dekens en Poolweefsels en opgeruwde weefsels28,746,2 / 0,7
TMG-2-F TMG-2 ISO 4593 + DIN 53370Folie en filmsR40,010 - 50 / -
TMG-3-L TMG-3 DIN EN ISO 2589Leer / Leder10,0393,0 / 49,1
TMG-3-FI TMG-3 ASTM D 1777 Optie 3Films en glasvezels6,3546,0 / 172,0
TMG-3-GE TMG-3 ASTM D 5199Geotextiel56,4509,5 / 2,0
TMG-3-P TMG-3 DIN EN 534Papier en karton16,02050,0 / 100,0
TMG-3-C TMG-3 DIN EN ISO 3034Golfkarton35,72041,0 / 20,0
* Gewicht verwijst naar het totale gewicht van de as van meetklok, de meetvoet / voeler en het extra gewicht. Alle configuraties met dezelfde basis kunnen met elkaar worden gecombineerd. Pakketten met extra accessoires voor aanpassing aan een andere standaard zijn afzonderlijk verkrijgbaar. Voor meer informatie, gelieve contact met ons op te nemen.

Kenmerken
  • Zeer hoge nauwkeurigheid en hoogwaardige afwerking
  • Granieten meettafel/voet van laboratoriumkwaliteit
  • Modulair opbouwsysteem maakt ook in speciale configuraties mogelijk
  • Fabrikant kalibratiecertificaat en optioneel DAkkS-kalibratiecertficaat
  • Standaardversies vooraf geconfigureerd voor de meest voorkomende ASTM, DIN, EN en ISO-normen
  • Gegevensuitvoer voor het verwerken van de meetgegevens is mogelijk met de optioneel verkrijgbare software

Specificaties
MeetbereikTMG-1 + TMG-3: 12,5 mm
TMG-2: 0,8 / 1,8mm (afhankelijk van resolutie)
Nauwkeurigheid systeem± 4µm (of beter): TMG-1-G, TMG-1-G1, TMG-1-T1, TMG-1-AB

± 7µm (of beter): TMG-1-T, TMG-1-PT, TMG-1-FB, TMG-1-FB1
± 10µm (of beter): TMG-3-L, TMG-3-FI, TMG-3-GE, TMG-3-P, TMG-3-C
ResolutieTMG-1 + TMG-3: 0.001 mm
TMG-2: Schakelbare resolutie: 0.005 mm, 0.001 mm and 0.0002 mm (afhankelijk van gekozen meetbereik/hoogte)
Granieten voet∅ 200 mm x 40 mm
Kolom∅ 30 mm gemaakt van roestvrij staal
MeetklokMahr
Eenhedenmm of inch
DisplayLCD display
Testoppervlak en meetdrukConform vermelde ASTM-, DIN-, EN- en ISO-normen / standaard
Uitgangs signaalRS-232C en USB
GewichtTMG-1 + TMG-2: ca. 7kg
TMG-3: ca. 8kg

Leveromvang

Afhankelijk van de gekozen configuratie wordt de TMG diktemeter geleverd als complete set bestaande uit:

  • Granieten meettafel /voet  ​​
  • Roestvrijstalen kolomgeleider
  • ​Meetklok
  • Voeler (conform de gewenste norm)



Optioneel zijn:

  • Fabriekskalibratiecertificaat van de fabrikant​
  • DAkkS-kalibratiecertificaat voor de meetklok (sondediameter en druk niet inbegrepen)
  • Software voor gegevens verwerking



Nu bestellen
Producten

Product
Prijs
Aantal
136571
TMG-1-T ISO-5084 Textieldiktemeter
€ 2.182,00
136580
TMG-1-T1 ASTM D 1777 Optie 2 Textieldiktemeter
€ 2.182,00
136578
TMG-1-G ISO-23529 + ASTM D 3767 Rubber diktemeter
€ 1.824,00
136579
TMG-1-G1 ASTM D 3767 Rubber diktemeter
€ 2.182,00
136581
TMG-1-PT DIN EN ISO 12625-3 Tissue diktemeter
€ 2.182,00
136582
TMG-1-AB DIN EN 1849-2 diktemeter voor waterdichtingsmembraan
€ 2.182,00
138189
TMG-15 ISO 2286-3 deel 3 Met rubber of kunststof gecoate weefsels Diktemeter
€ 1.694,00
136583
TMG-1-FB ASTM D 1777 Optie 1 vezeldoekdiktemeter
€ 2.182,00
136584
TMG-1-FB1 ASTM D 1777 Optie 5 dekens, dikke stofdiktemeter
€ 1.893,00
136585
TMG-2-F ISO 4593, DIN 53370 Foliediktemeter
€ 2.732,00
136599
TMG-3-L DIN EN ISO 2589 leerdiktemeter
€ 3.772,00
136600
TMG-3-FI ASTM D 1777-optie 3 film- en glasvezeldiktemeter
€ 3.772,00
136601
TMG-3-GE ASTM D 5199 Geosynthetics Thickness Gauge
€ 3.772,00
136602
TMG-3-P DIN EN 534 Paper & Cardboard Thickness Gauge
€ 3.772,00
136603
TMG-3-C DIN ISO 3034 Golfkartondiktemeter
€ 3.772,00

Accessories

Product
Prijs
Aantal
136576
TMG-CERT fabriekskalibratiecertificaat voor nieuwe aankopen
€ 194,00
136577
TMG-DA-CERT DAkkS-kalibratie alleen voor de meetklok bij aanschaf nieuwe meter
€ 194,00
136605
TMG-1-SOFT Software voor TMG-1 Diktemeter (incl. Kabel)
€ 384,00
136606
TMG-2-SOFT Software voor TMG-2 Diktemeter (incl. Kabel)
€ 384,00
136607
TMG-3-SOFT Software voor TMG-3 Diktemeter (incl. Kabel)
€ 384,00
Alle genoemde prijzen zijn exclusief btw. en exclusief handelings- en verzendkosten.
Beschikbaarheid: Beschikbaar: 1 - 3 dagen, Levertijd: 1 - 3 weken, speciale bestelling aanvraag
