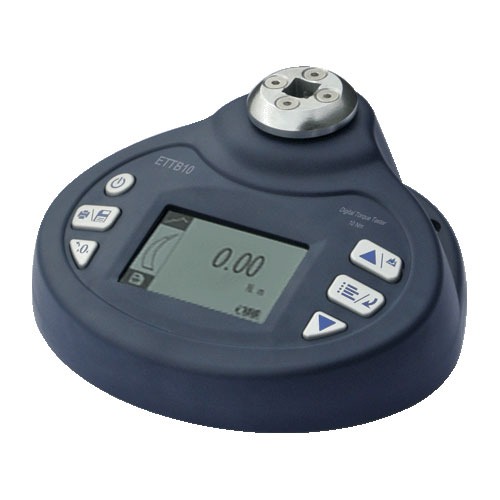

TTC Torsie Tester / Draaimoment Tester
De Checkline TTC Torsie Tester / Draaimoment Tester is eenvoudig te installeren en perfect geschikt voor snelle gereedschapsinspectie.
Verkrijgbaar in 9 bereiken, variërend van 2 N-m tot 800 N-m.
De TTC-I modellen tot 100 N-m zijn voorzien van een geïntegreerde sensor.
De TTC-E modellen van 200 N-m tot 800 N-m zijn voorzien van een externe sensor.
De nauwkeurigheid is ± 0,3% van de gemeten waarde over 5 tot 100% capaciteit in beide richtingen.
Selecteerbare eenheden: N-cm, N-m, in-lb, ft-lb, kg-cm (afhankelijk van het bereik)
Er zijn 6 bedrijfsmodi: Track, Peak, First Peak, Auto Peak, Auto First Peak & Double Peak
- Track voor live uitlezingen
- Peak die het hoogste niveau tijdens een test registreert
- First Peak die een uitlezing na een geprogrammeerde afname registreert
- Auto Peak die na verloop van tijd wordt gereset
- Auto First Peak die de eerste piek na verloop van tijd reset
- Double Peak die twee afzonderlijke piekmetingen levert van geprogrammeerde afnames
Vooraf ingestelde werking met programmeerbare tolerantiedrempels voor snelle gereedschapstesten is beschikbaar in alle modi.
De TTC Torsie Tester / Draaimoment Tester is nauwkeurig en kan worden gebruikt om het koppel/draaimoment van een breed scala aan gereedschappen te testen, zoals:
- Momentsleutels,
- Handschroevendraaiers,
- Elektrische schroevendraaiers,
- Pneumatische schroevendraaiers
- Andere gereedschappen met koppelregeling. (Niet geschikt voor slagmoersleutels)
De TTC Torsie Tester / Draaimoment Tester kan worden gebruikt met de geïntegreerde oplaadbare batterij (ongeveer 16 uur continu gebruik op een volledige lading) of met de meegeleverde AC-adapter.
Met een analoge staafdiagram op het verlichte, omkeerbare LCD-scherm kan men de huidige meetwaarde ten opzichte van het volledige schaalbereik, zowel in CW- als CCW-richting zien.
Pictogrammen voor geslaagd/afgekeurd geven live testfeedback en maken directe beoordeling van de resultaten mogelijk.
De TTC Torsie Tester / Draaimoment Tester wordt standaard geleverd met USB- en RS-232-uitgangen. De TTC-software maakt het mogelijk om gegevens te uploaden en aanvullende statistische analyses uit te voeren met de automatische berekening van de geselecteerde waarden.
- Robuuste lichtgewicht aluminium behuizing
- 6 bedrijfsmodi: Track, Peak, First Peak, Auto Peak, Auto First Peak & Double Peak
- Nauwkeurigheid van 0,3% en meetbereiken tot 800 N-m
- Pass / Fail-testen met LED-indicatie
- Gegevensopslag voor maximaal 1000 metingen
- USB- en RS232-communicatie voor gegevensexport
- Werkt op oplaadbare batterijen of met de AC-adapter
| Model | N-m | Resolutie N-m | N-cm | Resolutie N-cm | kgf-cm | Resolutie kgf-cm | in-lbf | Resolutie in-lbf | ft-lbf | Resolutie ft-lbf | |
|---|---|---|---|---|---|---|---|---|---|---|---|
| TTC-I-2 | 0.0020 | 0.0002 | 0.20 -200 | 0.02 | 0.020 - 20 | 0.002 | 0.025 - 17.7 | 0.002 | 0.0020 - 1.48 | 0.0002 | |
| TTC-I-5 | 0.0050 - 5 | 0.0005 | 0.50- 500 | 0.05 | 0.050 -50 | 0.005 | 0.045 - 43.3 | 0.005 | 0.0040 - 3.7 | 0.0005 | |
| TTC-I-10 | 0.010 - 10 | 0.001 | 1.0 - 1000 | 0.1 | 0.10 - 10 | 0.01 | 0.09 - 88.5 | 0.01 | 0.007 - 7.4 | 0.001 | |
| TTC-I-20 | 0.020- 20 | (0.002 | 2.0- 2000 | 0.2 | 0.20 -200 | 0.02 | 0.18 - 177 | 0.02 | 0.014 - 14.8 | 0.002 | |
| TTC-I-50 | 0.050 - 50 | 0.005 | 5.0 - 5000 | 0.5 | 0.50 - 500 | 0.05 | 0.45 - 443 | 0.05 | 0.035 - 36.8 | 0.005 | |
| TTC-I-100 | 0.10 - 100 | 0.01 | 10- 10000 | 1 | 1.0 -1000 | 0.1 | 0.9 - 885 | 0.1 | 0.07 - 74 | 0.01 | |
| TTC-E-200 | 0.20 - 200 | 0.02 | - | - | 2.0 -2000 | 0.2 | 1.8 - 1770 | 0.2 | 0.14 - 148 | 0.02 | |
| TTC-E-500 | 0.50- 500 | 0.05 | - | - | 5.0 -5000 | 0.5 | 4.5 -4425 | 0.5 | 0.35 - 368 | 0.05 | |
| TTC-E-800 | 1.6 - 800 | 0.1 | - | - | 16 -8000 | 1 | 14 -7080 | 1 | 1.1 - 590 | 0.1 |
De TCC-I Torque Tool Tester wordt geleverd met:
- USB-kabel
- Oplader adapter
- Kalibratiecertificaat met gegevens
- Printer kabel
- Adapterconnector voor vierkante driver (alleen bereik tot 200 Nm)
- Handleiding
- Gratis software
| Gekalibreerd bereik: | 5-100% volledige schaal, bidirectioneel |
| Nauwkeurigheid: | ±0,3% van de gemeten waarde over 5 tot 100% capaciteit |
| Grootte gereedschapsaansluiting: | TTC-2/5/10: 1/4" en 1/2" (6,3 en 12,5 mm), TTC-20/50/100/200: 3/8" en 1/2" (10 en 12,5 mm), TTC-500/800: 3/4" (19 mm) |
| Selecteerbare eenheden: | N-cm, N-m, in-lb, ft-lb, kg-cm (afhankelijk van het bereik) |
| Overbelastingsbeveiliging: | 120% van de volledige schaal |
| Meetfrequentie: | 2000 Hz |
| Piekregistratiesnelheid: | 0,05 s |
| Display: | 160 x 128 puntmatrix verlicht LCD-scherm |
| Vernieuwingsfrequentie display: | 10 keer per seconde |
| Geheugen: | 1000 gegevens |
| Grenswaarden: | Programmeerbare hoge en lage grenswaardes |
| Batterij-indicatie: | Batterijpictogram knippert bij een lage batterijspanning |
| Lader/adapter: | Universele USB-lader, ingang 100 tot 240 V AC 50/60 Hz |
| Bedrijfstemperatuur: | -10 tot 40°C |
| Vochtigheidsgrens: | 20 tot 80% RV |
| Voeding: | 3,6 V DC 1600 mAh Ni-MH |
| Accuduur: | Ongeveer 16 uur continu bij volledige lading |
| Uitgang: | USB, seriële poort RS-232, hoge en lage limiet NPN |
| Afmetingen: | 197 x 180 x 83 mm |
| Gewicht: | TTC-I modellen: 1,5 kg / TTC-E modellen: Display 1,2 kg & TTC-E-200/500/800 |
| Externe Sensor: | 2 kg |
| Certificering: | CE |
| Garantie: | 1 jaar |
| Verzendgewicht: | TTC-I modellen: 3,0 kg / TTC-E modellen: 4,6 kg |
