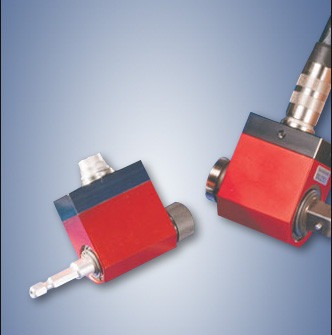

BLRTSX Borstelloze Roterende Draaimoment Transducer
Voor gebruik met de meeste handgereedschappen, elektrisch gereedschap of toepassingen voor rotatiemeting. Verbindt tussen het elektrische gereedschap en de verbinding voor het bewaken van het daadwerkelijke draaimoment dat wordt uitgeoefend van de driver op de bevestiger.
De BLRTSX Draaimoment Transducer heeft als grote voordeel dat het de bekende en vervelende "brush bounce" elimineert. Ook in de sensor zit een instant auto-herkenningssysteem van de BLRTSX aangesloten op de PTT.
- Nauwkeurigheid +/- 0.25% FS
- Te gebruiken met de meeste handgereedschappen, elektrisch gereedschap of toepassingen voor rotatiemeting.
- De veelvoorkomende "brush bounce" die de nauwkeurigheidstesten van pulsgereedschappen teistert, wordt voorkomen bij gebruik van een borstelloze roterende transducer.
- Verbindt tussen het elektrische gereedschap en de verbinding. Bewaakt het daadwerkelijke koppel dat wordt uitgeoefend van de driver op de bevestiger.
- Bidirectioneel
| Model | Bereik | ||||
| BLRTSX28z-H | 10 - 28 Oz-in | ||||
| BLRTSX70z-H | 10 -70 Oz-in | ||||
| BLRTSX140z-H | 25 - 140 Oz-in | ||||
| BLRTSX18i-H | 32 - 128 Oz-in | ||||
| BLRTSX50i-H | 80 - 800 Oz-in | ||||
| BLRTSX50i | 80 - 800 Oz-in | ||||
| BLRTSX100i-H | 160 - 1600 Oz-in | ||||
| BLRTSX100i | 160 - 1600 Oz-in | ||||
| BLRTSX160i-H | 256 - 2560 Oz-in | ||||
| BLRTSX160i | 256 - 2560 Oz-in | ||||
| BLRTSX18F | 384 - 3456 Oz-in | ||||
| BLRTSX36F | 768 - 6912 Oz-in | ||||
| BLRTSX73F | 1536 - 13824 Oz-in | ||||
| BLRTSX118F | 2304 - 22656 Oz-in | ||||
| BLRTSX184F | 3648 - 35328 Oz-in | ||||
| BLRTSX368F | N/A | ||||
| BLRTSX738F | N/A | ||||
LTT
- Nauwkeurigheid +/- 0,5% van aflezing van 20% tot 100% van volledige schaal.
- Biedt "EZ-Plug & Play." Beschikt over een direct automatisch herkenningssysteem van de transducer die op de LTT is aangesloten.
- Ingebouwde gereedschapstest
Meer details
PTT Draaimomentsensoren
- Nauwkeurigheid van het systeem: +/- 0,5% van de meetwaarde van 20% tot 100% van het maximale bereik
- Werkt met draaimoment- en krachtsensoren
- Biedt "EZ-Plug & Play" met omvormers. Ondersteunt "Arki"-technologie, een automatisch detectiesysteem van de omvormer met PTT
Meer details
| Nominale Capaciteit | > 6 Nm [53 lbf.in] nominaal draaimoment 2 mV/V |
| Uitwisselbaarheid | Afgestemd op mv/v en shuntkalibratie +0,3% FS |
| Niet-lineariteit | +0.2% FS |
| Aanbevolen Bekrachtiging | 10V DC of AC RMS |
| Brug Weerstand | 350 ohm |
| Gebruikstemperatuur | 5 - 50 °C |
| Veilige Overbelasting | 125% van nominale vermogen |
