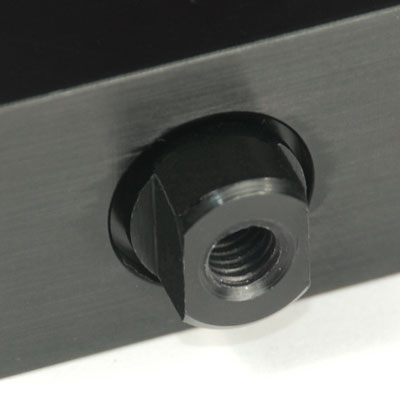

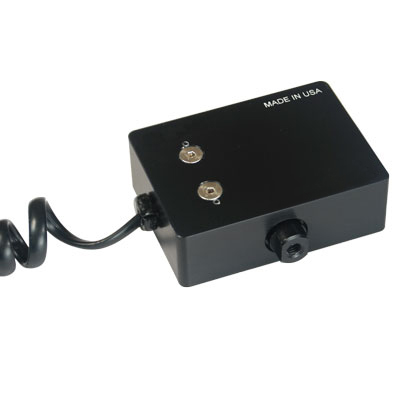

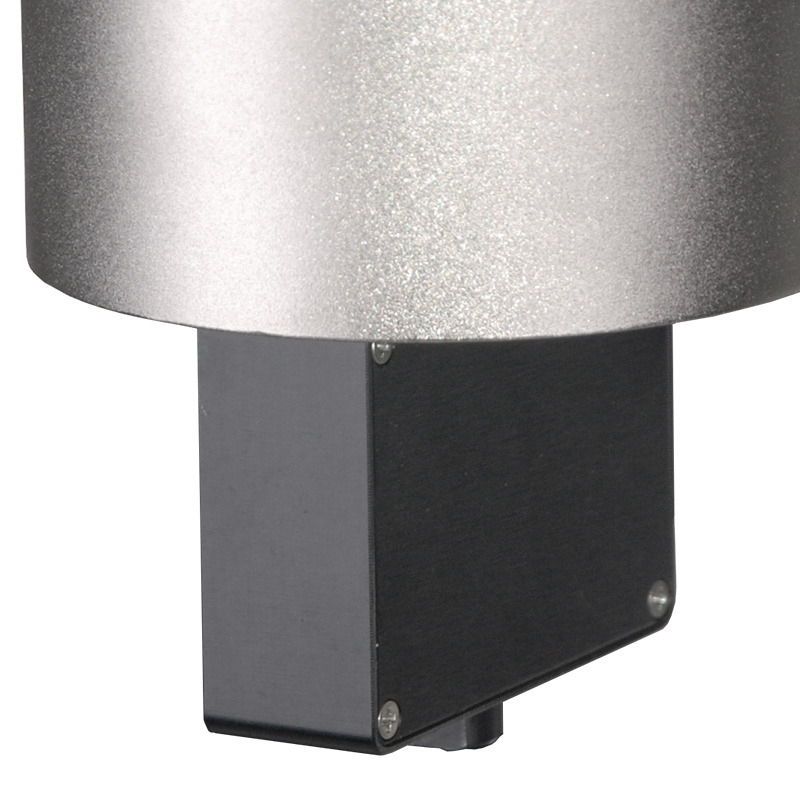

De slimme sensoren van de serie R03 zijn veelzijdig in hun toepassing, met spannings- en compressiemetingen en schroefdraadgaten die een variatie aan hulpstukken accepteren. Deze sensor kan zowel op een testbank als in een in-line configuratie worden gebruikt.

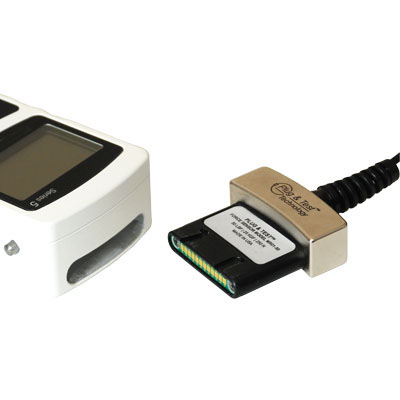

Met zijn Plug & Test®-systeemaansluiting wordt deze sensor bevestigd aan een Mark-10 Indicator, 3I, 5I, 7I of een Series F-testbank. Dit systeem heeft het voordeel van een interne printplaat die kalibratie en configuratie opslaat, hierdoor is een indicator tijdens het testen uitwisselbaar.

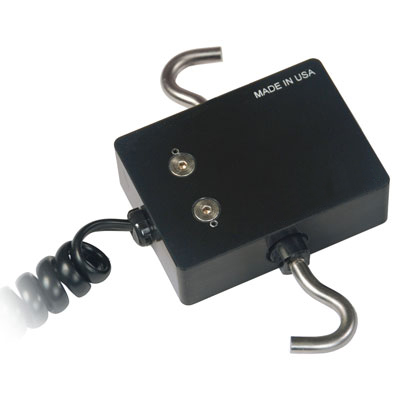

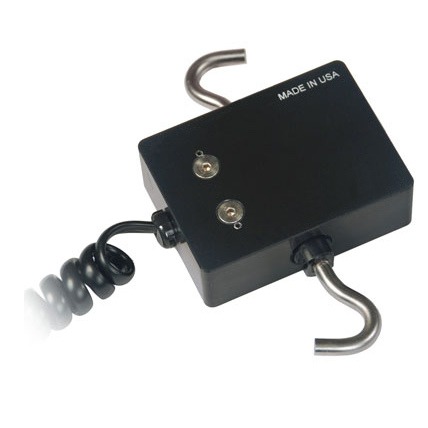

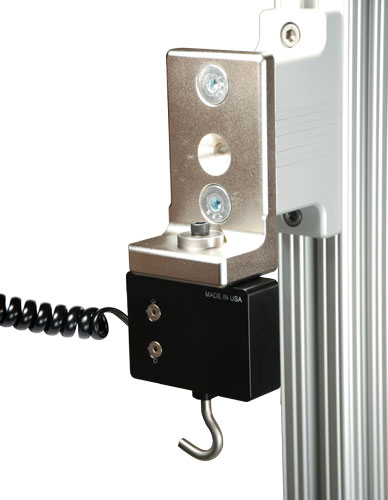

De R03-sensoren zijn verkrijgbaar in 8 versies variërend van 1 tot 500 N en kunnen worden bevestigd aan een testbank met optionele beugels AC1018 of AC1062 en in een in-line configuratie met behulp van optionele G1038-haken die aan beide uiteinden zijn gemonteerd. Andere bijlagen zijn te vinden in het Mark-10-bijlagegedeelte van deze website.
Algemene informatie
Mark-10 M7I-, M5I- en M3I-indicatoren worden gebruikt in combinatie met Plug & Test®-sensoren en zijn daarom geschikt voor tal van vereisten voor kracht- en torque-metingen, van 1 N tot 50 kN (0,25 tot 10.000 lbF) kracht en van 7 Ncm tot 550 Nm koppel.

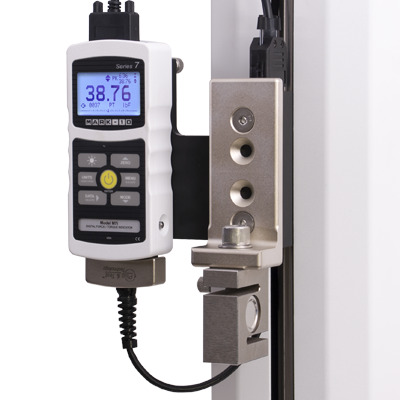

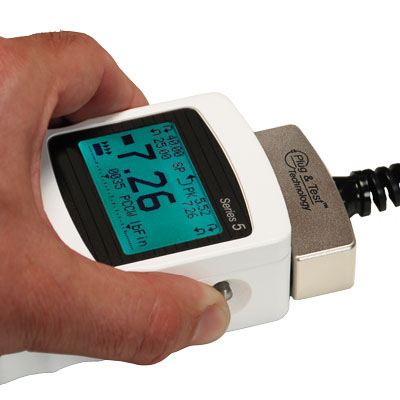

Plug & Test®-sensoren kunnen in de hand worden gebruikt of op een armatuur of testopstelling worden gemonteerd voor nauwkeurigere en herhaalbare testresultaten.
De sensoren zijn afzonderlijk gekalibreerd en daarom kunnen ze worden losgekoppeld van de ene indicator en worden aangesloten op een andere zonder dat een nieuwe kalibratie of configuratie nodig is, aangezien deze zijn is opgeslagen op de printplaat van de slimme connector.
Nauwkeurigheid
De systeemnauwkeurigheid wordt bepaald door de combinatie van indicator(meetinstrument) en sensor gecombineerd. Om de totale systeemnauwkeurigheid te bepalen wordt de nauwkeurigheidswaarde van de sensor opgeteld bij de waarde van de indicator.
Aangezien de verschillende modellen indicatoren verschillende nauwkeurigheidswaarden hebben, kan de totale systeemnauwkeurigheid variëren tussen de verschillende indicator/sensorcombinaties. Indicator M7I / M5I nauwkeurigheid ±0,1% van volledige schaal M3I nauwkeurigheid ±0,2% van volledige schaal.
Voorbeeld 1: Model MR01-100 sensor met Model M5I Indicator MR01-100 ±0,15% van volledige schaal + M5I ±0,1% van volledige schaal = Totaal ±0,25% van volledige schaal Dit vertaalt zich in een vaste fout van maximaal tot: 0,25% x 500 N = 1,25 N
Voorbeeld 2: Model MR50-50Z sensor met Model M3I Indicator MR50-50Z ±0,35% van volledige schaal + M3I ±0,2% van volledige schaal = Totaal ±0,55% van volledige schaal Dit vertaalt zich in een vaste fout van maximaal tot: 0,55% x 50 Ncm = 0,275 Ncm
Omdat nauwkeurigheid wordt gedefinieerd als een percentage van de volledige schaal, is de vaste fout overal op de schaal mogelijk van 0 tot de maximale capaciteit. Als zodanig vertegenwoordigt deze waarde een steeds grotere fout als percentage van de aflezing aan de onderkant van de schaal. Het wordt daarom aanbevolen een sensor te kiezen met een capaciteit die zo dicht mogelijk bij de verwachte belasting ligt. De resolutie kan voor sommige sensoren verschillen, afhankelijk van of een M7I-, M5I- of M3I-indicator wordt gebruikt. Een krachtsensor uit de R01-serie geeft bijvoorbeeld een fijnere resolutie weer wanneer deze is aangesloten op een M5I-indicator dan wanneer deze is aangesloten op een M3I-indicator.

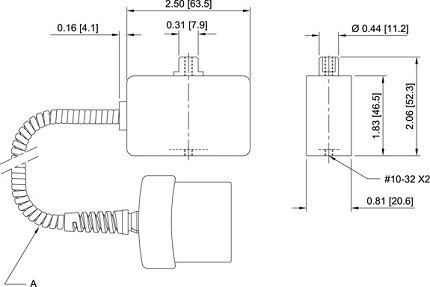

Afmetingen voor de Serie R03 krachtsensoren, alle afmetingen zijn vermeldt in Inch met de metrische maten in [mm] erachter
MR03-XXX Kabellengte 24 in [610 mm], spiraalsnoer, wanneer ingetrokken en 10 ft [3 m], indien uitgerekt
MR03-XXX-1* Kabellengte 254 mm [10 inch], recht*
* Voeg achtervoegsel "-1" toe voor verkorte kabel, voor gebruik op ESM1500-, ESM750-, ESM303- en ESM303H-testbanken.
Bijv.: MR03-100-1. Bevestigingsmateriaal voor de test-stand wordt meegeleverd.
| Model | N | mN | kgF | gF | ozF | lbF |
|---|---|---|---|---|---|---|
| MR03-025 | 1 x 0,0005 | 1000 x 0,5 | - | 100 x 0,05 | 4 x 0,002 | 0,25 x 0,0001 |
| MR03-05 | 2,5 x 0,001 | 2500 x 1 | - | 250 x 0,1 | 8 x 0,005 | 0,5 x 0,0002 |
| MR03-2 | 10 x 0,005 | - | 1 x 0,0005 | 1000 x 0,5 | 32 x 0,02 | 2 x 0,001 |
| MR03-5 | 25 x 0,01 | - | 2,5 x 0,001 | 2500 x 1 | 80 x 0,05 | 5 x 0,002 |
| MR03-10 | 50 x 0,02 | - | 5 x 0,002 | 5000 x 2 | 160 x 0,1 | 10 x 0,005 |
| MR03-20 | 100 x 0,05 | - | 10 x 0,005 | 10000 x 5 | 320 x 0,2 | 20 x 0,01 |
| MR03-50 | 250 x 0,1 | - | 25 x 0,01 | 25000 x 10 | 800 x 0,5 | 50 x 0,02 |
| MR03-100 | 500 x 0,2 | - | 50 x 0,02 | 50000 x 20 | 1600 x 1 | 100 x 0,05 |
| Model | N | gF | kgF | lbF |
|---|---|---|---|---|
| MR03-025 | 1 x 0,001 | 100 x 0,1 | - | 0,25 x 0,0002 |
| MR03-05 | 2,5 x 0,002 | 250 x 0,2 | - | 0,5 x 0,0005 |
| MR03-2 | 10 x 0,01 | - | 1 x 0,001 | 2 x 0,002 |
| MR03-5 | 25 x 0,02 | - | 2,5 x 0,002 | 5 x 0,005 |
| MR03-10 | 50 x 0,05 | - | 5 x 0,005 | 10 x 0,01 |
| MR03-20 | 100 x 0,1 | - | 10 x 0,01 | 20 x 0,02 |
| MR03-50 | 250 x 0,2 | - | 25 x 0,02 | 50 x 0,05 |
| MR03-100 | 500 x 0,05 | - | 50 x 0,05 | 100 x 0,1 |
| Nauwkeurigheid | ± 0,15% van volledige schaal + indicator |
| Gewicht | 0,2 kg |
| Garantie | 3 jaar |
