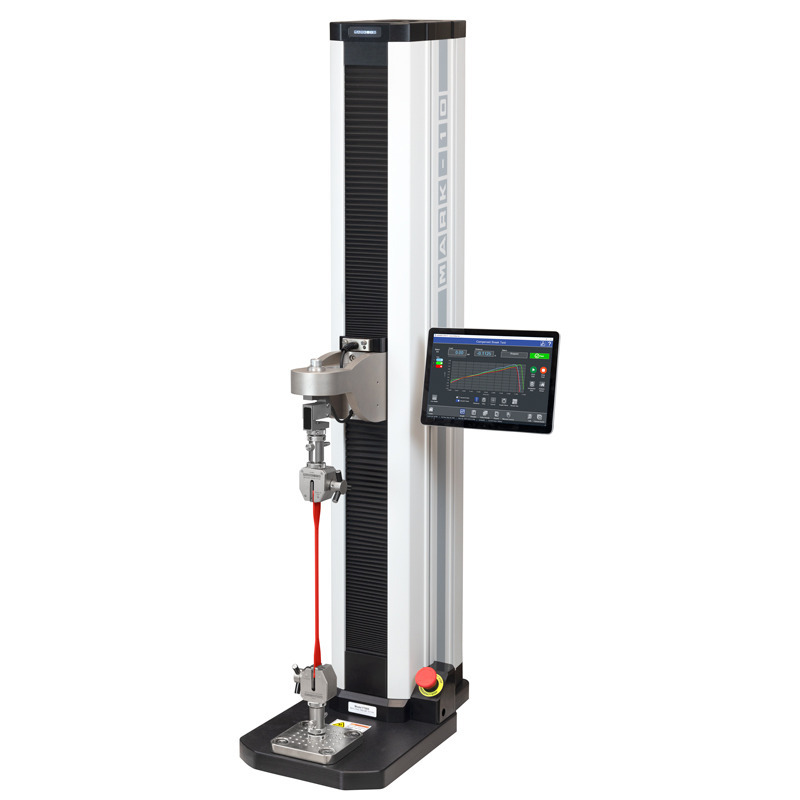

Deze serie krachttestbanken is ontworpen voor trek- en drukkracht testtoepassingen, met een capaciteit tot 6,7 kN. De IM-F755 tot F1505S serie testbanken met IntelliMESUR®-software kunnen in combinatie met een, optionele, krachtsensor kracht en afstand meten, een test opzetten, gegevens vastleggen, analyseren en converteren. Series F krachttestbanken worden aangeboden in verschillende modellen, overeenkomend met verschillende hoogtes en kracht-bereiken.
Deze trekbanken werken met krachtsensoren uit de Serie FS05 of Serie R07. Om de serie FS05 krachtsensoren te gebruiken in combinatie met deze modellen van de serie F krachttestbanken, is de AC1083-adapter vereist. Als alternatief kan met gebruik van een PTA adapter bijna iedere rekstrook krachtsensor gebruikt worden, zie uitleg PTA adapter verder naar beneden.
Stel tests op en registreer en analyseer gegevens met behulp van de IntelliMESUR®-software. Van basis testen tot multi-step sequencing, IntelliMESUR® is volledig geïntegreerd met Serie F-systemen. IntelliMESUR® wordt voor geconfigureerd aangeboden op een tablet met montagebeugel, of als een zelfstandige softwaretoepassing die op het apparaat van de gebruiker kan worden geïnstalleerd.
Voor modellen die eindigen op "-IMT", wordt een Windows-tablet met een montagebeugel meegeleverd. Vanaf het startscherm heeft u snel toegang tot maximaal 10 favoriete tests. Aan elke test kan een icoon worden toegevoegd.
Met IntelliMESUR® kunt u een breed scala aan basis- en multi-step tests maken en uitvoeren, waaronder:
Voer afzonderlijke runs of batches uit en bekijk gegevens in grafisch formaat of resultatentabellen. Meetgegevens kunnen naar behoefte worden opgeslagen of geëxporteerd. Genereer een PDF-rapport, inclusief resultaten, statistieken, grafieken, systeem- en gebruikersinformatie en opmerkingen. Personaliseer het rapport met uw bedrijfslogo en een extra afbeelding.
Maak templates van rapporten om te gebruiken bij toekomstige rapporten.
Neem voor meer informatie of assistentie bij het samenstellen van een systeem contact op per mail of telefoon en wij helpen u graag verder.
De serie-F gemotoriseerde krachttrekbanken zijn ontwikkeld als een stand-alone meettestframe, er is geen krachtmeter of indicator nodig om metingen uit te voeren.
Ze zijn er in twee versies met geïntegreerde touchscreens en één versie die is aangesloten op je eigen Windows-computer.
Voor elke versie zijn er versies met lage load range variërend van 0,5 tot 2,5 kN en versies met hogere load range variërend van 3,4 tot 6,7 kN
De lagere load range opstellingen zijn beschikbaar in 3 verticale en één horizontale versie, de hogere load range opstellingen zijn beschikbaar in 4 verticale versies.
Het EasyMESUR®-assortiment heeft het kleinere 7-inch display en wordt geleverd in een uitbreidbare basisopstelling.
De 7-inch tablets zijn uitgerust met 2 USB-C-poorten, een voor pc-aansluiting en de andere voor een externe flashdrive.
Optionele functies zoals Afstandsmeting, Afstandslimieten, Pre-load, High speed uitbreiding, Lage snelheid uitbreiding, Cycling, Breuk detectie, Load vasthouden, FollowMe, grafieken en rapportage en pc-besturing zijn beschikbaar als enkele optie, onderdeel van een pakket of als een compleet optiepakket.
De IntelliMESUR®-versie van de Series-F gemotoriseerde testbank is beschikbaar met 10,1”scherm of zonder scherm maar met de software voor installatie op een eigen PC.
Dit systeem wordt standaard geleverd met alle opties van de EasyMESUR® plus enkele extra functies zoals het overlappen van eerdere runs op de grafiek en de optie tot COF-metingen.
Alle apparaten zijn uitgerust met 1-2-3 testwizards om u door een testopzet te loodsen.
Er zijn opties om de kolommen uit te breiden, beschermende schermen toe te voegen en een aantal sensoren in een reeks belastingen die compatibel zijn met de verschillende testbanken.
Door een PTAF-adapter te gebruiken, kunnen verschillende door de klant geleverde sensoren worden gebruikt, de hogere load range (705-serie en hoger (3,4kN+)) heeft hiervoor een extra adapter nodig.
| Feature / Specification | IntelliMESUR® | EasyMESUR® |
|---|---|---|
| 1-2-3 test wizards | Inclusief | Inclusief |
| Multi-step testen | Inclusief | - |
| Uitebreide testsnelheden | Inclusief | Optie |
| Afstandsmeting, afstandslimieten en voorbelasting | Inclusief | Optie |
| Automatische terugkeer en cycling | Inclusief | Optie |
| Breuk detectie | Inclusief | Optie |
| Load vasthouden | Inclusief | Optie |
| FollowMe® meetkop positionering | Inclusief | Optie |
| Batch testen | Inclusief | - |
| Operator aanwijzing | Inclusief | - |
| Pass / fail limieten | Inclusief | Inclusief |
| Raportage generator | Inclusief | Optie |
| Resultaten | Grote selectie | 1 per test |
| Grafieken en statistieken | Inclusief | Optie |
| Overlay vorige runs op grafiek | Inclusief | - |
| PC-besturing via applicatie van derden | - | Optie |
| Coefficient of friction (COF) metingen | Optie | - |
| Overbelasting beveiliging | Inclusief | Inclusief |
| Nauwkeurigheid - krachtsensor | ±0,1% or ±0.15% van de volledige schaal van de sensor | ±0,1% of ±0,15% van de volledige schaal van de sensor |
| Nauwkeurigheid - testframe | ±0,1% van de volledige schaal van de sensor | ±0,1% van de volledige schaal van de sensor |
| Afstand resolutie | 0.01 mm | 0.02 mm |
| System vervorming compensatie | Inclusief | Inclusief |
| Nauwkeurigheid - afstand | ±0.05 mm, bij iedere load of positie | ±0,15 mm, bij iedere load of positie |
| Nauwkeurigheid - snelheid | 0,2% van de instelling | 0,2% van de instelling |
| Piekbelasting opnamesnelheid | 20.000 Hz | 5.000 Hz |
| Data verwerking snelheid | 1.000 Hz | 100 Hz |
| Aantal datapunten per run | 1.000.000 | 100.000 |
| Gebruikers en toegang | 3 toegang niveau's, ongelimiteerd gebruikers aantal | 1 niveau (password access) |
| Sofware platform | Windows tablet of PC | Alleen controlle paneel |
 |
 |
Favorietenscherm voor snelle toegangFavorietenscherm voor snelle toegang toegang tot maximaal 10 favoriete tests. Koppel een afbeelding aan elke favoriet voor gemakkelijke identificatie. Definieer uw eigen favorieten voor een snellere testopzet. |
Standpunt, grafiekschermDe grafiekweergave toont kracht vs. afstand of kracht vs. tijd. Overlay tot 10 runs voor visuele vergelijkingen. |
 |
 |
Standpunt, resultatenschermDe resultatenweergave toont door de gebruiker geselecteerde resultaten voor elke run. Statistieken kunnen worden toegepast op geselecteerde resultaten. |
Multi-stap testopstellingVoortbouwend op test wizards, kunt u eenvoudig elke combinatie van stappen opnemen, met de mogelijkheid om een reeks stappen te herhalen. |
|
 |
Intelligente handmatige bedieningBedien het testframe handmatig om snelle kracht- en afstandsresultaten te verkrijgen, of positioneer de traverse handmatig voorafgaand aan een test. Kies uit verschillende activeringsmethoden, waaronder kortstondige (knop ingedrukt houden), aanhoudende (knop loslaten) beweging, jog-modus met drie vooraf ingestelde afstanden. |
Kalibratie van kracht sensorenIntelliMESUR® biedt een geïntegreerd kalibratie hulpprogramma met een intuïtieve stapsgewijze wizard. Met handmatige bediening kan de technicus het testframe gebruiken om trek- en drukkrachten uit te oefenen. Als alternatief kunt u de krachtsensoren verwijderen voor externe kalibratie met een Mark-10 Model M7I- of M5I-indicator. |
 |
Stevig design |
 |
Begrenzingsschakelaars Bovenste en onderste limietschakelaars kunnen worden gebruikt als testlimieten of als testuitzonderingen. Dual-gegradueerde linialen helpen bij het plaatsen van de schakelaar. |
 |
Makkelijk te onderhouden elektronica |
De F755, F755S, F1505 en F1505S trekbanken worden geleverd als een complete set, inclusief de volgende accessoires:
| Model | A | B |
|---|---|---|
| F755 | 50.85 [1291.6] | 8.13 - 40.13 [206.4 - 1019.2] |
| F755S | 33.39 [848.1] | 8.13 - 22.33 [206.4 - 567.1] |
| F1505 | 51.35 [1304.3] | 8.13 - 40.13 [206.4 - 1019.2] |
| F1505S | 33.89 [860.9] | 8.13 - 22.33 [206.4 - 567.1] |
Alle afmetingen worden in inch aangegeven met de metrische maten in [mm] er achter.
| Model | Model F755 | Model F755S | Model F1505 | Model F1505S |
|---|---|---|---|---|
| Belastingscapaciteit | 3,4 kN | 3,4 kN | 6,7 kN | 6,7 kN |
| Maximale meetruimte | 813 mm | 360 mm | 813 mm | 360 mm |
| Snelheid bereik | 0,02 - 1.525 mm/min | 0,02 - 1.525 mm/min | 0,02 - 1.800 mm/min | 0,02 - 1.800 mm/min |
| Load nauwkeurigheid |
|
|
|
|
| Snelheidsinstelling nauwkeurigheid | ±0,2% | ±0,2% | ±0,2% | ±0,2% |
| Load weergavefrequentie | 20.000 Hz | 20.000 Hz | 20.000 Hz | 20.000 Hz |
| Data-acquisitie frequentie | 1.000 Hz | 1.000 Hz | 1.000 Hz | 1.000 Hz |
| Snelheidsnauwkeurigheid | ±0,0%, aangedreven door stappenmotor | ±0,0%, aangedreven door stappenmotor | ±0,0%, aangedreven door stappenmotor | ±0,0%, aangedreven door stappenmotor |
| Afstandsnauwkeurigheid | ±0,05 mm, fabrieksgecompenseerd tot vollast | ±0,05 mm, fabrieksgecompenseerd tot vollast | ±0,05 mm, fabrieksgecompenseerd tot vollast | ±0,05 mm, fabrieksgecompenseerd tot vollast |
| Afstand resolutie | 0,01 mm | 0,01 mm | 0,01 mm | 0,01 mm |
| Begrenzingsschakelaar herhaalbaarheid | ±0,03 mm | ±0,03 mm | ±0,03 mm | ±0,03 mm |
| Voeding | Universele ingang 100-240 VAC, 50/60 Hz, 120W | Universele ingang 100-240 VAC, 50/60 Hz, 120W | Universele ingang 100-240 VAC, 50/60 Hz, 450W | Universele ingang 100-240 VAC, 50/60 Hz, 450W |
| Zekering | 4A, 3AG, SLO BLO | 4A, 3AG, SLO BLO | 4A, 3AG, SLO BLO | 4A, 3AG, SLO BLO |
| Gewicht | 83 kg (trekbank) 107 kg (transportgewicht) | 68 kg (trekbank) 88 kg (transportgewicht) | 89 kg (trekbank) 112 kg (transportgewicht) | 71 kg (trekbank) 93 kg (transportgewicht) |
| Omgevingsvoorwaarden |
|
|
|
|
| Conformiteit | CE | CE | CE | CE |
| Garantie | 3 jaar | 3 jaar | 3 jaar | 3 jaar |
Het laadvermogen wordt bij hogere snelheden als volgt verminderd: – F755 / F755S: beperkt tot 2,3 kN boven 900 mm/min – F1505 / F1505S: beperkt tot 4,5 kN boven 1.525 mm/min | ||||
Plug & Test® sensors voor Series-F
De lage load range van de Series-F werkt met een eigen versie van de Plug & Test®-sensoren. Beschikbaar zijn de FS05 en de FS06 series. Voor de hoge load range is de Series R07 welke met standaard Plug & Test® aansluiting werkt. Ze worden allemaal gebruikt voor compressie- en trektesten en gebruiken de besturingssystemen van de testbanken. De FS05 is verkrijgbaar in een capaciteitsbereik van 0,5 tot 2,5 kN en kan direct worden aangesloten op de F105, F305 en F505 (H) testbanken. De FS06 werkt met dezelfde aansluiting en is verkrijgbaar in een capaciteitsbereik van 250 N tot 2,5 kN. Bij gebruik op de F755- en F1505-serie is een extra adapter, AC1083, vereist.
PTAF adapter
De PTAF-connector is een adapter die kan worden gebruikt om spanningsmeter-loadcellen van derden, kracht- en koppelsensoren aan te sluiten op de Series-F-testbanken. Het kan rechtstreeks worden aangesloten op de F105-, F305- en F505-reeks en via een extra adapter, AC1083, op de F755- en F1505-reeks, de M5I- en de M7I-indicatoren. Sensorcapaciteit en resolutie kunnen worden geconfigureerd via een bijgeleverd softwarehulpprogramma, dat een bibliotheek bevat met gemeenschappelijke krachtcapaciteiten van 0,5 N tot 4.000 kN, en koppelcapaciteiten van 7 Ncm tot 57.000 Nm. Wanneer een identificatienummer is geconfigureerd, wordt dit weergegeven bij het opstarten van de hardware of op het display van de testbank.
 |
 |
|
Door de printplaat en zijdeksel te verwijderen kan de externe sensor |
Voer de kabel door de zijdeksel en de adapter en sluit ze aan op de terminals. |
 |
 |
|
Monteer de printplaat en zijdeksel. |
De sensor kan nu worden geconfigureerd met behulp van de configuratiesoftware |
