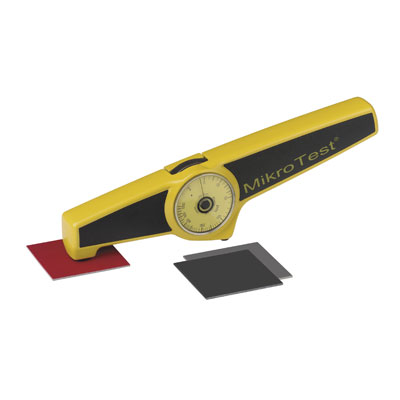

MIKROTEST MikroTest Magnetische Laagdiktemeter

Gemaakt in Duitsland De MikroTest is wereldwijd de meest gebruikte laagdiktemeter van de afgelopen 40 jaar. De MikroTest voldoet aan de hoogste technische standaarden van alle analoge magnetische laagdiktemeters. Magnetische hechtingskrachtmethode (DIN EN ISO 2808, methode 7A). Deze meter maakt gebruik van magnetische aantrekkingskracht om alle non-magnetische coatings op staal en galvanisch nikkel op staal te meten.

De MikroTest wordt geleverd in 11 verschillende modellen om te zorgen dat er voor iedere gewenste applicatie een geschikt model beschikbaar is. Het gebalanceerde meetsysteem garandeert nauwkeurige metingen in elke positie: horizontaal, verticaal en van boven. Daarnaast kan de meter ook metingen uitvoeren op gebogen oppervlakken. Zo kan de MikroTest nauwkeurige metingen uitvoeren in pijpen en op ronde delen door de automatische meting.

De laagdiktemeting is gebaseerd op magnetische aantrekkingskracht. De aantrekkingskracht is gerelateerd aan de afstand tussen de magneet en een stalen substraat. Deze afstand representeert de dikte van de gemeten coating. De magneet wordt van het oppervlak gelift door middel van een veer die bevestigd is aan de magnetische arm. De kracht die nodig is om de magneet op te tillen is direct gerelateerd aan de rotatiehoek van de torsieveer. Dit meetprincipe is in het bijzonder geschikt voor gegalvaniseerd nikkel op koper, aluminium en andere non-ferro metalen. Dit meetprincipe garandeert een volledig automatische meting waarbij geen batterijen of andere voeding of kalibratie nodig is.

MikroTest 5 - Handmatige aandrijving van het meetmechanisme.
Het meetwiel wordt tot de voorste aanslag gedraaid en dan langzaam met de hand teruggedraaid tot de magneet vrijkomt van het te meten voorwerp.

MikroTest 5 G - Meetbereik 0 – 100 µm, speciaal voor galvanische en laklagen op staal
MikroTest 5 F - Meetbereik 0 – 1000 µm, speciaal voor laklagen op staal

MikroTest 6 - Automatische aandrijving van het meetmechanisme door veerbelasting.
Voor het meten wordt het meetwiel tot de aanslag gedraaid en de ingebouwde remaandrijving voert na de start de meting automatisch uit.

MikroTest 6 G - Meetbereik 0 – 100 µm, speciaal voor galvanische en laklagen op staal
MikroTest 6 F - Meetbereik 0 – 1000 µm, speciaal voor laklagen op staal
MikroTest 6 S3 - Meetbereik 0,2 – 3 mm, speciaal voor emaille, kunststof of rubber op staal
MikroTest 6 S5 - Meetbereik 0,5 – 5 mm, speciaal voor emaille, kunststof of rubber op staal
MikroTest 6 S10 - Meetbereik 2,5 – 10 mm, speciaal voor emaille, kunststof of rubber op staal
MikroTest 6 S20 - Meetbereik 7,5 – 20 mm, speciaal voor emaille, kunststof of rubber op staal
MikroTest 6 Ni50 - Meetbereik 0 – 50 µm, voor het meten van galvanisch aangebrachte nikkellagen op non-ferromagnetische ondergronden (bijv. aluminium, koper, kunststof etc.)
MikroTest 6 Ni100 - Meetbereik 0 – 100 µm, voor het meten van galvanisch aangebrachte nikkellagen op non-ferromagnetische ondergronden (bijv. aluminium, koper, kunststof etc.)
MikroTest 6 NiFe50 - Meetbereik 0 – 50 µm, voor het meten van galvanisch aangebrachte nikkellagen op ferromagnetische ondergronden

Model:	Bereik:	Tolerantie:	Toepassing:	Min. oppervlak:	Min. kromming van het oppervlak:	Min. basis dikte:
5/6 G	0-100 μm	± 1 μm of 5% van aflezing	Gegalvaniseerde & verfcoatings op staal	Ø 20 mm	5 mm convex / 25 mm concaaf	0,5 mm
5/6 F	0-1000 μm	± 5 μm of 5% van aflezing	Verf op staal	Ø 30 mm	8 mm convex/ 25 mm concave	0,5 mm
6 S3	0.2-3 mm	± 5% van aflezing	Emaille, kunststof, rubber op staal	Ø 30 mm	15 mm convex/ 25 mm concave	1.0 mm
6 S5	0.5-5 mm	± 5% van aflezing	Emaille, kunststof, rubber op staal	Ø 50 mm	15 mm convex/ 25 mm concave	1.0 mm
6 S10	2.5-10 mm	± 5% van aflezing	Emaille, kunststof, rubber op staal	Ø 50 mm	15 mm convex/ 25 mm concave	2.0 mm
6 S20	7.5-20 mm	± 5% van aflezing	Emaille, kunststof, rubber op staal	Ø 100 mm	100 mm convex/ 150 mm concave	7.0 mm
Ni 50 6	0-50 μm	± 1 μm + 5% van aflezing	Gegalvaniseerd nikkel op non-ferro substraten	Ø 15 mm	5 mm convex/ 25 mm concave	--
Ni 100 6	0-100 μm	± 1 μm + 5% van aflezing	Gegalvaniseerd nikkel op non-ferro substraten	Ø 15 mm	5 mm convex/ 25 mm concave	--
NiFe50 6	0-50 μm	± 2 μm + 8% van aflezing	Gegalvaniseerd nikkel op staal	Ø 20 mm	10 mm convex/ 25 mm concave	0.5 mm
Staal (staal: ST 33 tot ST 60)

Bereik	6 S3: 0,2 mm - 3 mm 6 S5: 0,5 mm - 5 mm 6 S10: 2,5 mm - 10 mm 6 NiFe50: 0 µm - 50 µm
Toepassingen	6 S3; 6 S5; 6 S10: glazuur, plastic, rubber op staal 6 NiFe50: gegalvaniseerd nikkel op staal
Tolerantie	6 S3: ± 5 % van meting 6 S5: ± 5 % van meting 6 S10: ± 5 % van meting 6 NiFe50: ± 2 µm 6 NiFe50: + 8 % van meting
Minimaal Oppervlak	6 S3: Ø 30 mm 6 S5: Ø 50 mm 6 S10: Ø 50 mm 6 NiFe50: Ø 20 mm
Minimale Krommingsradius	6 S3: 15 mm - convex 6 S3: 25 mm - concaaf 6 S5: 15 mm - convex 6 S5: 25 mm - concaaf 6 S10: 15 mm - convex 6 S10: 25 mm - concaaf 6 NiFe50: 10 mm - convex 6 NiFe50: 25 mm - concaaf
Minimale Ondergronddikte	6 S3: 1,0 mm 6 S5: 1,0 mm 6 S10: 2,0 mm 6 NiFe50: 0,5 mm
Omgevingstemperatuur	-20 °C - 100 °C
Standaarden	DIN EN ISO 2178, DIN 50 982, ASTM B 499, E 376, D 1186, G 12, B 530, BS 5411, ISO 2361
Afmetingen	Meter: 215 mm x 55 mm x 29 mm Plastic draagkoffer: 235 mm x 185 mm x 46 mm
Gewicht	Koffer incl. meter ong. 560 g
