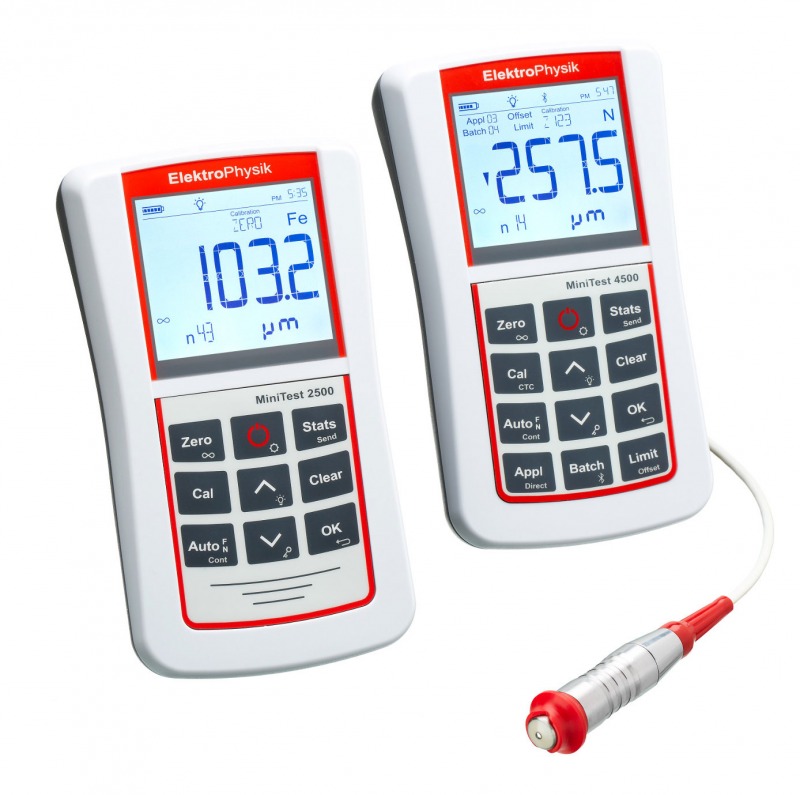

De MiniTest 2500 en 4500 zijn >nauwkeurige laagdiktemeters die compatibel zijn met een verscheidenheid aan sondes . De grote keuze aan verwisselbare sondes kan worden ingezet op ferro- en non-ferrometalen.
Er zijn 2 uitvoeringen verkrijgbaar:
De robuuste behuizing met beschermingsklasse IP65 is daarom niet alleen geschikt voor toepassingen in het laboratorium, maar ook voor een breed scala aan buitentoepassingen, bijvoorbeeld op bouwplaatsen, voor taxateurs, spuiterijen, galvaniseerinstallaties en verschillende industrieën, zoals de chemische industrie , de auto-industrie en de lucht- en ruimtevaartindustrie.
De MiniTest 4500 laagdiktemeter biedt alle functies van de MiniTest 2500, samen met geavanceerde gegevensopslag, extra statistieken en kalibratiefuncties en instelbare limieten met hoorbare en visuele alarmen.
Naast de USB-interface voor gegevensoverdracht naar een computer, biedt de MiniTest 4500 ook een Bluetooth-interface voor het overbrengen van de meetgegevens naar mobiele apparaten zoals smartphones of printers.
Bijzonder handig is dat zelfs sensoren van de vorige series MiniTest 1100, 2100, 3100 en MiniTest 4100 na aanpassing van de meetelektronica opnieuw kunnen worden gebruikt.
De respectievelijke meetbereiken en meetfouten zijn afhankelijk van de gebruikte sensor.
De MiniTest 2500/4500 wordt geleverd in een complete set:
(Bijpassende sensoren zijn ook te vinden in het koop nu menu.)
| Meetbereik: | Afhankelijk van de geselecteerde sensor |
| Nauwkeurigheid: | Afhankelijk van de geselecteerde sensor |
| Meeteenheden: | m, mm, cm, mils, inch |
| Kalibratie: | Fabrieksinstelling voor nul en maximaal 4 kalibratiepunten CTC Kalibratie als het basismateriaal niet toegankelijk is alleen voor F-sensoren |
| Gegevens opslag: | MiniTest 2500: 2.000.000 metingen in een enkele batch MiniTest 4500: 2.000.000 metingen in maximaal 9500 batches |
| Verbinding: | MiniTest 2500: USB-interface MiniTest 4500: USB & Bluetooth-interface (RS-232 optioneel) |
| Weergave: | 53x46 mm met achtergrondverlichting |
| Offset-functie: | Voor optellen/aftrekken van een constante waarde bij/van de gemeten waarde |
| Grenswaarden: | Instelbaar met bewakingsfunctie en optisch en akoestisch alarm bij over-/onderschrijding (MiniTest 4500) |
| Stroomvoorziening: | 3x AA (LR06) batterijen, optioneel via USB |
| Batterijduur: | Circa 150 uur met achtergrondverlichting uit |
| Bedrijfstemperatuur: | -10°C - +60°C |
| Bewaartemperatuur: | -20°C - +70°C |
| Gewicht: | 320g apparaat inclusief batterijen & 90g rubberen beschermhoes |
| Beschermingsclassificatie: | IP65 |
| Normen: | DIN EN ISO 1461, 2064, 2178, 2360, 2808, 3882, 19840; SSPC-PA 2, IMO MSC, ASTM B 244, B 499, D 7091, E376 |
|
Ferro-sensors (magneto-inductive methode) |
|||||||
|
Sensor |
Meetbereik |
Initiële gevoeligheid sensor |
Nauwkeurigheid 1 2 |
Minimale kromtestraal |
Min. meetoppervlakte |
Minimale substraatdikte |
Afmetingen in mm |
|
F05 |
0...500 μm |
0,1 μm |
± (1% + 0,7 μm) 1 |
0,75 mm / 5 mm |
Ø 3 mm |
0,1 mm |
Ø 16 x 79 |
|
F1.6 |
0...1600 μm |
0,1 μm |
± (1% + 1 μm) 1 |
1,5 mm / 10 mm |
Ø 5 mm |
0,5 mm |
Ø 19 x 91 |
|
F3 |
0...3000 μm |
0,2 μm |
± (1% + 1 μm) 1 |
1,5 mm / 10 mm |
Ø 5 mm |
0,5 mm |
Ø 19 x 91 |
|
F1.6/90 internal pipe-sensor |
0...1600 μm |
0,1 μm |
± (1% + 1 μm) 1 |
even / 6 mm |
Ø 5 mm |
0,5 mm |
Ø 10,9 x 194 |
|
F1.6P Powder-sensor |
0...1600 μm |
0,1 μm |
± (3% + 1 μm) 1 |
only for even areas |
Ø 30 mm |
F 0,5 mm N 0,5 mm |
Ø 21 x 89 |
|
F2/90 internal pipe sensor |
0...2000 μm |
0,2 μm |
± (1%. + 1 μm) 1 |
even 6 mm |
Ø 5 mm |
0,5 mm |
Ø 10,9 x 194 |
|
F10 |
0...10 mm |
5 μm |
± (1% + 10 μm) 1 |
5 mm / 16 mm |
Ø 20 mm |
1 mm |
Ø 28 x 47 |
|
F20 |
0...20 mm |
10 μm |
± (1% + 10 μm) 1 |
10 mm / 30 mm |
Ø 40 mm |
2 mm |
Ø 46 x 64 |
|
F50 |
0...50 mm |
10 μm |
± (3% + 50 μm) 1 |
50 mm / 200 mm |
Ø 300 mm |
2 mm |
Ø 46 x 69 |
| Non-Ferro-sensors (Eddy-current method) | |||||||
|
Sensor |
Meetbereik |
Initiële gevoeligheid sensor |
Nauwkeurigheid 1 2 |
Minimale kromtestraal |
Min. meetoppervlakte |
Minimale substraatdikte |
Afmetingen in mm |
|
N.08 Cr |
0...80 μm |
0,1 μm |
± (1% + 1 μm)1 |
2,5 mm / 10 mm |
Ø 5 mm |
≥100 μm with Cu on Fe |
Ø 19 x 99 |
|
N 02 |
0...200 μm |
0,1 μm |
± (1% + 0,5 μm)1 |
1 mm / 5 mm |
Ø 2 mm |
50 μm |
Ø 19 x 99 |
|
N 1.6 |
0...1600 μm |
0,1 μm |
± (1% + 1 μm) 1 |
1,5 mm / 10 mm |
Ø 5 mm |
50 μm |
Ø 19 x 91 |
|
N1.6/90 inside pipe sensor |
0...1600 μm |
0,1 μm |
± (1% + 1 μm) 1 |
even / 6 mm |
Ø 5 mm |
50 μm |
Ø 10,9 x 194 |
|
N2/90 inside pipe sensor |
0...2000 μm |
0,2 μm |
±( 1% + 1 μm) 1 |
even / 6 mm |
Ø 5 mm |
50 μm |
Ø 10,9 x 194 |
|
N10 |
0...10mm |
10 μm |
± (1% + 25 μm) 1 |
25 mm / 100 mm |
Ø 50 mm |
50 μm |
Ø 60 x 50 |
|
N20 |
0...20 mm |
10 μm |
± (1% + 50 μm) 1 |
25 mm / 100 mm |
Ø 70 mm |
50 μm |
Ø 65 x 75 |
|
N100 |
0...100 mm |
100 μm |
± (3% + 0,3 mm) 1 |
100 mm / even |
Ø 200 mm |
50 μm |
Ø 126 x 154,5 |
|
CN02 3 |
10...200 μm |
0,2 μm |
± (3% + 1 μm) 1 |
only for even areas |
Ø 7 mm |
any |
Ø 17 x 80 |
| Combi sensors (magnetic-inductive method and eddy current method) | |||||||
|
Sensor |
Meetbereik |
Initiële gevoeligheid sensor |
Nauwkeurigheid 1 2 |
Minimale kromtestraal |
Min. meetoppervlakte |
Minimale substraatdikte |
Afmetingen in mm |
|
FN1.6 |
0...1600 μm |
0,1 μm |
± (1% + 1 μm) 1 |
1,5 mm / 10 mm |
Ø 5 mm |
F 0,5 mm N 50 μm |
Ø 19 x 91 |
|
FN1.6P |
0...1600 μm |
0,1 μm |
± (3% + 1 μm) 1 |
only even areas |
Ø 30 mm |
F 0,5 mm N 0,5 mm |
Ø 21 x 89 |
|
FN 1.6/90 inside |
0...1600 μm |
0,1 μm |
± (1% + 1 μm) 1 |
even/ 6 mm |
Ø 5 mm |
F 0,5 mm N 50 μm |
Ø 10,9 x 194 |
|
FN2/90 inside pipe-sensor |
0...2000 μm |
0,2 μm |
± (1% + 1 μm) 1 |
even / 6 mm |
Ø 5 mm |
0,5 mm |
Ø 10,9 x 194 |
| 1 voor meerpuntskalibratie, gebaseerd op de meegeleverde standaarden onder laboratoriumomstandigheden | |||||||
| 2 volgens DIN 55350 deel 13 | |||||||
| 3 Een andere kopersamenstelling van onze standaarden en het meetobject vereist het opstellen van een referentiestandaard (bijv. door doorsnede) | |||||||
