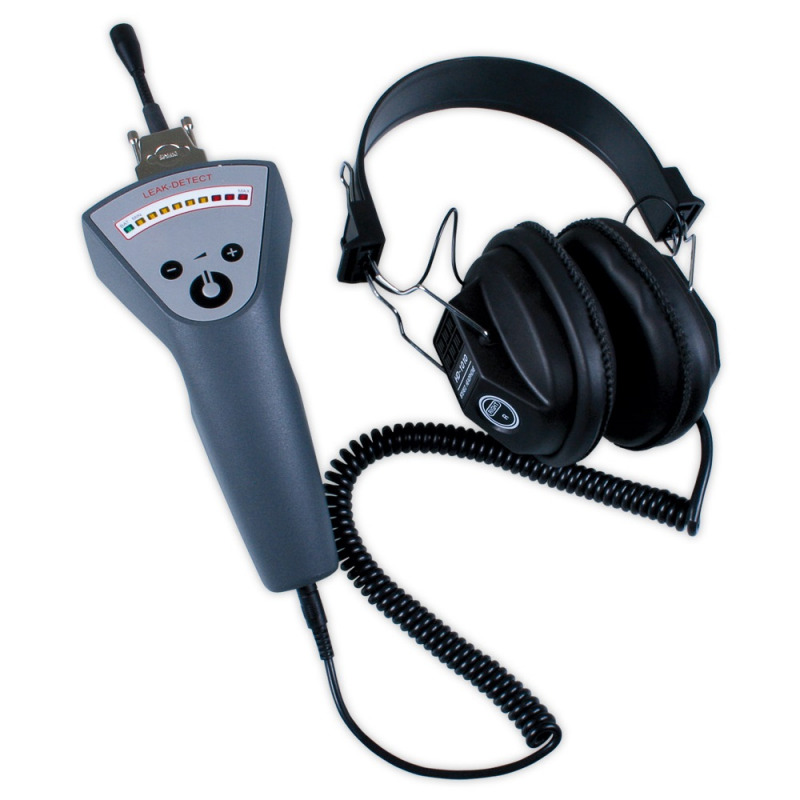

De ULD-1 Ultrasone Lekdetector is ontworpen voor het lokaliseren van luchtlekkage, vooral op lawaaierige locaties, waar het lek niet hoorbaar is.
Het geluid, dat ontstaat door lucht die uit een lek ontsnapt, wordt gedetecteerd door een ultrasone ontvanger en omgezet in een hoorbaar geluid en wordt weergegeven met een optische indicatie op het instrument.
Het is ook nuttig voor het lokaliseren van lekken in persluchtsystemen waar lucht ontsnapt met een frequentie die mensen niet kunnen horen. Bijvoorbeeld:
Voor lekkages met meer dan Ø 0,1 mm. Een druk van 1 bar wordt aanbevolen. Voor lekkages kleiner een Ø 0,1 mm wordt een hogere druk aanbevolen (bijv. 8 bar)
Voor lastig bereikbare locaties hebben we een langere zwanenhalssonde en een parabolische schotel met geïntegreerde ultrasone sensor en laserpointer.
De geïntegreerde laserpointer maakt het gemakkelijk om lekken op te sporen over afstanden van 20 m tot meer dan 100 m voor grotere lekken.
De paraboolschaal is gemaakt van transparant kunststof, zodat de lekkages goed zichtbaar zijn. Alle binnenkomende ultrasone golven worden gereflecteerd door de schotel en gericht op de ultrasone ontvanger. Lawaai wordt genegeerd.
Werking:
- Bevestig de sonde aan de LDT.
- Steek de stekker in het stopcontact en zet de koptelefoon op.
- Druk op de aan/uit-knop.
- Pas het volume aan totdat u wat gesis in de koptelefoon hoort. De eerste gele LED gaat branden.
- Richt de sensor op het gebied van de apparatuur die moet worden gecontroleerd. Deze gebieden zijn normaal gesproken buizen, fittingen en schroeven. Voor langere afstanden is de laserpointer in de parabolische schotel een handige richtingzoeker.
- Er is een lek gedetecteerd als het audiosignaal toeneemt en het LED-signaal verandert in het rode gebied.
ULD-1 Ultrasone Lekdetectiekit bevat:
Stroomvoorziening | 9V batterij |
Display | LED Indicatie |
Afmetingen | 180 x 90 x 60 mm |
Gewicht | 250g |
Beschermingsklasse | IP 67 |
Behuizing | ABS met Electromagnetische bescherming |
Gebruikstemperatuur | 0-55 °C |
Goedkeuring | CE ( tested against electromagnetic disturbances and emissions) |
