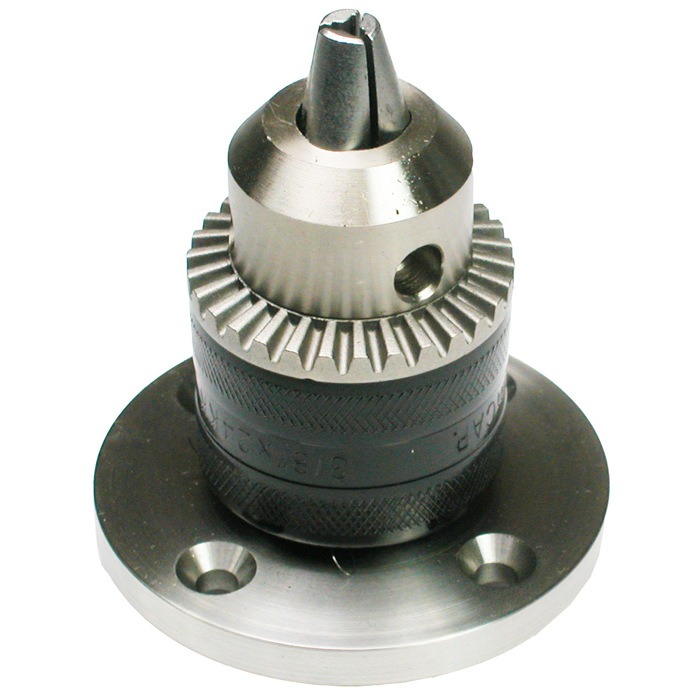

De Jacobs Chuck Grips uit de G1022-serie zijn ontworpen voor gebruik met de TST(M)-testbanken voor de uitvoering van torque-testen.
Ze worden rechtstreeks op de bevestiging gaten in de montageplaat gemonteerd en kunnen testmonsters of armaturen tot een testkracht van 11,3 Nm vasthouden.
G1022 Jacobs boorkopgrepen zijn er in drie formaten met een monstercapaciteit van 0,7 tot 12,7 mm.
Bij elke G1022 wordt een boorkopsleutel meegeleverd.
| Model | ØB | ØC |
|---|---|---|
| G1022-1 | 0.188 [4,7] | 0.028 - 0.250 [0.7 - 6.3] |
| G1022-2 | 0.188 [4,7] | 0.062 - 0.375 [1.6 - 9.5] |
| G1022-3 | 0.188 [4,7] | 0.078 - 0.500 [2 - 12.7] |
| Maten staan genoteerd in inch met metrische formaten in [mm] er achter. | ||
| Capaciteit | 11,3 Nm [100 lbFin] |
| Testmonster formaat | G1022-1: 0,7-6,3 mm diameter (0.028"-0.25") G1022-2: 1,6-9,5 mm diameter (0.062"-0.375" ) G1022-3: 2,0-12,7 mm diameter (0.078"-0.5") |
| Gewicht | 230 g [0.5 lb] |
| Inclusief | Boorkop sleutel |
