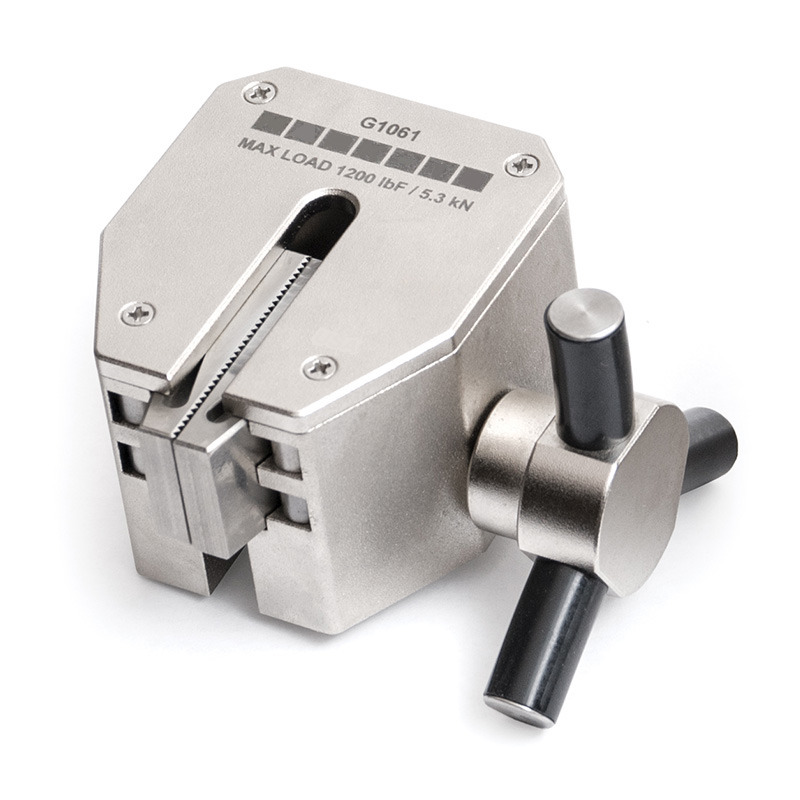

De G1061- Series Wedge Grips zijn ontworpen als volledig gesloten, zelfspannende wiggrepen voor zwaar gebruik.
Deze eenvoudig te gebruiken wiggrepen zijn verkrijgbaar in 4 verschillende versies voor verschillende toepassingen met een capaciteitsbereik van 250 N tot 9 kN.
De gekartelde klemvlakken van gehard staal of rubber glijden op rollers in plaats van over het oppervlak van de behuizing.
Dit unieke ontwerp voorkomt vastlopen en verbetert de grijpeigenschappen.
De klemvlakken worden door veerkracht geopend en bewegen met een zeer soepel tandheugelmechanisme voor eenvoudige bediening.
Dit maakt de G1061 handgrepen in combinatie met krachtmeters of testopstellingen ideaal voor trekproeven van een breed scala aan materialen.
De wiggrepen uit de G1061-serie worden elk geleverd met een assortiment aan adapters met contramoeren.
| Model | A mm | B mm | C (mm) | D (mm) | E | F (mm) | G (mm) |
|---|---|---|---|---|---|---|---|
| G1061 | 49.5 | 62.2 | 19.1 | 38.1 | 1/2-20 UNF | 0 - 6.4 | 25.4 |
| G1061-1 | 49.5 | 62.2 | 9.5 | 24.1 | 5/16-18 UNC | 0 - 6.4 | 15.7 |
| G1061-2 | 49.5 | 62.2 | 25.4 | 44.5 | 1/2-20 UNF | 0 - 6.4 | 28.7 |
| G1061-3 | 49.5 | 62.2 | 25.4 | 44.5 | 1/2-20 UNF | 0 - 5.1 | 28.7 |
| Model | Capaciteit (kN) | Meegeleverde Adapters | Klemkaar materiaal / hardheid | Gewicht (g) | Verzend Gewicht (g) |
|---|---|---|---|---|---|
| G1061 | 5.3 | #10-32F to 5/16-18M adapter, #10-32 M/M stud with jam nuts, 5/16-18 M/M stud with jam nuts, 5/16-18F to 1/2-20M adapter, 1/2-20 M/M stud with jam nuts | 416 SS / 55 RC | 400 | 900 |
| G1061-1 | 0.9 | #10-32F to 5/16-18M adapter, #10-32 M/M stud with jam nuts, 5/16-18 M/M stud with jam nuts | 416 SS / 55 RC | 200 | 900 |
| G1061-2 | 9.0 | 5/16-18F to 1/2-20M adapter, 1/2-20 M/M stud with jam nuts, 5/16-18 M/M stud with jam nuts | 416 SS / 55 RC | 400 | 900 |
| G1061-3 | 0.25 | 5/16-18F to 1/2-20M adapter, 1/2-20 M/M stud with jam nuts, 5/16-18 M/M stud with jam nuts | Neoprene rubber, durometer = 70 | 400 | 900 |
