G1089 Injectiespuit Compressie Armatuur
De G1089 Syringe Compression Fixture is ontworpen voor een nauwkeurige beoordeling van de compressiekracht die wordt uitgeoefend door een injectiespuit plunjer, in overeenstemming met ISO 7886-1 en andere relevante normen.
Het bevat vier blanco roestvrijstalen inzetstukken die ter plaatse kunnen worden aangepast om injectiespuit cilinders van verschillende diameters te herbergen.

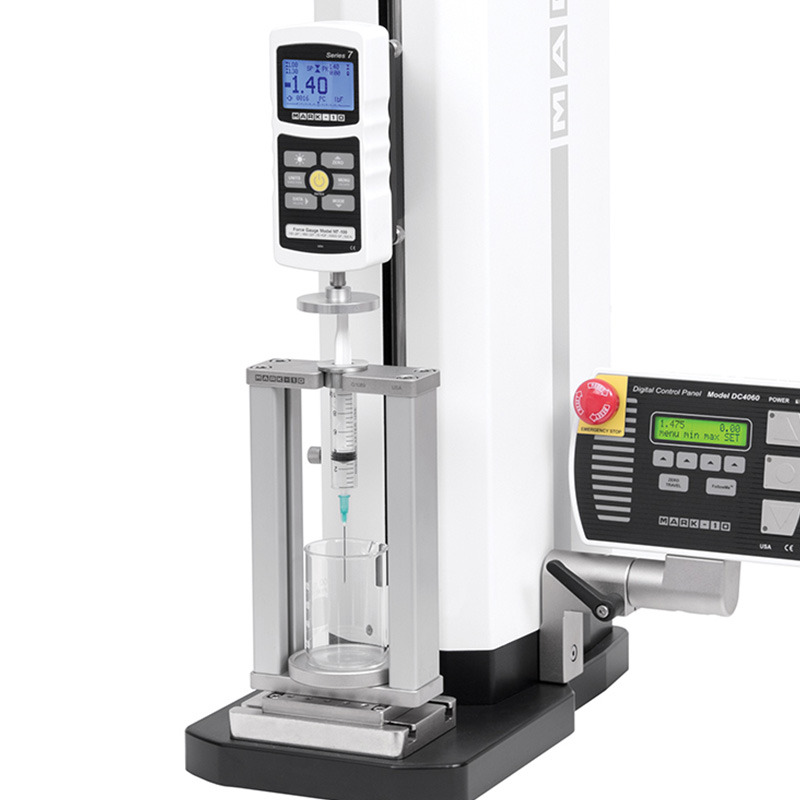

Bij gebruik in combinatie met compatibele apparatuur zoals de F-Series Intellimesur-teststand of een ESM303-teststand in combinatie met het Series 7 krachtmeetinstrument, stelt deze fixture u in staat om zowel de initiële als secundaire krachtpieken vast te leggen en de gemiddelde kracht over een gespecificeerde periode te berekenen.
Neem contact met ons op als u aangepaste geboorde inzetstukken nodig heeft die zijn afgestemd op uw specifieke behoeften, aangezien we op verzoek op maat gemaakte oplossingen kunnen bieden.
- Bevestigd een injectiespuit om de compressiekracht van de plunjer te meten
- Wordt geleverd met vier blanco roestvrijstalen inzetstukken, waardoor u de flexibiliteit heeft om het armatuur aan te passen aan cilinders met verschillende diameters
- Ontworpen om te voldoen aan de strenge normen van ISO 7886-1 en andere relevante industriële benchmarks,
- Vervangbare inzetstukken kunnen in het veld worden geboord tot een diameter van 21,6 mm [0,85 inch].
- Uitneembaar cup plateau
Alle maten zijn aangegeven in inch, met metrische maten in [mm] erachter.
| Capaciteit | 500 N |
| Material Fixture | Boven- en onderbeugels van vernikkeld aluminium, staanders van geanodiseerd aluminium |
| Materiaal Cup plateau | Vernikkeld aluminium |
| Materiaal inserts | RVS |
| Materiaal compressie plaat | Geanodiseerd aluminium |
| Gewicht | Armatuur, inclusief cup plateau en een insert: 860 g Compressie plaat: 40 g |
