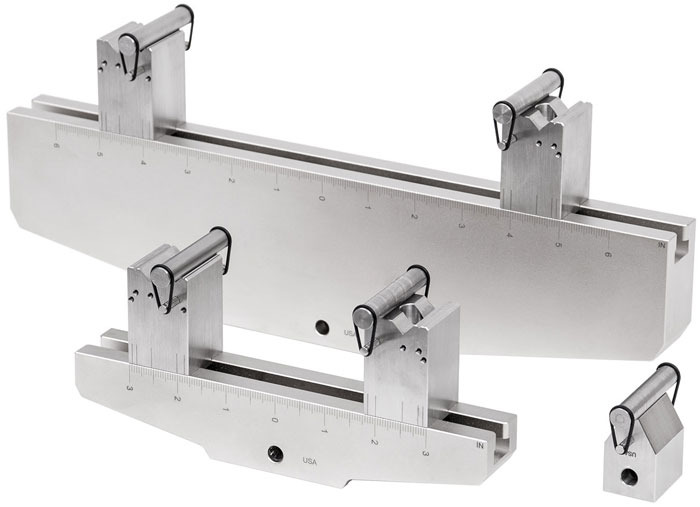

The G1095-G1096-G1097 3-punt / 4-punt buigproefopstellingen


Gemaakt in de Verenigde Staten van AmerikaDe G1095/96/97 serie 3-punts / 4-punts buigproefopstellingen is ontwikkeld als een veelzijdig buigproefsysteem dat voldoet aan de ASTM C393, C1161, D790 en gerelateerde normen.

Deze uitgebreide reeks buigopstellingen is speciaal ontworpen voor zowel 3-punts als 4-punts buigproeven op een breed scala aan materialen, waaronder kunststoffen, metalen, keramiek en buizen. Ze zijn verkrijgbaar in twee verschillende basismaten en elke opstelling is voorzien van een bovenste aambeeld en de mogelijkheid om de gewenste ondersteuningsdiameters te kiezen. Kies een combinatie van basis en aambeeld voor 3-punts buigproeven of opteer voor twee bases voor 4-punts buigproeven.

De basis armaturen G1095 en G1096 van deze opstellingen hebben verplaatsbare blokken met meerdere V-groeven, ontworpen om verschillende ondersteuningsdiameters te accommoderen. Als standaardoptie worden 10 mm diameter steunen meegeleverd, met de mogelijkheid om te kiezen uit een scala aan andere maten om aan uw specifieke behoeften te voldoen.

Daarnaast zijn de opstellingen compleet met gegraveerde linialen die dubbel zijn opgedeeld, met zowel inch- als millimeterschalen aan tegenovergestelde zijden. Ze beschikken ook over geïntegreerde eye-end bevestiging, die een eye-end-adapter vereist voor naadloze compatibiliteit met Mark-10 krachtmeetinstrumenten, krachtsensoren en testopstellingen. Voor extra gemak zijn de basis armaturen uitgerust met doorvoergaten en montageschroeven, waardoor directe bevestiging aan specifieke testopstellingen mogelijk is.

Extra sets steunen met diameters van 1 mm, 2 mm en 5 mm zijn beschikbaar voor andere testvereisten. Elke set bevat vier steunen en acht O-ringen.
Neem contact met ons op voor afwijkende formaten tot 15 mm.


Kenmerken
  • Ontworpen voor 3-punts en 4-punts buigtesten
  • Robuust ontwerp
  • Kan worden gebruikt met eye-end-adapters of gemonteerd op teststands met montageschroeven (uitgezonderd aambeeld eye-end montage alleen).
  • Geschikt voor een breed scala aan verschillende maten van monsters
  • Dubbele linialen met schaalverdeling - in en mm
  • Aanbevolen voor gebruik met een gemotoriseerde testopstelling.

Afmetingen
G1095-Basis Armatuur 2,5 kN
Afmetingen-G1095-Basis Armatuur 2,5 kN


Alle maten zijn aangegeven in inch, met metrische maten in [mm] erachter.

G1096 -Basis Armatuur 10 kN
Afmetingen-G1096 -Basis Armatuur 10 kN


Alle maten zijn aangegeven in inch, met metrische maten in [mm] erachter.

G1097 -Aambeeld
Afmetingen-G1097 -Aambeeld


Alle maten zijn aangegeven in inch, met metrische maten in [mm] erachter.


Specifications
ModelCapaciteit (kN)Gewicht (kg)Verzend gewicht (kg)Materiaal behuizingMateriaal blokMateriaal steunenInclusief
G10952,51,31,82024 Al303 SS416 SS, HardenedSchroeven voor test stand bevestiging, twee 10 mm dia. steunrollen en o-ringen
G1096103,24,12024 Al303 SS416 SS, HardenedSchroeven voor test stand bevestiging, twee 10 mm dia. steunrollen en o-ringe
G1097100,20,5303 SS-416 SS, Hardened10 mm dia. steunrollen en o-ringe
Weight includes two blocks and 10 mm dia. supports

Gerelateerde Producten

G1009 Compressie Platen



Meer details

G1009 Compressie Platen
G1087

G1029-G1036 Platte Kop Opzetstuk


  • Compressie testen
  • 1000 N / 2500 N capaciteit
  • Beschikbaar in 2 formaten

Meer details

G1029-G1036 Platte Kop Opzetstuk

Eye End Adapter Voor het bevestigen van grepen aan krachtmeters / sensoren en teststands



Meer details

Eye End Adapter Voor het bevestigen van grepen aan krachtmeters / sensoren en teststands

F105 / F305 / F505 / F505H F105 / F305 / F505 / F505H Krachtmeter Trekbank


  • Installatie, uitvoering en analyse van test gegevens via het geïntegreerde IntelliMESUR® bedieningspaneel
  • Geïntegreerde oplossing voor motion control en gegevensverzameling voor een naadloze interface voor FS05-krachtsensor zonder kabels
  • Plug & Test® systeem werkt ook met (rekstrook) loadcellen van derden via de PTAF-adapter

Meer details

F105 / F305 / F505 / F505H F105 / F305 / F505 / F505H Krachtmeter Trekbank

F755 / F1505


  • Installatie, uitvoering en analyse van test gegevens via het geïntegreerde IntelliMESUR® bedieningspaneel
  • Geïntegreerde oplossing voor motion control en gegevensverzameling voor een naadloze interface voor R07-krachtsensor
  • Plug & Test® systeem werkt ook met (rekstrook) loadcellen van derden via de PTA-adapter

Meer details

F755 / F1505

Series-F + EasyMesur F105 / F305 / F505 / F505H Series F test frames met EasyMESUR® F105 / F305 / F505 / F505H


  • Geïntegreerde Load cell interface voor FS05-krachtsensor zonder kabels
  • Geïntegreerd bedieningspaneel met touch screen
  • Test opzetten, uitvoeren en analyseren via het geïntegreerde EasyMESUR-bedieningspaneel®

Meer details

Series-F + EasyMesur F105 / F305 / F505 / F505H Series F test frames met EasyMESUR® F105 / F305 / F505 / F505H

Series-F + EasyMESUR F755 / F755S / F1505 / F1505S


  • USB-C aansluitingen voor PC en extern geheugen
  • Geïntegreerd 7 inch aanraak scherm
  • Ingebouwde systeemvervorming compensatie

Meer details

Series-F + EasyMESUR F755 / F755S / F1505 / F1505S

Downloads

Nu bestellen
Producten

Product
Prijs
Aantal
135425
G1095 Bend fixture, eye end
€ 916,00
135426
G1096 High capacity bend fixture, eye end
€ 1.728,00
135427
G1097 Upper anvil for bend fixtures, eye end
€ 241,00

Accessories

Product
Prijs
Aantal
135428
AC1067 Rollers for bend fixtures, 1 mm, set of 4
€ 87,00
135429
AC1067-1 Rollers for bend fixtures, 2 mm, set of 4
€ 87,00
135430
AC1067-2 Rollers for bend fixtures, 5 mm, set of 4
€ 87,00
135431
AC1067-3 Rollers for bend fixtures, 10 mm, set of 4
€ 87,00
Alle genoemde prijzen zijn exclusief btw. en exclusief handelings- en verzendkosten.
Beschikbaarheid: Beschikbaar: 1 - 3 dagen, Levertijd: 1 - 3 weken, speciale bestelling aanvraag
