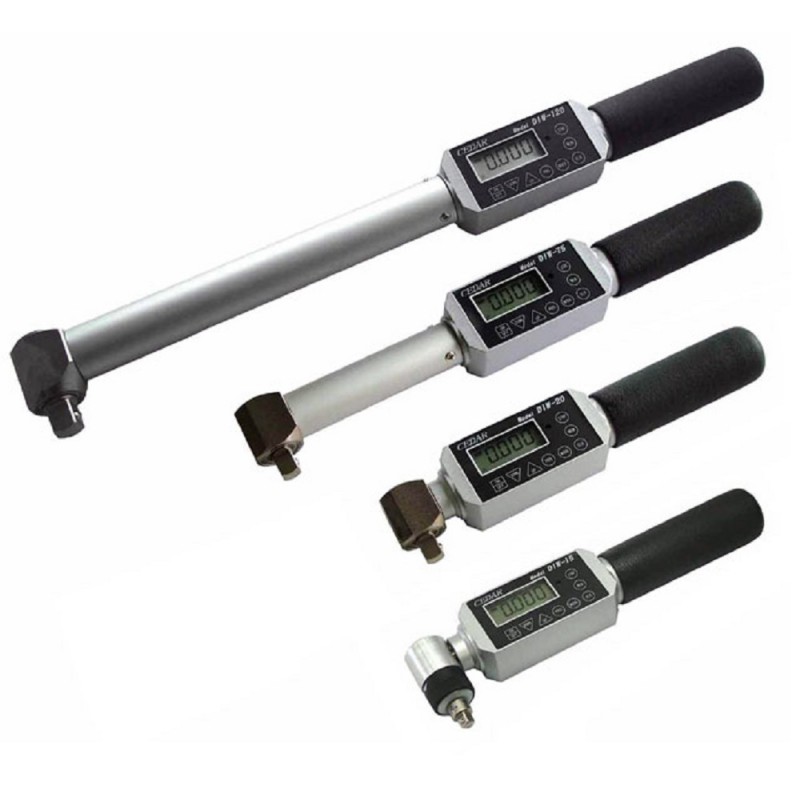

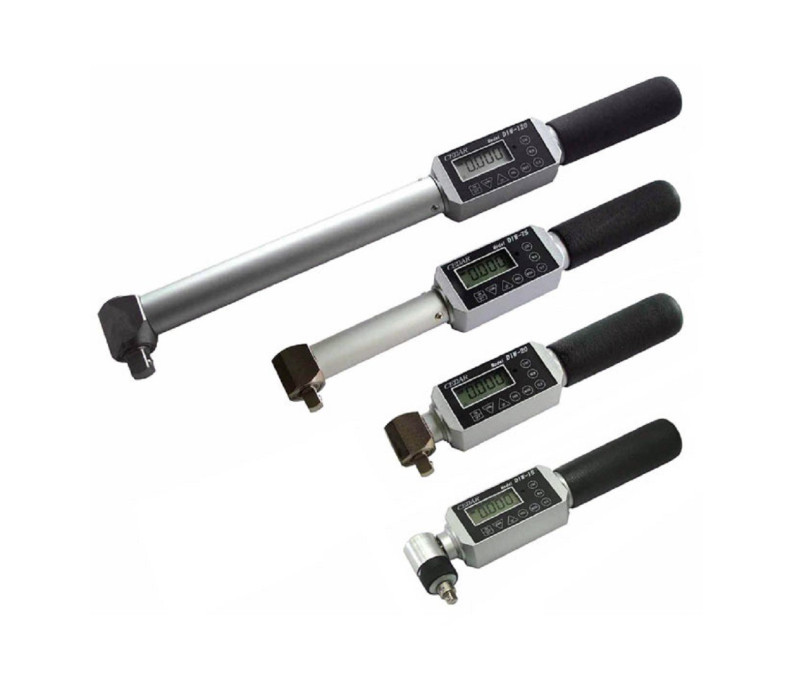

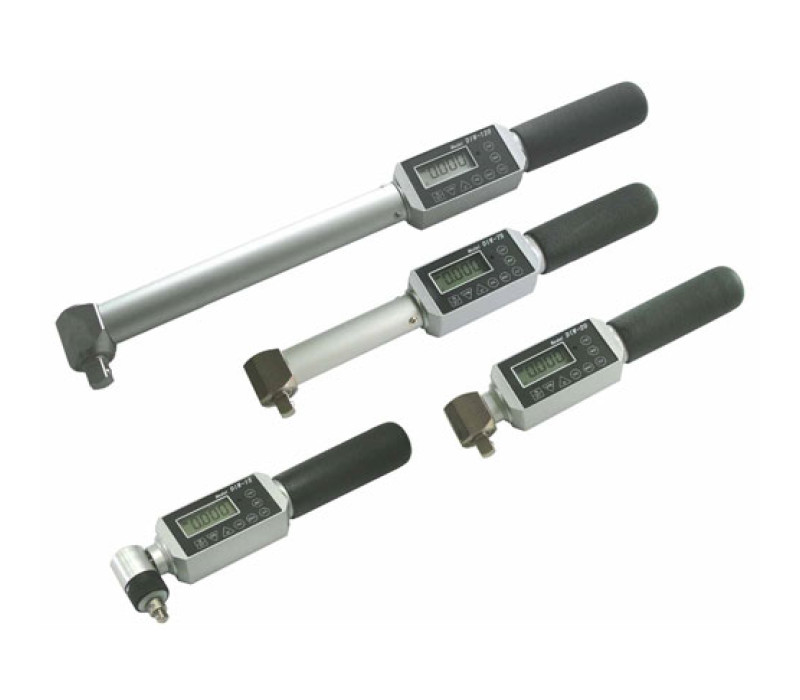

4 Meetbereiken beschikbaar
DIW-15 Capaciteit: 15 N-m, 1/4" dr
DIW-20 Capaciteit: 20 N-m, 3/8" dr
DIW-75 Capaciteit: 75 N-m, 3/8" dr
DIW-120 Capaciteit: 120 N-m, 1/2" dr

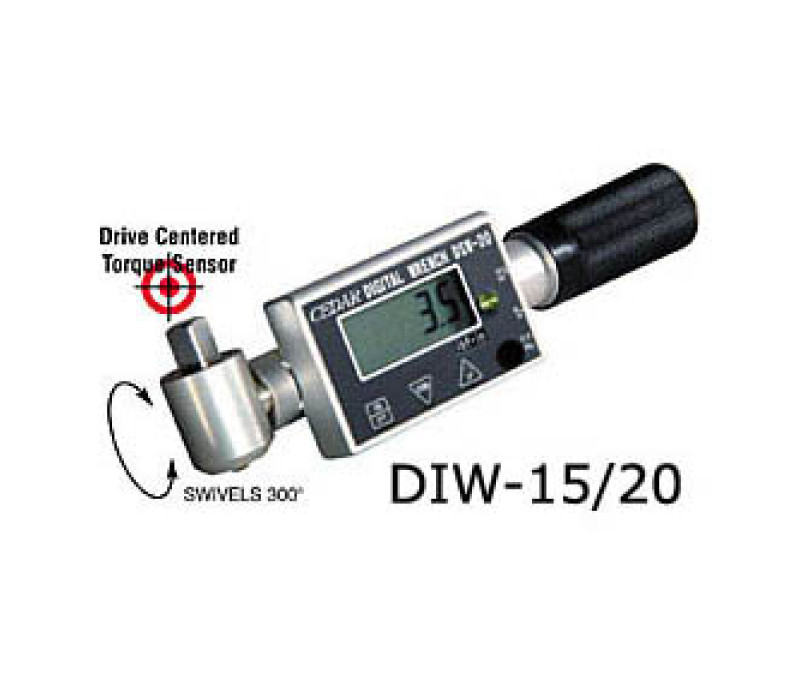

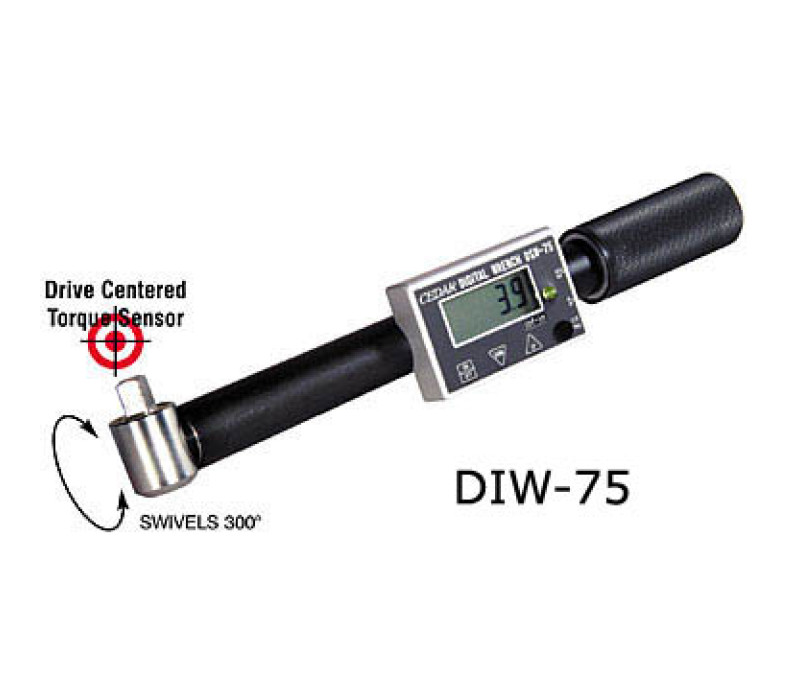

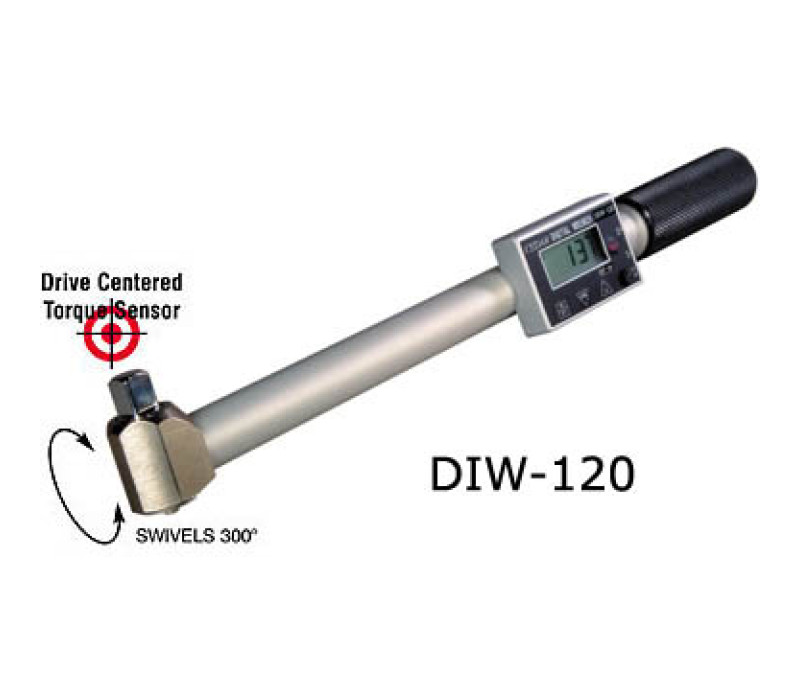

De DIW is een handmatige draaimoment sleutel ontworpen voor het meten van de vast of losdraaikracht van bouten. De kop van de sleutel draait 300 graden en kan gebruikt worden op krappe plaatsen. De meetwaarden zijn consistent ongeacht hoe de sleutel wordt vastgehouden omdat de torsie sensor in het midden van de kop zit en niet in het handvat. Geschikt voor zowel los- of vastdraai tests. Robuust genoeg om in de productie te gebruiken. Sleutel kop draait 300 graden.

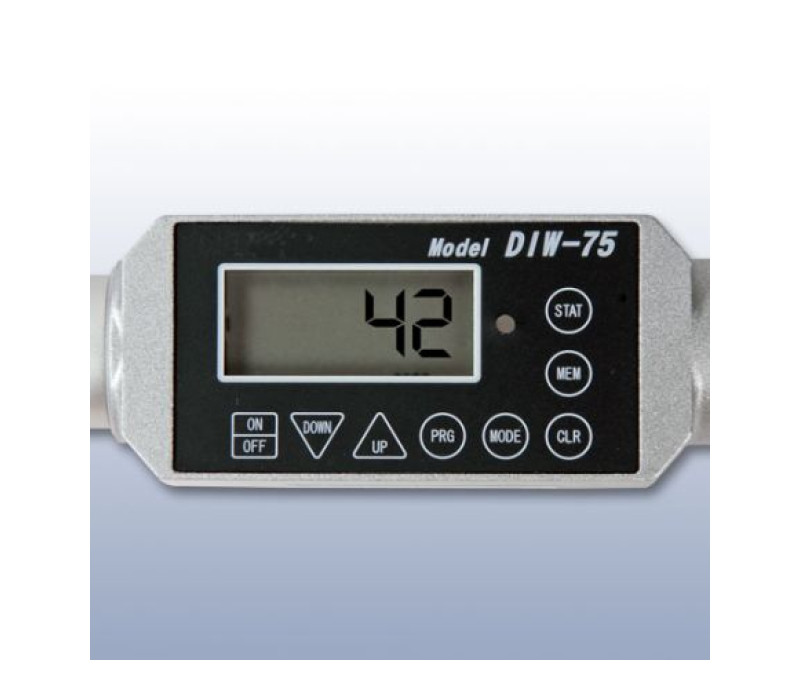

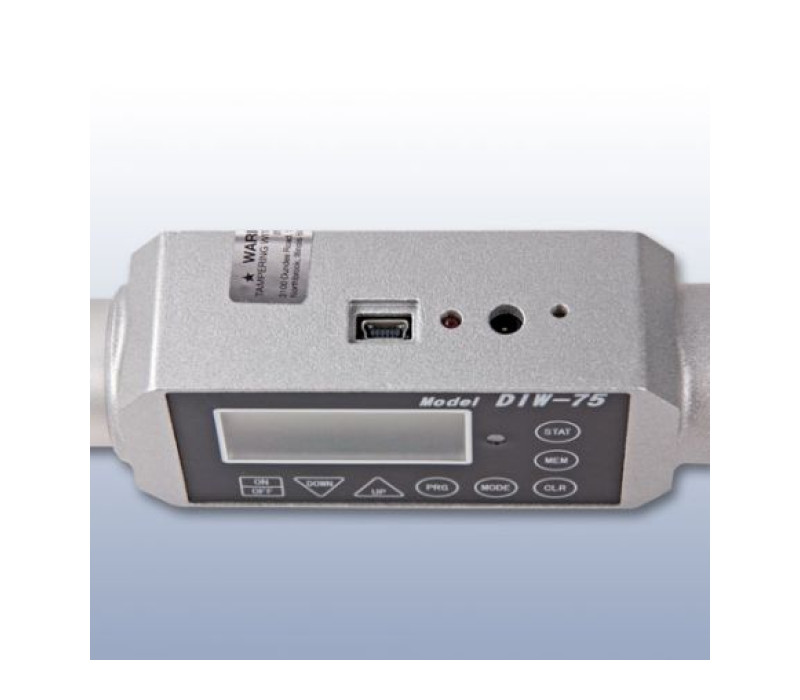

Deze draaimoment sleutel heeft een nauwkeurigheid van ±0,5%, ±1 LSD. Hij heeft een programmeerbare grens voor uniforme vastdraai of Go/No Go tests. Piek data voor SPC (Statistische Proces Controle) kan via de USB poort uitgelezen worden.

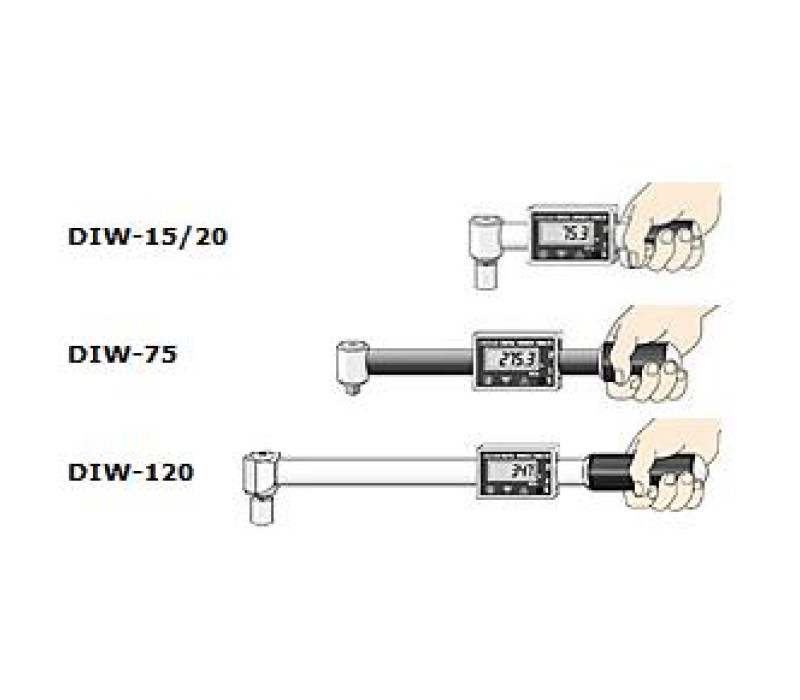

Consistente metingen ongeacht de greephouding, omdat de torsie sensor in het middel van de kop is gecentreerd.
| Model | Ranges | Aansluiting | |||
| DIW-15 | 3.0 – 150.0 kgf-cm 0.30 – 15.00 N-m | 1/4" | |||
| DIW-20 | 3.0 – 200.0 kgf-cm 0.30 – 20.00 N-m | 3/8" | |||
| DIW-75 | 3.0 - 750.0 kgf-cm 0.30 - 75.00 N-m | 3/8" | |||
| DIW-120 | 30 - 1200 kgf-cm 3.0 - 120.0 N-m | 1/2" | |||
| Nauwkeurigheid ± 0,5% van volledige schaal, ±1 LSD | |||||
| Nauwkeurigheid | ±0,5%,Full Scale ±1 cijfer |
| Meetfrequentie | 100 Hz (100 metingen/sec) |
| Display verversing | 5 Hz (5 keer/sec) |
| USB uitgang | 180 data/sec |
| Geheugen | Opslag voor 400 op te roepen of te downloaden meetwaarden |
| Garantie | 1 jaar |

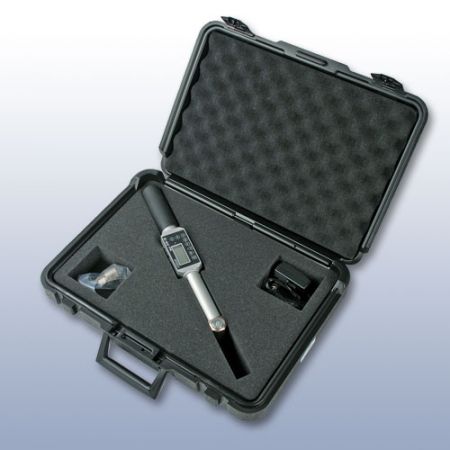

De DIW-momentsleutel wordt geleverd met:
(ISO-17025 - ISO / IEC 17025-certificaat is beschikbaar tegen een meerprijs)

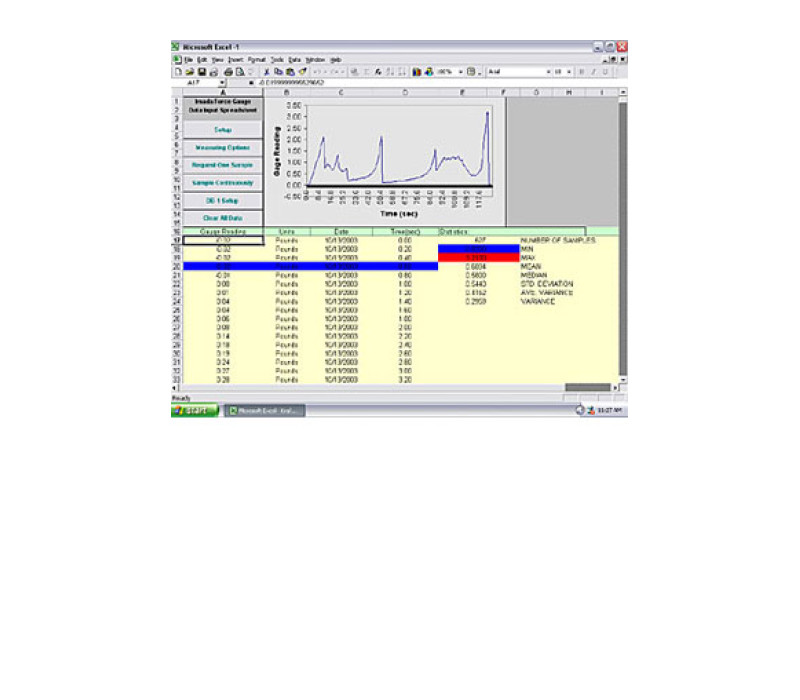

Voor het exporteren van gegevens is de optionele SW-1SV-USB Data Acquisition Software & CB-209 USB Data Output kabel beschikbaar.
