POROTEST 7 PoroTest 7 Hoogspanning Poreusheidsdetector
3 hoogspanningsmeetsondes voor verschillende laagdiktes beschikbaar (niet meegeleverd):
P7: 0,03 mm – 1,7 mm
P30: 0,52 mm – 9,49 mm
P35: 1,4 mm – 11,3 mm

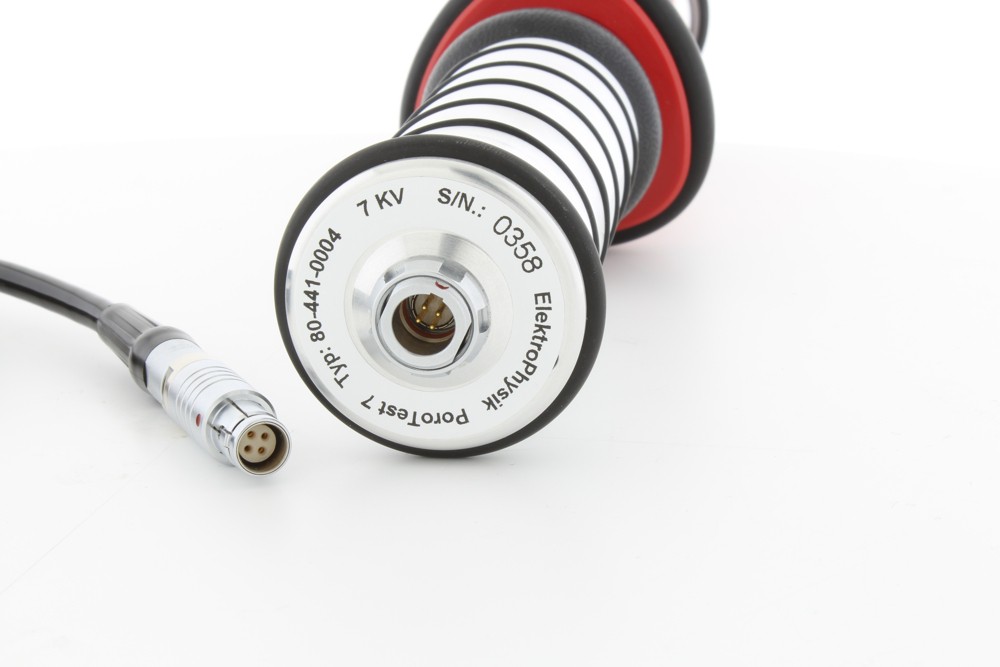

De PoroTest 7 is ontworpen voor het non-destructief opsporen van oneffenheden en poriën in alle isolerende coatings op geleidende substraten zoals staal, aluminium, etc. De meter bestaat uit een hoogspanningsmeetsonde met een geïntegreerde hoogspanningsgenerator en een test electrode, die simpel kan worden aangesloten op de meetsonde. De testvoltage controle wordt automatisch uitgevoerd en is aangepast op de dikte van het materiaal dat getest dient te worden.

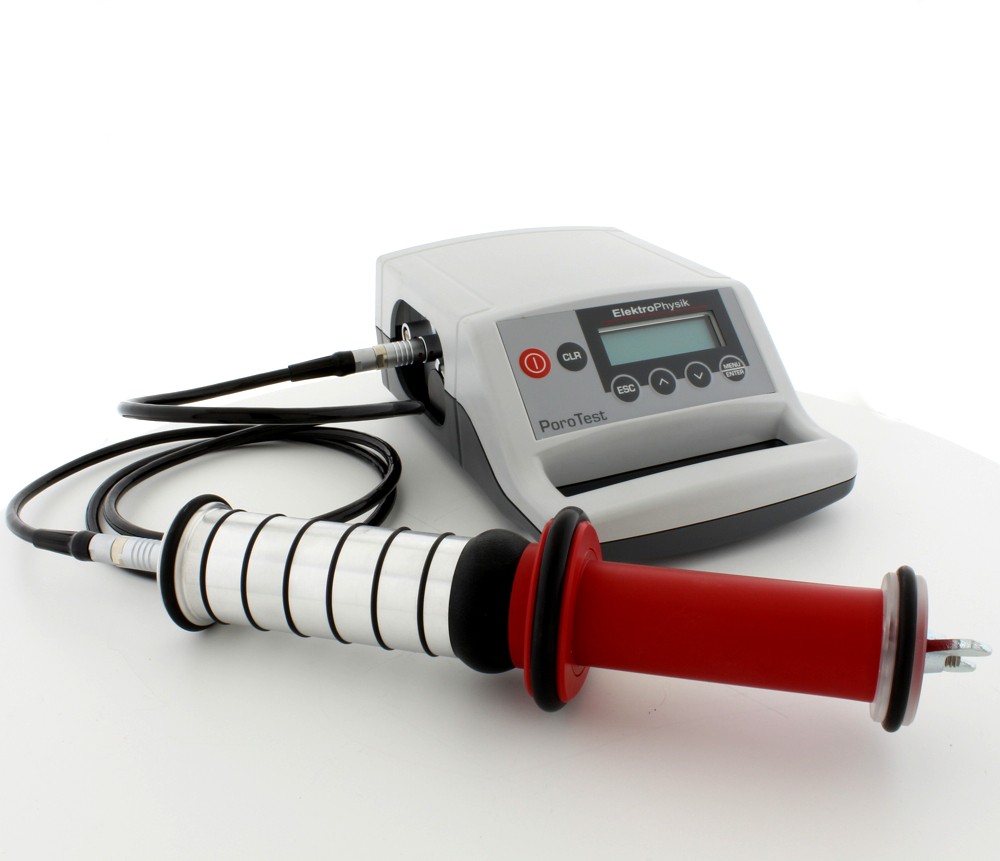

De controle unit beschikt over een digitaal display en een controle pad. De behuizing van dit onderdeel is volledig draagbaar en is gemaakt van stevig ABS plastic met een geïntegreerd handvat. De hoogspanningsmeetsonde en control unit zijn met elkaar verbonden door middel van een kabel. Om poreusheid op te sporen wordt het geschikte test voltage voor het te testen materiaal ingesteld op de controle unit. Zodra deze aangezet wordt is er een vonkontlading bij een ontdekte oneffenheid. Naast deze vonkontlading worden oneffenheden aangegeven door zichtbare en hoorbare signalen en worden deze geteld. Het test voltage wordt weergegeven op het digitale display.

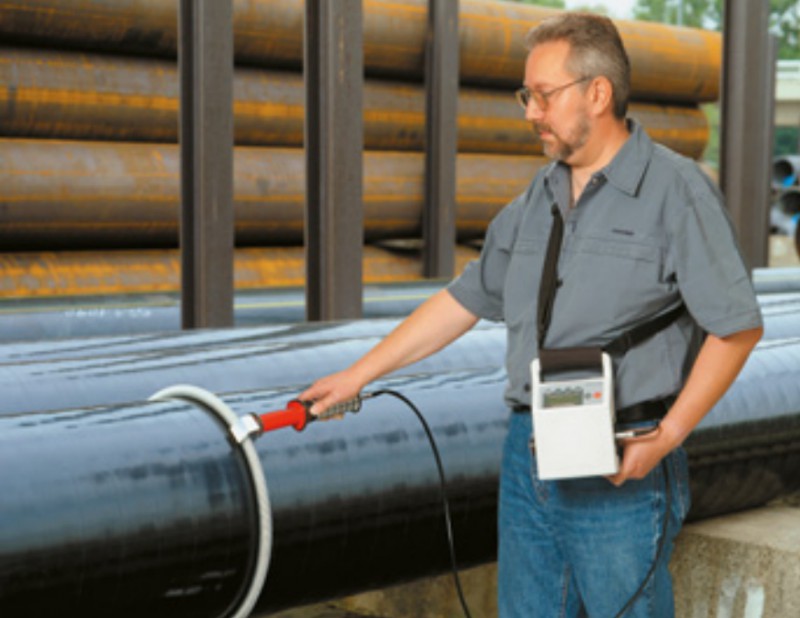

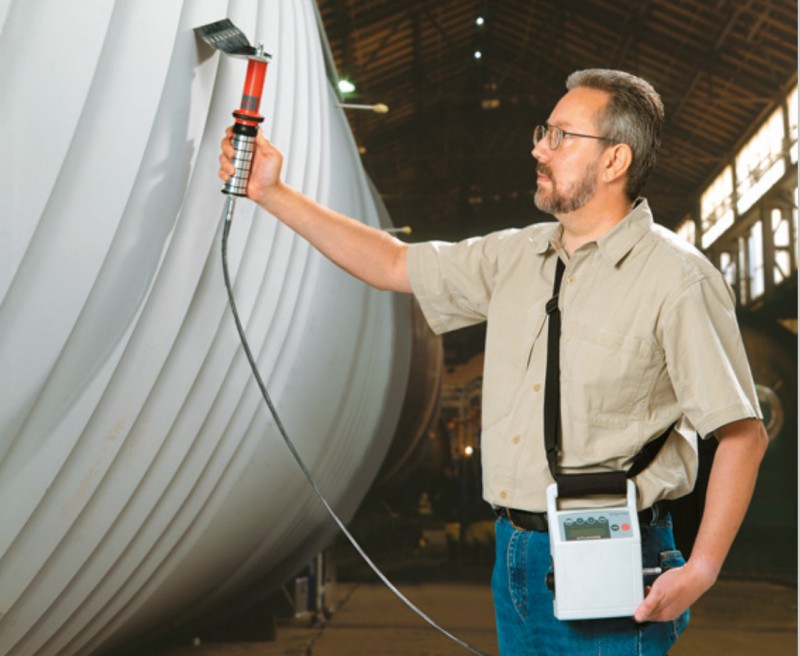

Typische applicaties voor deze meter zijn het testen van voeringen en coatings op buizen, pijpen, rompen, olie en opslag tanks, glazuur, verf, rubber en asfalt voeringen, schepen en tanks, GFK en andere plastic materialen.
Het testvoltage kan ingesteld worden van 500 Volt tot 35.000 Volt. De PoroTest 7 is ontworpen voor het testen van isolerende materialen van ong. 30 microns tot 11.3 mm dik.
- Krachtige en veelzijdige meter met een nieuw ergonomische design waardoor hij ideaal geschikt is voor gebruik op de werktplaats
- Gebruiksvriendelijk toetsenbord met menu aangestuurd gebruik
- Varieerbare vooraf ingestelde test voltages voor specifieke materiaaldiktes
- Hoogspanningsmeetsonde met rode LED indicatoren
- Lichtgewicht en draagbare test electrodes zorgen voor prettig gebruik
- Testmethode volgens DIN 55 670 standaard

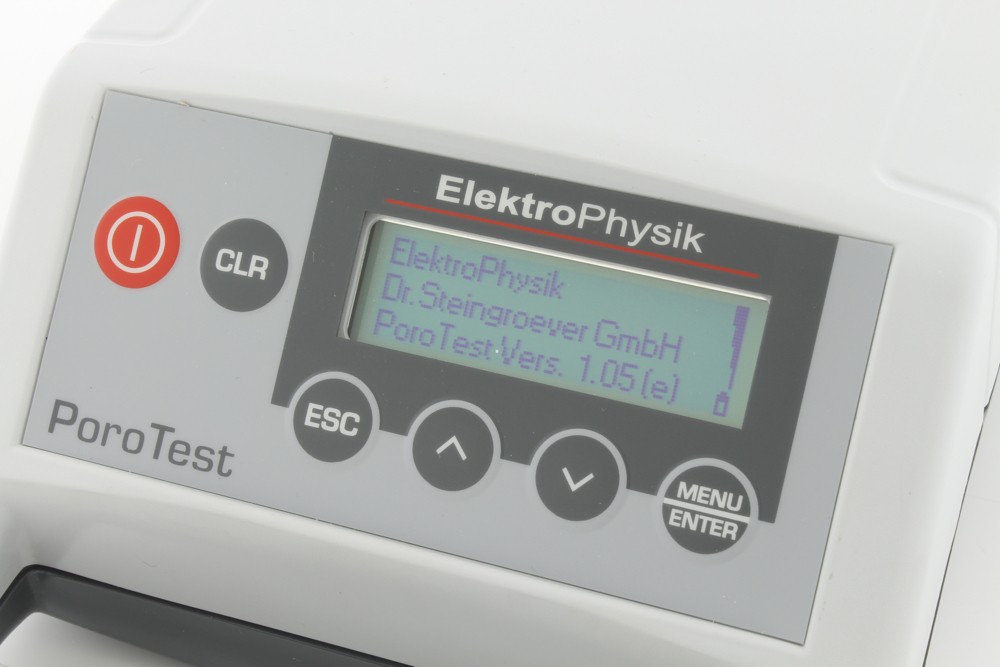

- Verlicht display om huidige test voltage, aantal oneffenheden en materiaaldikte aan te geven
- Resterend voltage indicator
- Alarmsignaal bij overschreiding van limieten
- Voeding: AC of batterij gedreven via geïntegreerde batterij (C-cellen)
- Elektrische veiligheidsnormen VDE 0411, deel 1: voltage van de meetsonde en maximale ontladingssnelheid blijven onder de grenswaarden van de veiligheidsnorm
- Lage-accuspanning indicator
| Voltage | DC |
| Display | LC-Display, 3 cijferig |
| Nauwkeurigheid van voltage instelling | ± (0.1 kV + 3% van meting) |
| Afmetingen van meetsonde | 274 mm x 63 mm |
| Afmetingen van controle eenheid | 225 mm x 150 mm x 85 mm |
| Gewicht meetsonde | 550 g |
| Gewicht controle eenheid | 1400 g |
| Alarmsignaal | 90 dB, 0.1 s/Porie, continue toon in geval van kortsluiting |
| Signaal output | potentiaal vrij, Umax.: 100 V, Imax.: 0.4 A |

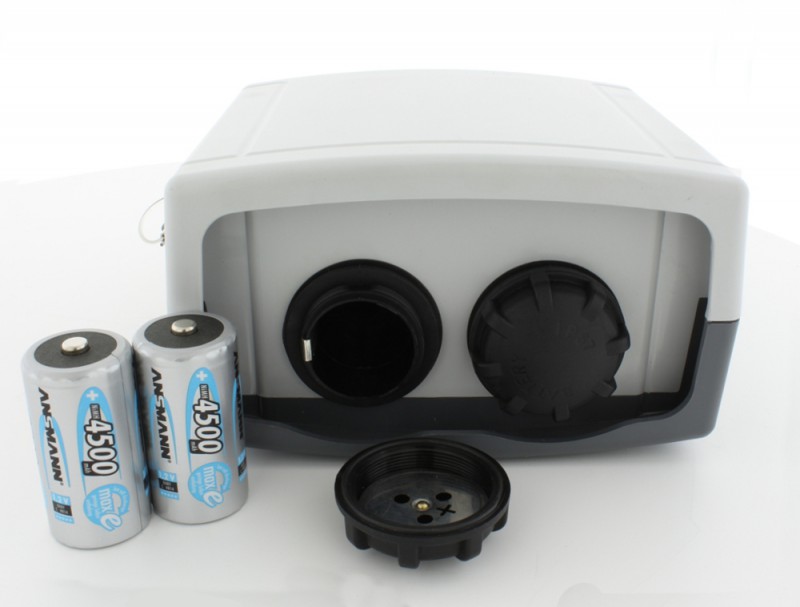

| Batterij | 4 C-cellen, IEC LR 14, 3.5 Ah, NiMH, verwisselbaar |
| Levensduur batterij bij max. voltage | PoroTest 7-P7: 20 uur continu gebruik PoroTest 7-P30 & P35: 10 uur continu gebruik |
| Oplaadduur batterij | 4 uur |
| Netspanning | 110 tot 230 V, 50/60 Hz, automatische schakeling |
| Gebruikstemperatuur | 0° - 50°C/ 32° - 22°F |
| Vochtigheid | Vermijd vocht op het oppervlak (verwijs naar DIN 55 670) |
| Standaarden | DIN EN ISO 2746, DIN 55 670, ASTM D 5162-01, AS 3894.1-2002 |

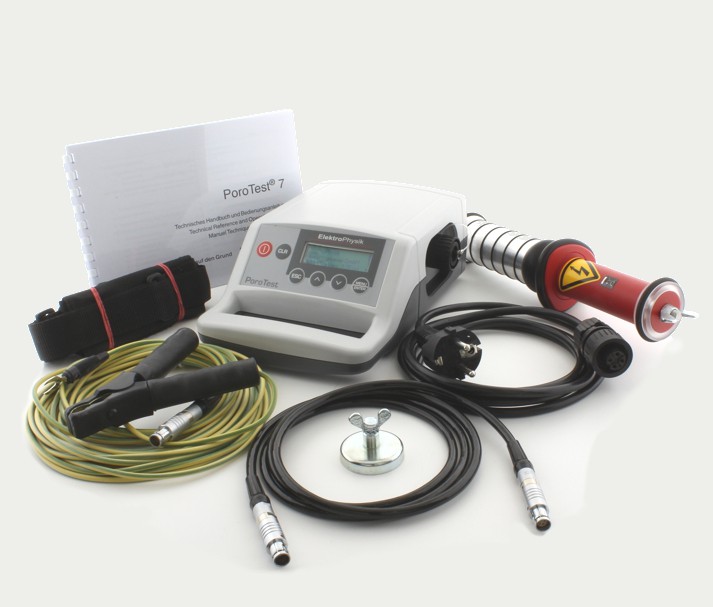

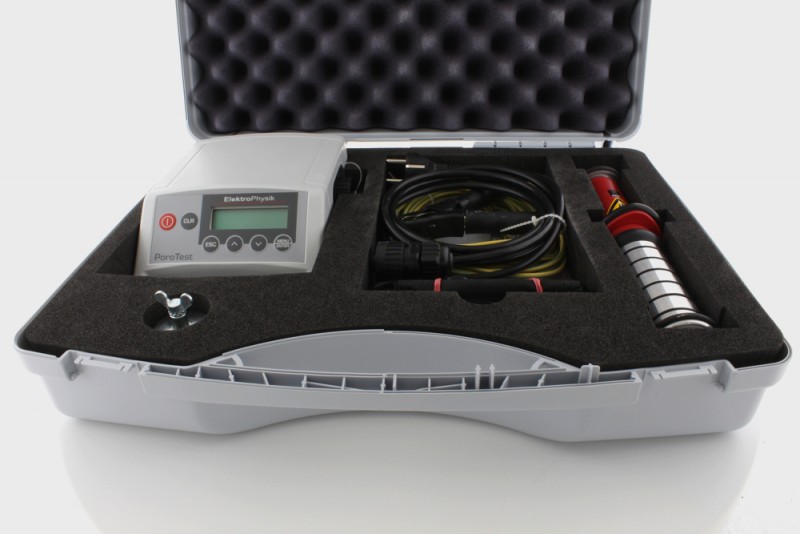

De PoroTest 7 wordt geleverd als een complete kit inclusief:
- Controle eenheid met geïntegreerde batterij
- Verbindingskabel meetsonde-controle eenheid

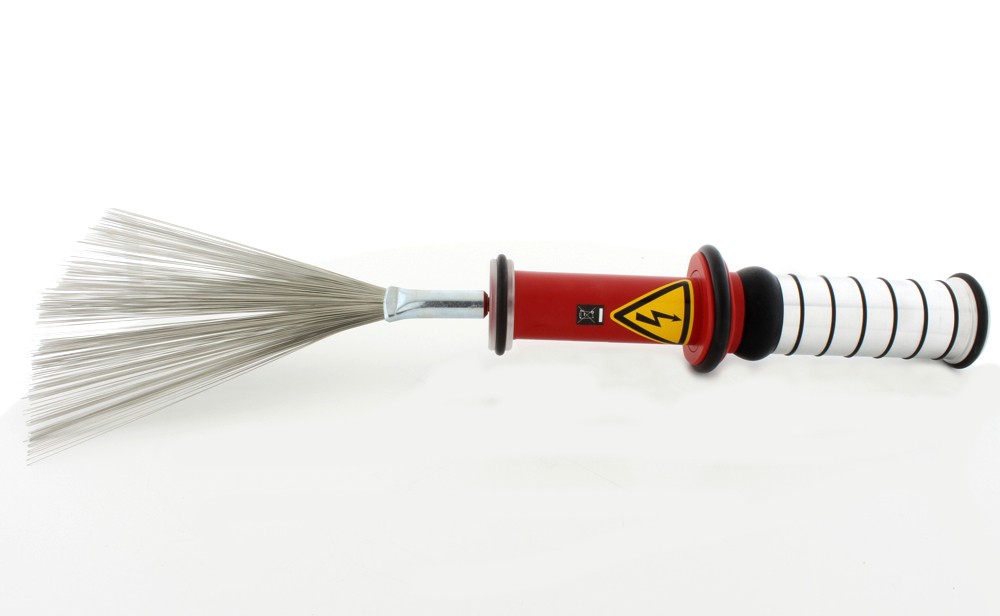

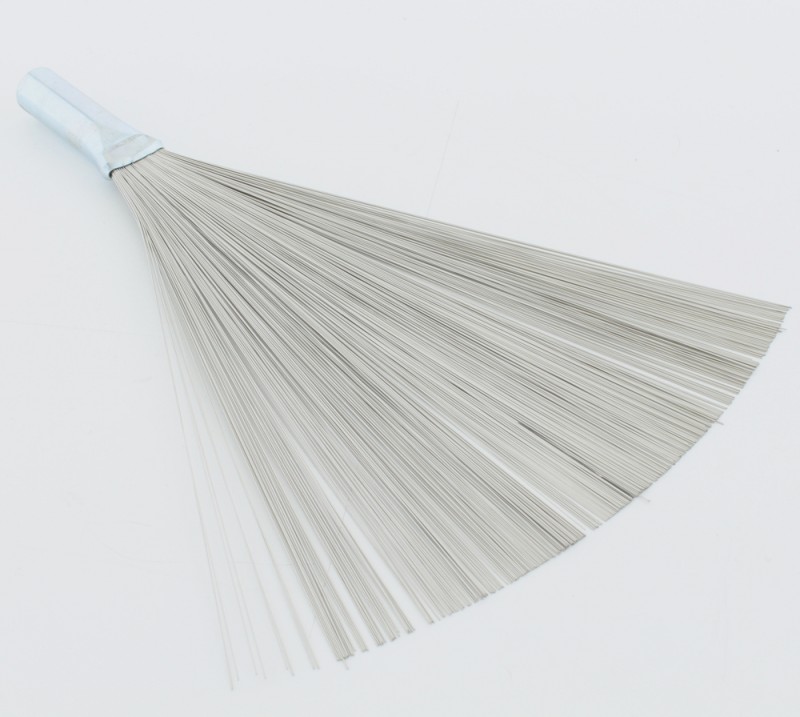

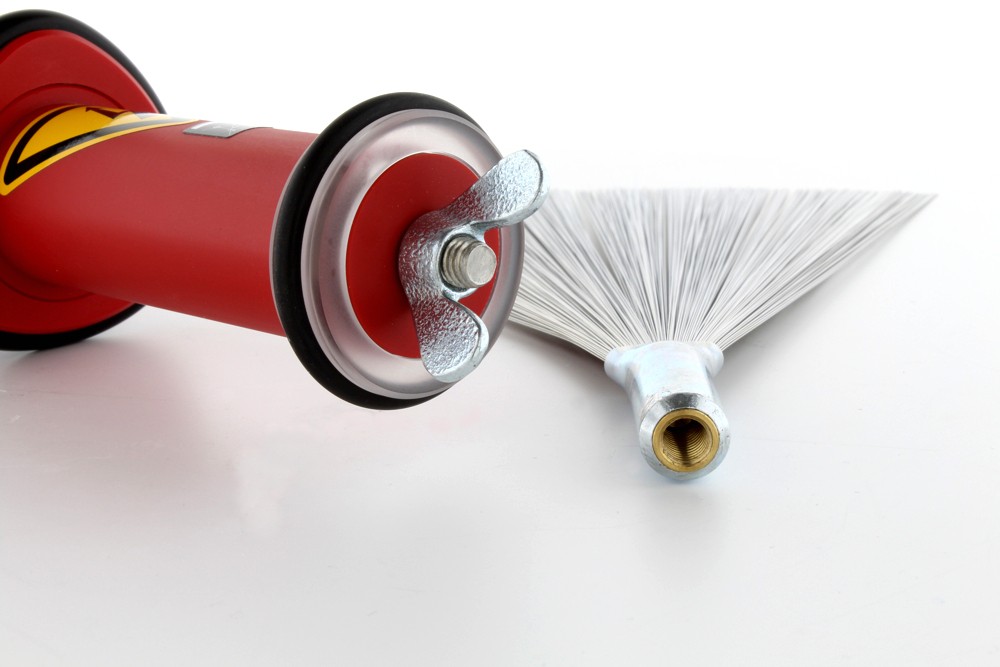

- Metalen veegelectrode
- Equipotentiale kabel, 5 m (16 ft) lang
- Stroomkabel
- Schouderriem
- Plastic draagkoffer
- Handleiding, beschikbaar in Engels, Duits, Nederlands en Frans
Beschikbaarheid: Beschikbaar: 1 - 3 dagen, Levertijd: 1 - 3 weken, speciale bestelling aanvraag
