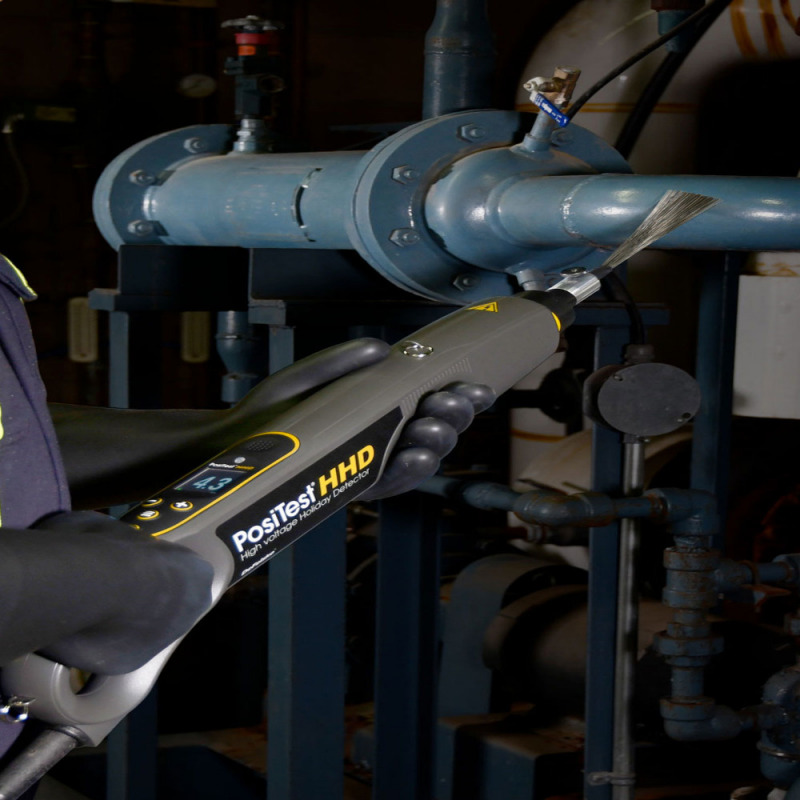

POSITEST HHD Hoogspanningsporositeitsdetector (holiday detector)
De PosiTest HHD van Checkline Europe is een Pulse Type DC Holiday Detector / Porosity Tester, ontworpen om onaanvaardbare discontinuïteiten zoals gaatjes en holtes in coatings en films te detecteren met behulp van pulse DC.Een holdaytest wordt ook wel continuiteïtstest genoemd.
Het kan worden gebruikt voor porositeitstesten die worden uitgevoerd op tankinterieurs, chemische opslag, pijpleidingen, vaten en andere beschermende coatings. Het kan ook de laagdikte op beton meten, beton wordt niet beschouwd als een 'geleidend' substraat, omdat het veel minder geleidend is dan metaal. Beton is echter nog steeds enigszins geleidend en kan voldoende stroom geleiden om vakantiedetectoren te laten functioneren. Daarom wordt beton voor vakantiedetectie beschouwd als een 'geleidende' ondergrond.
Met een breed scala aan beschikbare sondes en accessoires, kan een hoogspanningsholidaytest worden uitgevoerd op een verscheidenheid aan substraten met een verschillende laagdikte en is geschikt voor alle toepassingen.
Een hoogspanning tot 35.000 V (35 kV) kan worden gebruikt om niet-geleidende coatings te inspecteren die dikker zijn dan 500 µm.Discontinuïteiten kunnen worden gedetecteerd wanneer de geladen elektrode over het gecoate oppervlak wordt gevoerd. Wanneer een discontinuïteit wordt aangetroffen, stroomt er stroom van de elektrode naar het substraat. De stroom keert terug naar de detector via de aardedraad, waardoor het circuit wordt voltooid en hoorbare en zichtbare alarmen worden geactiveerd. Een geïntegreerde piekspanningsmeter meet en geeft tijdens gebruik de uitgangsspanning weer op het display.
De PosiTest HHD kan worden gebruikt in een configuratie van het staaftype of het staaftype (indien gebruikt met het optionele staafaccessoire).
Een holidaydetector van het stick-type is een zelfstandige detector met interne batterijvoeding en elektroden die aan het uiteinde van een verlengstuk (stick) worden bevestigd. De 'Wand'- of 'Belt-style'-detectoren hebben doorgaans een afzonderlijk batterijpakket dat aan de riem of schouderriem wordt gedragen en elektroden die aan een draagbare staaf worden bevestigd. De PosiTest HHD is het eerste gecombineerde stick-type/wandtype instrument op de markt. Met het optionele handbediende staafaccessoire verandert de PosiTest HHD in een staafachtig instrument dat geschikt is voor spanningen van minder dan 15 kV.
De PosiTest HHD heeft twee primaire bedrijfsmodi:
1.Standby-modus: de detector is ingeschakeld maar genereert geen hoge spanning.
2. Detectiemodus: de detector genereert een hoge spanning en analyseert de elektrodespanning en -stroom om te bepalen of er porositeit is.
Er is een breed scala aan accessoires beschikbaar, zodat de hoogspanningsholidaytest / porositeitstest kan worden uitgevoerd op een verscheidenheid aan substraten met een verschillende laagdikte en geschikt is voor alle toepassingen.
- Lichtgewicht, ergonomisch ontwerp zorgt voor comfortabel gebruik de hele dag door, waardoor de gebruiker minder snel vermoeid raakt
- Uitneembare Smart lithium-ion batterij levert stroom voor maximaal 40 uur bij continu meten
- Voldoet aan ASTM D4787/D5162/G62, ISO 29601, NACE SP0188/SP0274/SP0490, AS3894.1
- Inclusief lange vorm van NIST traceerbaar kalibratiecertificaat
- Kies uit een breed scala aan rolveer- en platte draadborstelelektroden of gebruik elektroden van andere fabrikanten met optionele adapters - aangepaste formaten beschikbaar op aanvraag
- Industriestandaard connectoren en adapters voor compatibiliteit met bijna alle bestaande elektroden
- De robuuste, milieuvriendelijke behuizing van ABS-kunststof is weerbestendig, stofdicht en schokbestendig
- Schokbestendig/kruipvast — intern afgedicht om de kruipafstand tot hoogspanningscomponenten te minimaliseren.
- Functie spanningscalculator — kies een van de 11 internationale normen en voer de laagdikte in om automatisch de vereiste testspanning te berekenen
- Ingebouwde gecertificeerde voltmeter (piekmeter, jeepmeter) geeft de spanning op de elektrode weer en regelt deze
PosiTest HHD wordt geleverd als een complete kit inclusief:
- 7,6 mtr. grond (aarde) kabel met grondklem
- Li-ion-accupack met ingebouwde laadtoestandsindicator
- Slimme oplader met universele AC-spanningsingang
- Roestvrijstalen waaierborstel - HHDFANBRUSH - 5cm
- Verlengstuk van 50 cm (20") met duimschroef Schouder riem
- Long Form Certificaat van Kalibratie traceerbaar naar NIST
- Handleiding
- Duurzame Pelican Storm-koffer
| Laagdikte bereik* | tot 20 mm - *Gebaseerd op aanbevelingen van NACESP0274-2011. |
| Pulsherhalingsfrequentie | 30 Hz |
| Uitgangsspanningsbereik | 500 Volt - 35.000 Volts / 0.5 – 35 kV |
| Aanpassing van uitgangsspanning | 0.5 kV – 1 kV: 10 Volt Steps / 1 kV – 35 kV: 100 Volt Stappen |
| Uitvoernauwkeurigheid | +/-5% |
| Duur van puls | 10 µs |
| Batterij | Oplaadbare Smart 72Wh Li-ion batterij |
| Batterijduur | Gebaseerd op geselecteerde spanning en belasting: Ø 12” rolveer @ 10kV, 40 uur. / Ø 40” Rolling Spring @ 10kV, 30 uur. |
| Oplaadtijd | 3 uur |
| Bedrijfstemperatuur | -20° tot 60°C |
| Afmetingen | 64 cm x 6.4 cm x 13 cm |
| Gewicht | 1,8 kg met batterij (zonder elektroden) |
| Garantie | 2 Jaar |
Let op: elke veer bevat twee vooraf geïnstalleerde veerkoppelingen. Een veerconnector (HHDCONNECT) is vereist om de PosiTest HHD aan de veerkoppelingen te bevestigen. Aangepaste formaten en bulkprijzen beschikbaar. Extra koppelingen (HHDCOUPLER - 2 stuks) zijn verkrijgbaar.
Beschikbaarheid: Beschikbaar: 1 - 3 dagen, Levertijd: 1 - 3 weken, speciale bestelling aanvraag
