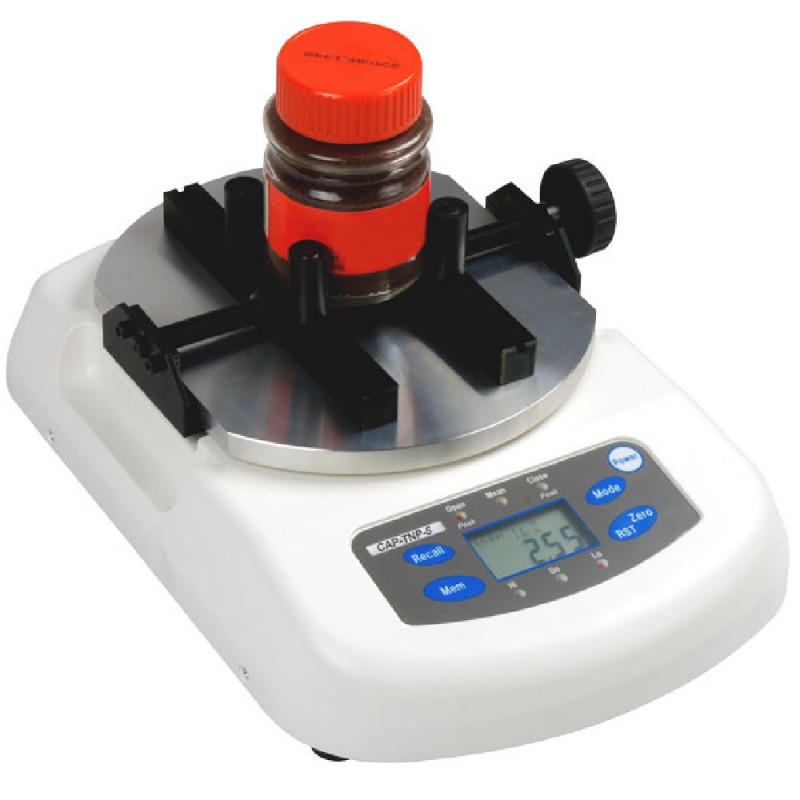

CAP-TNP Digitale schroefdop draaimomenttester
Prijs € 1.341,00
Bekijk alle prijzen >>

CAP-TNP, Schroefdop Draaimomenttesters
CAP-TNP, Schroefdop Draaimomenttesters
CAP-TNP, Schroefdop Draaimomenttesters
CAP-TNP, Schroefdop Draaimomenttesters
CAP-TNP, Schroefdop Draaimomenttesters
CAP-TNP, Schroefdop Draaimomenttesters
CAP-TNP, Schroefdop Draaimomenttesters
Klik op de afbeelding voor een vergroting

CAP-TNP Digitale schroefdop draaimomenttester


4 bereiken tot 10 Nm
Monster diameters tot 190 mm

De nieuwe CAP-TNP draaimomenttester is een precisie instrument voor het meten van torsiekrachten bij het openen en sluiten van verschillende toepassingen. Als een dop torsietester, bepaalt de CAP-THP herhaaldelijk het sluit- en losdraaimoment. Deze draaimoment tester is voorzien van een uitgebreid geheugen voor 1000 meetwaarden plus een gemiddelde, maximum en minimum waarde. De HI-LO vergelijkingsfunctie kan worden gebruikt voor het testen van grote batches om een juiste productkwaliteit te garanderen.

De CAP-TNP torsiemeter is voorzien van een USB uitgang en kan worden aangesloten op een PC. In combinatie met de gratis Digitorq software kunnen er aanvullende analyses en testen uitgevoerd worden.

De CAP-TNP is een draagbaar instrument dat gevoed wordt door een intern oplaadbare batterij of via de AC adapter/lader. Ontworpen als compact instrument, kan het eenvoudig verplaatst worden om het gebruik te maximaliseren.


Kenmerken
  • Nauwkeurigheid ±0,5% van volledige schaal
  • Eenvoudig en snel op te stellen
  • Oplaadbare NIMH batterijen en/of universele AC Adapter
  • USB aansluiting met gratis Digitorq software
  • Registreert piektorsie bij openen en sluiten en gemiddelde torsiekrachten in beide richtingen
  • 3 beschikbare modellen voor kleine, gemiddelde en grote verpakkingen
  • Eenvoudig af te lezen LCD
  • Geeft torsiewaarden weer in: lb./in, LBin, Kgcm en Nm, Ncm
  • Compact ontwerp
  • Open modus:
    Maximum waarde bij het openen
    [linksom]
  • Sluit modus:
    Maximum waarde bij het sluiten
    [rechtsom]
  • Gemiddelde modus:
    Continue real time torsiewaarden
  • Bediening met 1 toets, bewaart tot 1000 metingen
  • 2 jaar garantie
  • Wordt geleverd met Fabrikantencertificaat (zonder meetwaarden)

Draaimoment Meetbereiken
Model Capaciteit Resolutie
TNP-0.5 0-4.425 Lbf-in
0-0.500 Nm
0-50.00 Ncm
0-5099 gcm		 0.001 Lbf-in
0.001 Nm
0.01 Ncm
1 gcm
TNP-2 0-2.000 Nm
0-200.0 Ncm
0-20.39 Kgcm
0-17.70 Lbin		 0.001 Nm
0.1 Ncm
0.01 Kgcm
0.01 Lbin
TNP-5 0-5.000 Nm
0-500.0 Ncm
0-50.99 Kgcm
0-44.25 Lbin		 0.001 Nm
0.1 Ncm
0.01 Kgcm
0.01 Lbin
TNP-10 0-10.00 Nm
0-1000 Ncm
0-102.0 Kgcm
0-88.50 Lbin		 0.01 Nm
1 Ncm
0.1 Kgcm
0.1 Lbin

Typische Draaimomentwaarden (N-cm)
Dop dia.
in mm		 Fenol/ Ureum
Dop op glass		 Fenol/ Ureum
Dop op plastic		 PP/PE
Dop op glas 		PP/PE
Dop op plastic
Sluit torsie Open torsie Sluit torsie Open torsie Sluit torsie Open torsie Sluit torsie Open torsie
15 90.39 45.19 67.79 33.90 135.58 79.09 90.39 45.19
18 101.69 56.49 79.09 45.19 146.88 90.39 101.69 56.49
20 112.99 56.49 90.39 45.19 169.48 101.69 112.99 56.49
22 124.28 67.79 101.69 56.49 192.07 112.99 124.28 67.79
24 135.58 67.79 112.99 56.49 203.37 124.28 135.58 67.79
28 158.18 79.09 135.58 67.79 237.27 135.58 158.18 79.09
33 203.37 101.69 169.48 79.08 271.16 158.18 192.07 90.39
38 225.97 112.99 192.07 79.09 327.66 192.07 214.67 101.69
43 248.57 124.28 203.37 101.69 372.85 225.97 248.57 124.28
48 271.16 158.18 225.97 112.99 293.76 248.57 271.16 135.58
58 316.36 158.18 271.16 135.58 497.13 293.76 327.66 158.18
70 395.45 203.37 316.36 158.18 587.52 361.55 395.45 192.07
89 508.43 248.57 406.75 208.37 734.40 451.94 508.43 248.57
100 564.92 282.46 451.93 225.97 847.39 429.34 564.92 282.46

Afmetingen
Afmetingen-CAP-TNP


Leveromvang
Kit-126346 CAP-TNP

De CAP-TNP wordt als volgt geleverd: draaimomenttester, 4 klempinnen, AC adapter, Fabrikantencertificaat (zonder meetwaarden), USB kabel met CD software en een gebruiksaanwijzing.



Gerelateerde Producten

DTX2 Torsiemeter voor Draaidoppen


  • Weergave van torsie in beide draairichtingen
  • Selecteerbare modi:
    Real Time: Om belasting overgangen weer te geven
    Piek: Voor weergave van de piek van de meting.
  • Programmeerbare hoge/lage grenswaarden voor ok/niet-ok metingen met kleurgecodeerde indicatoren op het display

Meer details

DTX2 Torsiemeter voor Draaidoppen

Cic-Torque Torsie Instrumenten Kalibratie


  • Zeer korte doorlooptijd
  • Mogelijkheid tot justeren en reparatie
  • Gemakkelijk inplannen van de kalibratie
  • Uitsluitend overeenkomstig met een standaard die is terug te voeren normen traceerbaar naar NIST en / of NPL en is afgestemd op de genoemde nauwkeurigheid

Meer details

Cic-Torque Torsie Instrumenten Kalibratie

Downloads
Digitorq Software

Specificaties
Bescherming overbelasting:150%
Weergave overbelasting:"OVR" weergave op subdisplay, knipperende LED
Diameter bereik verpakking:10 - 190 mm
Hoofd display:4 getallen 12mm hoog
Sub display:3 getallen 7mm hoog
Vergelijking display:Hi, GO, Lo LED indicatoren
Nauwkeurigheid:±0,5% van volledige schaal
Open modus:Maximale waarde bij het openen
draairichting linksom
Sluit modus:Maximale waarde bij het sluiten
draairichting rechtsom
Gemiddelde modus:Real time weergave. Geeft maximale torsie real time weer
Display update tijd:1,2,4 of 8 keer per seconde, instelbaar
Meetfrequentie:1000 keer/s
Geheugen:1000 waarden (max)
Statistieken:Gemiddelde, Maximale, Minimale waarden
Data uitgang: USB 1.1
PC Software:Digitorq software
Accessoires: USB kabel, AC adapter, 30mm klempin (4 stuks), handleiding
Voeding:Ingebouwde NIMH batterij of AC adapter 100 - 240 VAC
Afmetingen:
L x B x H		320 x 227 x 126mm
Gewicht:8 kg
CAP-TNP-10: 12,5 kg
Gebruikstemperatuur:0 - 40°C
Levensduur batterij:8 uur indien volledig opgeladen
Batterij oplaadtijd:Max. 16 uur
Batterijtype:NiMH
Garantie:2 jaar
