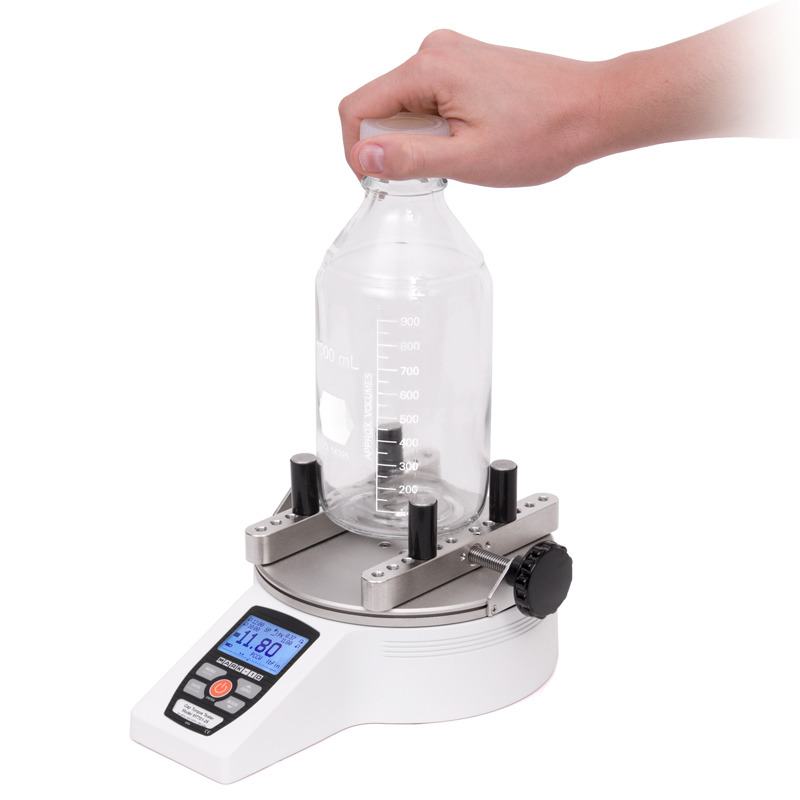

CAP-TT01 Draaidop Tester
Voor het meten van het benodigde koppel voor het los of vast te draaien van de dop op een fles of het deksel van een pot, is de series TT01 torque tester het juiste instrument voor de toepassing.
Met een capaciteit tot 11,5 Nm, een nauwkeurigheid van ±0,3%, een hoge sample rate van 7000Hz en een variatie aan palen, grepen en verstelbare kaken is de TT01 in staat om een groot deel van de gevraagde torque-test uit te voeren. Testobjecten met een diameter tot 190 mm passen op het testplateau. Het robuuste aluminium ontwerp en de eenvoudige, intuïtieve bediening maken gebruik in zowel laboratorium- als productieomgevingen mogelijk.
De TT01 is voorzien van USB-, RS-232-, Mitutoyo- en analoge uitgangen, en is voorzien van automatische gegevensuitvoer en nulstelling bij het verwijderen van de dop. Verder heeft dit apparaat een geheugenopslag voor 1.000 metingen, pass/fail-indicatoren en meer. Eerste / tweede piekkoppeldetectie is handig voor het meten van slip- en losbreekkoppels voor verzegelde sluitingen.
Serie TT01-testers bevatten MESUR® Lite-software voor gegevensverzameling. MESUR® Lite tabuleert continue of enkelpuntsgegevens. Gegevens die zijn opgeslagen in het geheugen van de TT01 kunnen ook in bulk worden gedownload. Exporteren met één klik naar Excel maakt verdere gegevensmanipulatie mogelijk.
- Verstelbare klemmen en optionele haken maken de CAP-TT01 geschikt voor monsters in alle vormen en maten
- Automatische uitgang, geheugen en nul-functie ondersteunt automatisering van het testproces
- Wachtwoordbeveiliging voorkomt onbevoegde wijzigingen
- Snelle 7000 Hz bemonsteringsfrequentie meet nauwkeurig piek torsiewaarden
- 5 instelbare meeteenheden
- USB, RS-232, Mitutoyo en analoge uitgangen
- Programmeerbare vast-punt indicatoren en uitgangen voor goed/fout bepaling
- Configureerbare audio alarmen en toetstonen
- MESUR™ Lite data verzameling software meegeleverd
| Model | Ncm | Nm | kgFcm | ozFin | lbFin |
|---|---|---|---|---|---|
| MTT01-12 | 135 x 0,1 | 1,35 x 0,001 | 14 x 0,01 | 192 x 0.1 | 12 x 0.005 |
| MTT01-25 | 290 x 0,2 | 2,9 x 0,002 | 28 x 0,02 | 400 x 0.2 | 25 x 0.01 |
| MTT01-50 | 570 x 0,5 | 5,7 x 0,005 | 58 x 0,05 | 800 x 0.5 | 50 x 0.02 |
| MTT01-100 | 1150 x 0,5 | 11,5 x 0,005 | 116 x 0,1 | 1600 x 1 | 100 x 0.05 |
Serie TT01 Draaidop Tester wordt geleverd als een complete set:
- Grips (4 stuks)
- USB-kabel
- AC-adapter
- Kalibratie certificaat (zonder meetwaarden)
- Handleiding
Afmetingen van de TT01 Torque Tester met optionele bekken,
Alle afmetingen worden vermeld in Inches met metrische maten in [mm] er achter.
| Nauwkeurigheid | ±0.3% volledige schaal |
| Bemonsteringsfrequentie | 7.000 Hz |
| Voeding | AC of oplaadbare batterij. Meerdere staps lage accu indicator, meter schakelt automatisch uit bij te lage accuspanning. |
| Levensduur batterij | Verlichting aan: tot 7 uur continu gebruik. Verlichting uit: tot 24 uur continu gebruik |
| Meeteenheden | ozFin, lbFin, lbFft, Nm, Ncm |
| Uitgangen | USB/RS-232: Instelbaar op 115.200 Baud. Mitutoyo: Serie BCD geschikt voor alle Mitutoyo SPC-compatibele apparaten. Analoog: ±1 VCD, ±0.25% van volledige schaal bij capaciteit Algemeen:Drie open uitgangen, één ingang Vaste punten: Drie open lijnen |
| Configureerbare instellingen | Digitale filters, uitgangen, automatische uitgang/ data opslag/ nul-functie, automatische uitschakeling, standaardinstellingen, toetstonen, verlichting, audio alarmen, wachtwoorden, kalibratie |
| Veilige overbelasting | 150% van volledige schaal (display toont "OVER" bij 110% en hoger) |
| Gewicht | 3,8 kg |
| Meegeleverde accesoires | Universele voltage AC adapter, batterij, handleiding, USB kabel, bron CD (USB driver, MESURTM Lite software, MESURTMgauge DEMO software, en instructies), en Fabrikantencertificaat (zonder meetwaarden). |
| Garantie | 3 jaar (zie individuele bewering voor meer details) |
| Cap dia. in mm | Phenolic/ Urea Cap On Glass, Close Torque | Phenolic/ Urea Cap On Glass, Open Torque | Phenolic/Urea Cap on Plastic, Close Torque | Phenolic/Urea Cap on Plastic, Open Torque | PP/PE Cap on Glass, Close Torque | PP/PE Cap on Glass, Open Torque | PP/PE Cap on Plastic, Close Torque | PP/PE Cap on Plastic, Open Torque |
|---|---|---|---|---|---|---|---|---|
| 15 | 90,39 | 45,19 | 67,79 | 33,90 | 135,58 | 79,09 | 90,39 | 45,19 |
| 18 | 101,69 | 56,49 | 79,09 | 45,19 | 146,88 | 90,39 | 101,69 | 56,49 |
| 20 | 112,99 | 56,49 | 90,39 | 45,19 | 169,48 | 101,69 | 112,99 | 56,49 |
| 22 | 124,28 | 67,79 | 101,69 | 56,49 | 192,07 | 112,99 | 124,28 | 67,79 |
| 24 | 135,58 | 67,79 | 112,99 | 56,49 | 203,37 | 124,28 | 135,58 | 67,79 |
| 28 | 158,18 | 79,09 | 135,58 | 67,79 | 237,27 | 135,58 | 158,18 | 79,09 |
| 33 | 203,37 | 101,69 | 169,48 | 79,08 | 271,16 | 158,18 | 192,07 | 90,39 |
| 38 | 225,97 | 112,99 | 192,07 | 79,09 | 327,66 | 192,07 | 214,67 | 101,69 |
| 43 | 248,57 | 124,28 | 203,37 | 101,69 | 372,85 | 225,97 | 248,57 | 124,28 |
| 48 | 271,16 | 158,18 | 225,97 | 112,99 | 293,76 | 248,57 | 271,16 | 135,58 |
| 58 | 316,36 | 158,18 | 271,16 | 135,58 | 497,13 | 293,78 | 327,66 | 158,18 |
| 70 | 395,45 | 203,37 | 316,36 | 158,18 | 587,52 | 361,55 | 395,45 | 192,07 |
| 89 | 508,43 | 248,57 | 406,75 | 208,37 | 734,40 | 451,94 | 508,43 | 248,57 |
| 100 | 564,92 | 282,46 | 451,93 | 225,97 | 847,39 | 425,34 | 564,92 | 282,46 |
