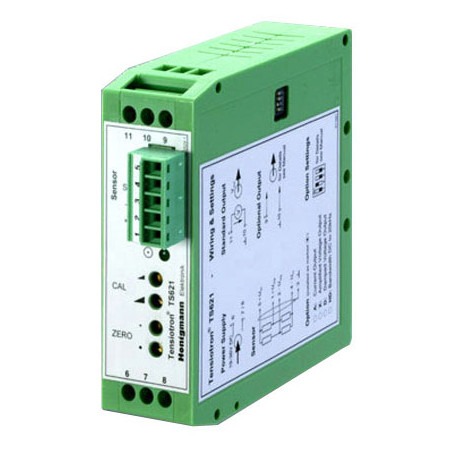

TS621 Rekstrook Versterker
De TS621 Elektronische Rekstrook Versterker beschikt over uitzonderlijke signaal conditionering capaciteiten en is geschikt voor gebruik met de meeste rekstrook gebaseerde sensoren. Het wordt geleverd in een DIN-rail behuizing voor eenvoudige installatie.TS621 is onder andere voorzien van galvanische isolatie, gereguleerde voeding voor de sensor, grove en fijne kalibratie aanpassingen, schroefcontacten voor voeding en analoge uitgangen, met een verwijderbare contact blok voor de sensor ingang.
- Ontworpen voor gebruik met een groot bereik aan rekstrook gebaseerde kracht, belasting en spanning sensoren
- Galvanische isolatie minimaliseert de kans op signaal verstoring, inclusief aarde fouten
- 0-10VDC analoge uitgang
- Levert nauwkeurigheid van ±0,1%
- Ingang voeding van 19-36 VDC, niet-geregeld
- Inclusief uitstekende bescherming tegen overbelasting en omgekeerde polariteit
- Levert een goed geregelde voeding van 10 VDC voor de sensor
| In de standaard versie biedt de meet versterker een voltage uitgang. De TS 621 kan uitgebreid worden met 1 extra uitgang. | |
) |
Optie D 2e voltage uitgang 0 tot ±10V • selecteerbare uitschakelfrequentie • 0,5 - 5 - 10 - 20 Hz • instellen door DIP-schakelaars • klik om animatie te bekijken |
 Spanning signaal met een dynamisch deel (frequentie ongeveer 3Hz) Uitschakelfrequentie = 5Hz |
|
) |
Optie X 2e voltage uitgang 0 tot ±10V • extra versterking, selecteerbaar 2, 3, 4 of 5 maal • gefilterd (uitschakelfrequentie 25Hz) • instellen door DIP-schakelaars |
) |
Optie A Extra stroom uitgang • bipolair 0 tot ±20mA • unipolair 0 tot +20mA • unipolair 4 tot +20mA • instellen door DIP-schakelaars |
RFS Online Spanningssensor
- Resolutie van 0,1% en beter
- Robuuste roestvrij stalen behuizing die is afgesloten van de omgeving
- Bescherming tegen overbelasting tot 800%
Meer details
HCC-Easy Data Overdracht & Analyse Programma Voor Honigmann Spanning Sensoren
- Real time weergave van gemeten waarden, grafisch en digitaal, waarmee de actuele waarde in spanning eenheden wordt weergegeven
- Exporteer data in ASCII formaat
Meer details
| Sensor types | Rekstrook, volledige brug |
| Impedantie bereik | Minimaal 150 Ohm |
| Algehele nauwkeurigheid | 0,1% (ieder deel van het bereik) |
| Vereiste voeding | 19 tot 36 VDC (24 VDC, typisch) Optioneel: 9 tot 18 VDC (12 VDC, typisch) |
| Voeding voor sensor | 10 VDC, geregeld (±5 VDC referentie naar aarde) |
| Kalibratie bereik | 38 tot 580% |
| Uitgang van TS621 | 0 - 10 VDC (standaard) |
| Optionele uitgangen | Stroom (optie A), 0-20/4-20 mA, instelbaar Versterkt voltage (optie X),2X, 3X, 4X, 5X Gedempt voltage (optie D) op 4 seconden |
| Isolatie tussen I/O | Galvanische isolatie maakt gebruik van DC-DC omzetter tussen ingang vermogen & uitgang signalen |
| Stroomverbruik | 100 mA @ 24 VDC |
| Gebruikstemperatuur | 0 tot 60 °C |
| Connector types | Schroef aansluitingen |
| Afmetingen | 80 (H) x 25 (B) x 95mm (D) |
| Gewicht | 100 gram |
| Bevestiging stijl | DIN-Rail installatie (DIN-rail niet geleverd) |
