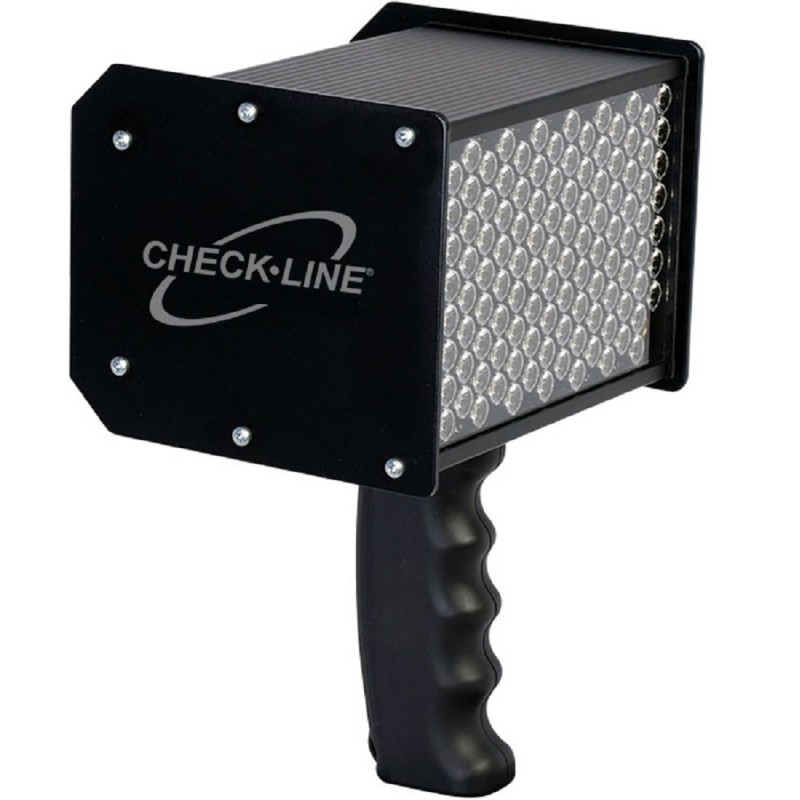

QBS-LED Draagbare batterij aangedreven LED Stroboscoop
De draagbare, batterij-aangedreven Checkline Europe QBS-LED is een stroboscoop met 118 extreem heldere LED's voor de hoogste lichtopbrengst in zijn klasse. (Peak helderheid van 10.000 LUX)
Hij is speciaal ontworpen voor gebruik in bewegingsanalyse, machines observatie en visuele inspectie, zijn robuuste ontwerp is zeer geschikt voor gebruik in de meest veeleisende industriële omgevingen.
Het is de eerste meetinrichting in zijn soort die is uitgerust met een automatische synchronisatie laserfunctie. Dit zorgt ervoor dat de synchronisatiefrequentie snel te bepalen is, zonder handmatige aanpassing of externe sensorsignalen. Bovendien staat de extra gegenereerde waarde garant voor absolute zekerheid tijdens het meten.
De QBS-LED wordt geleverd met een stevige aluminium behuizing voorzien van veertig lange levensduur, high performance LED's die een maximale helderheid van 10.000 Lux kunnen produceren. De gebruiksvriendelijke aanpassing van de flitsduur zorgt voor een optimale balans tussen helderheid en beeldscherpte. Een Lithium Ion batterij kan met een enkele lading tot zeven uur continu stroom leveren.
De stroboscoop is gemakkelijk te gebruiken, omdat functies zoals flitssnelheid en de helderheid worden gescheiden van de speciale functies die in een apart menu zijn ondergebracht.
De speciale functies omvatten faseverschuiving, interne / externe trigger selectie, flitsvertraging, een divider en de "Slow Motion" modus.
De QBS-LED maakt gebruik van het "strobe-effect", waarbij -wanneer de flitsfrequentie gelijk is aan het toerental-, het doel "bevroren" zal schijnen.
Typische toepassingen zijn onder meer: bewegings- en trillingsanalyse, het balanceren van roterende assen, ventilatoren,nokkenassen, high speed motion analyse van luidsprekers of ink-jet printers en nog veel meer.
Ideaal voor gebruik in de textielindustrie, papierindustire, plaatwerk productie, automotive en de grafische sector.
- Verstelbare flitsduur zorgt voor een optimale afstemming van helderheid en beeldscherpte voor elke toepassing
- Voorzien van een traceerbaar kalibratie certificaat
- CE-gecertificeerd met 1 jaar garantie
- Geleverd met universele AC batterijlader. Kan ook worden gebruikt om de QBS-LED continu van stroom te voorzien bij vaste montage van het apparaat
- "PRO Mode" biedt extra functies, waaronder Multiplier, Delay en Memory (5-gebruiker ingestelde waarden)
- 118 High Power LED's leveren een peak helderheid op van 10.000 Lux
- Schroefdraad bevestigingsgaten voor vaste montage toepassingen
- Instelbare eenheden van "FPM", "Hz" of "1 / MIN"
- Robuust, lichtgewicht aluminium behuizing met een ergonomisch handvat, handige bedieningselementen en LCD display met achtergrondverlichting
- Extra functies zijn onder meer "Phase Shift" en interne / externe Trigger
- De ingebouwde Lithium-Ion batterij biedt tot vijf uur continu gebruik op een enkele lading. De batterijstatus wordt weergegeven op het LCD-scherm
- Flitsbereik van 30 - 300.000 fpm (0,5-5000 Hz) met door de gebruiker geselecteerde eenheden van Hz of FPM (flitsen per minuut)
De QBS-LED wordt geleverd als een complete set inclusief:
- De-QBS LED stroboscoop
- Afneembare handgreep
- Universele AC adapter met stekkers voor de VS, EURO en het Verenigd Koninkrijk
- DIN-connector (voor gebruik bij het uitwendig triggeren van sensor)
- Reflecterende tape
- Traceerbaar kalibratiecertificaat
- Handleiding met Quick-Start Guide Alle onderdelen worden geleverd in een met schuim gevulde plastic koffer
QB-LED Draagbare batterij aangedreven LED Stroboscoop
- 40 High Power LED's leveren een peak helderheid op van 5.000 Lux
Meer details
LS-EP Rubberen beschermset voor LS-3-LED, QB-LED & QBS-LED stroboscopen
- Randbescherming voor LS-3-LED, QB-LED & QBS-LED stroboscopen
Meer details
Categorie Stroboscoop Accessoires
Checkline Europe biedt een keuze aan accessoires voor de stroboscopen, zoals flexibele draaiarmen, driepoten, statieven, en reserve accupacks, opladers en flitslampen.
Meer details
Bij 20 cm afstand, 6000 flitsen / min (FPM)
| Aantal LEDs | 118 High Power LEDs |
| Flitsfrequentie | 30 - 300,000 FPM (0.5 - 5000Hz) |
| Nauwkeurigheid | ± 0.02% (± 1-cijfer/±0.025usec) |
| Flitsduur | Instelbaar (1 µsec tot 2000 µsec) |
| Resolutie | ± 0.1 FPM (30 - 999) ± 1 FPM (1000 - 9999) ± 10 FPM (10,000-300,000) |
| Helderheid | Ongeveer 8000 Lux bij 1 ° Scherpte en 300 mm (12 inch) afstand |
| Display | LCD, meerdere lijnen |
| Lichtkleur | Ca. 5000-8000 K |
| Stroomvoorziening | Ingebouwde oplaadbare lithium-ion batterij, 3100 mAh |
| Behuizing | Aluminium |
| Gewicht | 1.15 kg (2.5 lbs) |
| Temperatuurbereik | 0° - 40° C / 32° - 104° F |
| Batterij levensduur | ca. 02:30 uur bij 4000 Lux (0,50 °) ca. 05:00 uur bij 2000 Lux (0,25 °) |
| Oplaadtijd | 5-6 uur |
| Garantie | 1 jaar |
| Beschermingsklasse behuizing | IP30 |
| Montagegaten | 1x 1/4 "-20UNC (in het midden) 2x M5 schroefgaten (60 mm c: c) |
| Signaal ingang | 3 ... 30 V / max. 5 mA (geïsoleerde optocoupler) DIN 41524 5-pins standaard stekker uit = 24 V DC, 60 mA omschakelbare triggeringang |
| Signaal uitgang | Niet beschikbaar |
| Certificering | CE (volgens EU normen) |
| Standaard instellingen | FREQUENCY = 1000 FPM, BRIGHT = 1 ° / 166 µsec, PHASE = 0, TRIGGER = INT, Display Units = FPM, Muiltiplier = x1, Bright Units = graden, Delay = 0sec, Divider = 1, Slow = 0, Trigger = 0 (stijgend) |
| Afmetingen | 150 x 130 x 112 mm / 6 x 5,1 x 4,4 inch |
Beschikbaarheid: Beschikbaar: 1 - 3 dagen, Levertijd: 1 - 3 weken, speciale bestelling aanvraag
