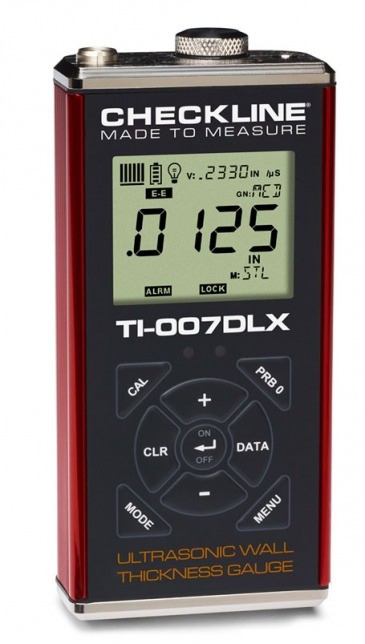

TI-007DLX Ultrasone Precisie Wanddiktemeter met geheugen en USB-uitgang
Meetbereik: (met de standaard delay-line meetsonde)
0,150 - 25,40 mm
Maximale Meetbereik: (met contactmeetsonde)
tot 915,0 mm (afhankelijk van materiaal en sonde)
De TI-007DLX is een precisie ultrasone wanddiktemeter welke is ontwikkeld voor metingen met hoge resolutie van dunne metalen en kunststoffen. Deze wanddiktemeter wordt geleverd in een behuizing van geëxtrudeerd aluminium, die is afgedicht om zelfs moeilijke milieu- en productieomstandigheden te weerstaan.
De ingebouwde datalogger heeft een capaciteit van 10.000 datawaarden opgeslagen in maximaal 40 batches van 250 waarden per batch die wordt overgedragen via de USB-poort met de meegeleverde kabel.
Voor de gegevensoverdracht is geen software nodig, bij het verbinden met een PC zal deze worden weergegeven als een station met de mogelijkheid tot drag-n-drop van de waarden naar uw programma naar keuze.
De gegevens worden opgeslagen in een komma deliminated bestandsformaat (CSV), dat het compatibel is met bijna alle programma's en software.
Het meetbereik van de TI-007DLX wanddiktemeter is 0,15 - 25,4 mm op staal. Met behulp van een single-element delay-linemeetsonde kunnen dunne materialen worden gemeten. Het apparaat verwijdert vervolgens automatisch alle echo-echo (E-E) -coatings en schakelt automatisch over naar interface-echo-modus (I-E) bij het meten van dikkere materialen. Voor het meten van kunststoffen kiest de gebruiker opnieuw de plastic modus (PLAS) met een grafiet vertragingspunt (Art. X-633-0000).
Daarnaast biedt de TI-007DLX de verschilmodus (DIFF) waar de gebruiker een nominale waarde instelt en het instrument berekent het ± verschil tussen de nominale waarde en de gemeten wanddikte. In de alarmmodus stelt de gebruiker maximale en minimale waarden in en de LED's op het voorpaneel worden geactiveerd wanneer de metingen buiten het tolerantiebereik vallen.
De TI-007DLX kan ook worden gebruikt met een single-element meetsondes, waardoor het meetbereik wordt vergroot tot 923 mm (afhankelijk van materiaal en sonde).
- Groot LCD-scherm met achtergrondverlichting geeft de laatste meting weer
- Resolutie: 0.001mm
- Scanmodus, 100 metingen / seconde. Sleep de sonde over een groot oppervlak, de kleinste gemeten waarde tijdens de scan wordt weergegeven.
- Levering inclusief NIST traceerbaar kalibratiecertificaat
- 5 jaar garantie op de meter
- Selecteerbare meetmodi: Pulse Echo (P-E), Interface Echo (I-E) en Plastics (PLAS)
- Instelbare geluidssnelheid, 8 presets en 2 geheugenslots voor gebruikersgeluidssnelheden
- Kalibratie op monster met bekende materiaaldikte mogelijk, het apparaat berekent automatisch de juiste geluidssnelheid.
- Verstelbare GAIN in 5 niveaus, voor fijnafstelling van moeilijke materialen of toepassingen
- Instelbare maateenheden inch of mm
- Beschermingsklasse IP65
- Instelbare achtergrondverlichting AAN / UIT / AUTO
- Overdracht van individuele meetwaarden naar een computer / gegevensverzamelaar zonder software
- Aangedreven door: 120 MHz FPGA Timing & 100 Volt Spike Pulser
De TI-007DLX wanddiktemeter wordt geleverd in een complete set bestaande uit:
- TI-007DLX wanddiktemeter
- T-402-5507 1/4 "15 MHz delay-line meetsonde
- 120 ml Koppelingsgel
- NIST-traceerbaar kalibratiecertificaat
- USB-C-kabel voor gegevensoverdracht
- 2 AA-batterijen
- Handleiding
Alles geleverd in een met schuim gevoerde plastic koffer.
| Maximaal meetbereik: (op staal): | 0,15 - 924 mm (afhankelijk van materiaalsoort en type sonde) |
| Meetbereik met standaard sonde: | 0,15 - 25,4 mm met standaard sonde en vertragingspunt op staal |
| Resolutie: | Schakelbaar 0,001 mm of 0,01 mm |
| Volume: | Automatische tijdsafhankelijke versterking (TDG) met handmatige overbrugging |
| Geluidssnelheid bereik: | 305 - 18542 m / sec |
| Sonde (standaard): | 1/4 "diameter, 15 MHz delay-line meetsonde (artikel T402-5507) en kabel (artikel N-104-0020) |
| Sonde (optioneel): | Diverse sondes met enkelvoudig element met vertragingspunt of contactprobes (5-20 MHz) |
| Kabel: | 1,2 m met Microdot / Lemo 00-connector (artikel N-104-0020) |
| Scherm: | Multifunctioneel LCD-scherm met 7 segmenten en achtergrondverlichting |
| Achtergrondverlichting: | Verlichting selecteerbaar AAN / UIT / AUTO en instelbare verlichtingsintensiteit (Lo, Med, Hi) |
| Updatesnelheid | 10 Hz (10 updates/seconde) |
| Geheugen: | Datalogging voor 10.000 waarden met 250 metingen per batch |
| Gegevensuitvoer: | Uitvoer van individuele meetwaarden via USB |
| Bedrijfstemperatuur: | -30 - 75°C |
| Batterijtype: | 2x AA 1.5V alkaline, 1.2V NiCad of 1.5 lithium AA-cellen (oplaadbare batterijen kunnen worden gebruikt) |
| Batterijduur: | Meestal 35 uur met alkaline batterijen en 18 uur met NiCad. |
| Gewicht: | 308 gram |
| Afmetingen: | 64 x 131 x 32 mm |
| Behuizing: | Behuizing van geëxtrudeerd aluminium met vernikkelde aluminium eindkappen (afgedicht met pakking) |
| Beschermingsklasse behuizing: | IP65 |
| Certificering: | NIST traceable and MIL-STD-45662A |
| Keypad | Verzegeld membraankeypad |
| Pulsrate: | 200 Hz (200 pulses/seconde) |
| Garantie: | Meter: 5 jaar Meetkop: 90 dagen (verbruiksartikel) |
