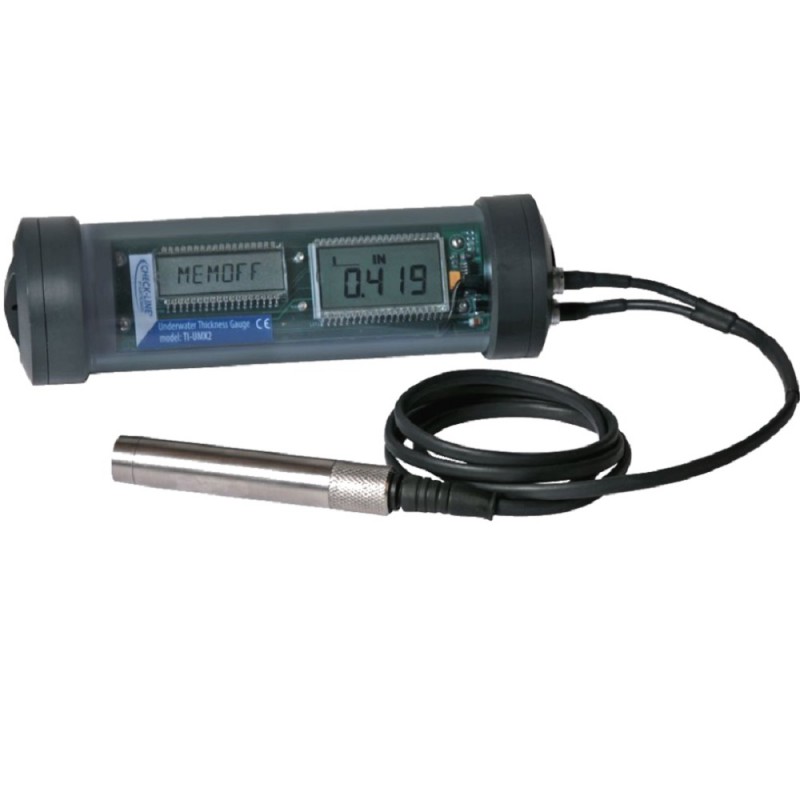

TI-UMX2 Onderwater Ultrasone Wanddiktemeter
Meetbereik in staal 0,63 - 508,0 mm
De TI-UMX2 onderwaterwanddiktemeter meet nauwkeurig de wanddikte en de mate van corrosie van alle metalen op diepten tot 300 meter (1000 voet). De TI-UMX2 meet ook de laagdikte .
Een LCD-scherm met achtergrondverlichting en een verlichte behuizing zorgen ervoor dat duikers gemakkelijk metingen in donker water kunnen aflezen.
Een extra grote bedieningsknop en slimme menustructuur zorgen voor een gemakkelijke instelling van de meter en navigatie door menu's boven of onder water, zelfs met dikke handschoenen aan.
De TI-UMX-2 kan tot 5000 metingen opslaan, inclusief A-Scan-golfvormen en instellingen voor elke individuele meting. Er zijn 2 bestandsstructuuropties; sequentieel met automatische identificatie en alfanumeriek raster (rij/kolom) formaat. De UMX-2 kan gegevens en configuratie-instellingen overbrengen naar een pc met behulp van onze DataComm-software. (Software en overdrachtskabel inbegrepen)
Snelheidsinstellingen
De TI-UMX2 heeft 8 vooraf ingestelde snelheden en 1 aangepaste snelheid waarmee de gebruiker het kan aanpassen voor specifieke toepassingen, of de kalibratie kan afstemmen om te worden geoptimaliseerd voor een specifiek type materiaal. De lijst met vooraf ingestelde snelheden is als volgt:
- 1. Aluminium 2024
- 2. Roestvrij staal 302
- 3. Staal4340
- 4. IJzer
- 5. Gietijzer
- 6. PVC
- 7. Polystyreen
- 8. Polyurethaan
- 9. Aangepast 1
- Geschikt voor duikdieptes tot 300 meter, display heeft achtergrondverlichting.
- Resolutie van 0.01 mm, door gebruiker instelbaar in mm en inch
- Inclusief ingebouwde datalogger voor 5000 meetwaarden, instellingen, grefieken en sequentiële of "rooster" (rij/kolom) formaat
- Automatische meetsonde herkenning en auto-nulstelling
- Geleverd met een gratis NIST-traceerbaar kalibratie certificaat
- Geleverd met kabel voor gegevensoverdracht en gratis analyse software
- Meet methodes zijn: Pulse-Echo, Pulse-Echo met Coating, Echo-Echo en Triple Echo
- CE-markering en 3 jaar garantie
- Meet ZOWEL wanddikte als coating dikte
- Zowel te gebruiken met Dual Element als Single Membraan Meetsondes, beide worden aangeboden
- Standaard meegeleverde meetsonde is 1/2"-5MHz HD-Coating, Onderwater p/n T-074-2906
- Alle instellingen voor de meter en gegevensopslag kunnen worden ingesteld via de software indien gewenst
Gebruik van één knop en een slimme menustructuur maakt gemakkelijke navigatie door alle instellingen mogelijk onderwater.
* Grijze velden geven standaard waarde aan.
De TI-UMX2 wordt geleverd als complete set inclusief:
- Onderwater wanddiktemeter,
- 120ml fles met koppelingsvloeistof,
- AA batterijen,
- NIST-traceerbaar kalibratie certificaat,
- Software voor gegevensoverdracht,
- Seriële datakabel met USB converter
- Reserve pakking en spare gasket & smeermiddel kit
- Gebruikershandleiding
- Beschermende draagkoffer met schuimvulling
| Bereik in Staal | Pulse-Echo Mode:(P-E) Putjes & Foutjes Detectie meet van 0.63 tot 254 mm Pulse-Echo Coating Mode (PECT): (Materiaal, Coating, Putjes & Foutjes Detectie): Materiaal: 0,63 tot 500 mm. Coating: 0,01 to 2,54 mm. Echo-Echo Mode (E-E): Door Verf & Coating meet van 2,54 tot 102 mm. Bereik varieert afhankelijk van de dikte van de coating. Triple-Echo Mode (TCG): Door Verf & Coating) meet van 1 tot 150 mm in staal. Bereik varieert afhankelijk van de dikte van de coating, materiaal type, en meetsonde. |
| Resolutie | 0,01 mm |
| Snelheidsbereik | 8 vast ingestelde in 1 programmeerbare materiaal snelheden 1250 to 13995 m/sec (.0492 to .5510 in./µs) |
| Ingestelde Snelheden | 1. Aluminum 2024 - 0.2510 in/µs 2. Staal 4340 - 0.2330 in/µs 3. Roestvrij Staal 302 - 0.2230 in/µs 4. IJzer - 0.2320 in/µs 5. Gietijzer - 0.1800 in/µs 6. PVC - 0.0940 in/µs 7. Polystyrene - 0.0920 in/µs 8. Polyurethane- 0.0700 in/µs 9. Vrij Instelbaar |
| Meetsonde | STANDAARD: Onderwater Model, 1/2" - 5MHz Dubbel-Element HD-Coating Sonde OPTIONEEL: Onderwater Model, 1/2" - 3,5MHz Dubbel-Element HD-Coating Sonde MEMBRAAM: Op aanvraag OVERIG: Dubbel Element Type, 1 tot 10 MHz frequentiebereik. Op maat gemaakte automatisch herkende meetsondes. Elkel Element Type: 1 tot 10MHz frequentiebereik op aanvraag. |
| Display | 4½ - cijferig, 1/2 inch LCD met achtergrondverlichting 6 - cijferig, 3/8 inch LCD met achtergrondverlichting |
| Achtergrondverlichting | Beide displays kunnen worden ingesteld op AAN/UIT/AUTO |
| Kabel | 1,2 m waterdichte kabel met niet-gepolariseerde connectoren. Optionele lengtes tot 15 m verkrijgbaar |
| Connectoren | Lemo, Onderwater Type |
| Batterijen | Drie (3) 1,5V AA alkaline batterijen (of 1,2V NiCad) |
| Levensduur Batterij | ACHTERGRONDVERLICHTING UIT normaalgesproken 50 uur op alkaline (15 uur op NiCad) ACHTERGRONDVERLICHTING AAN normaalgesproken 15 uur op alkaline (8 uur op Nicad) |
| Meegeleverde Accessoires | Polsband met klitterband, 115g flesje koppelingsvloeistof, AA batterijen, NIST traceerbaar kalibratie certificaat, software voor gegevensoverdracht, serieële datakabel met USB converter, reserve pakking & spare gasket met smeerset, gebruikershandleiding - verpakt in een plastic koffer met schuimvulling |
| Geheugen | RASTER or SEQUENTIËLE dataopslag Capaciteit: 5000 wanddikte en coatingdikte metingen, instellingen en grafieken |
| Data uitgang | Bi-directionele RS232 seriële poort met USB converter, Windows® PC interface software |
| Meetmogelijkheden | PE: Pulse-Echo PECT: Pulse-Echo Coating EE: Echo-Echo EEE: Triple Echo TCG |
| Pulser | Dubbele blokgolf pulsers |
| Receiver | Dubbele receivers - handmatig of AGC gain instelling met 110dB bereik (gelimiteerd) |
| Handmatige Gain | Gelimiteerd tot 5 gain instellingen (vlow, low, med, high, vhigh - 42 to 50 dB) |
| Temperatuur Limieten | Omgeving: -30 to 60° C |
| Behuizing | Zeer stevig transparant plastic IP 68 Waterdicht Diepte Bereik: 300 meter |
| Toetsenbord | Enkele knop, magnetisch gekoppelde schakelaar |
| Afmetingen | Lengte: 229 mm Diameter: 60,33 mm |
| Gewicht | 680 g - met 3 AA batterijen |
| Certificering | CE Gekeurd, Fabriekskalibratie traceerbaar naar nationale standaards |
| Garantie | Meter: 3 jaar Meetsonde: 90 dagen |
Beschikbaarheid: Beschikbaar: 1 - 3 dagen, Levertijd: 1 - 3 weken, speciale bestelling aanvraag
