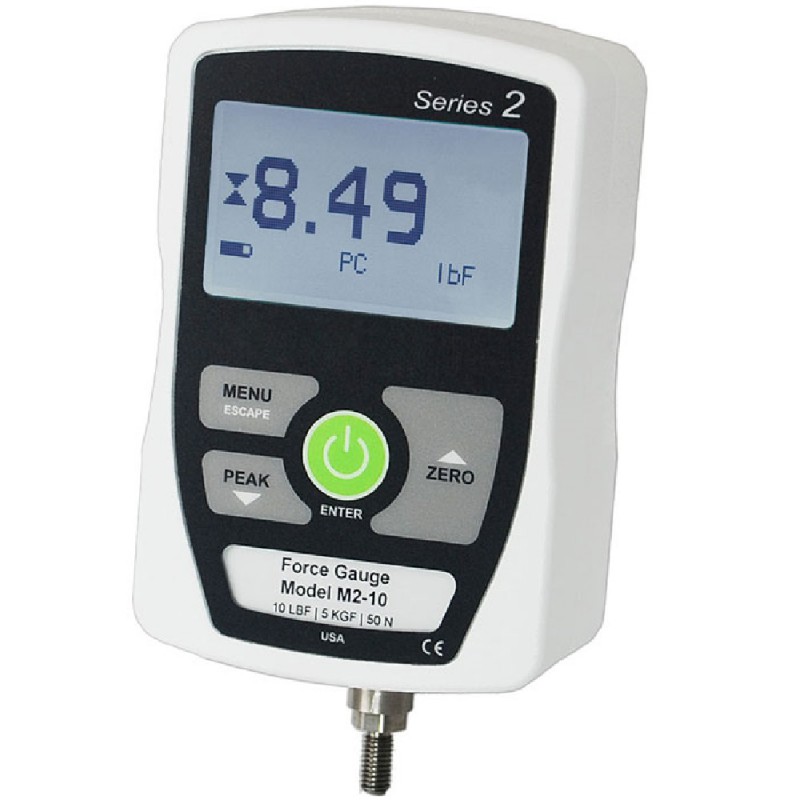

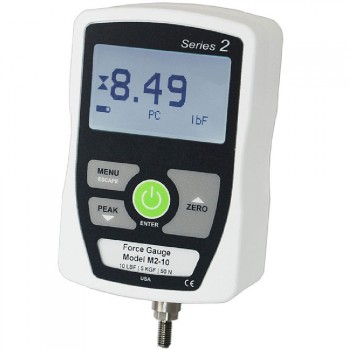

SERIES-2 Economische Digitale Krachtmeters
De Economische Series-2 Digitale Krachtmeters zijn ontwikkeld als instapmodel voor basis krachttesten.
Met een nauwkeurigheid van ±0,5% en een meetfrequentie van 500 Hz en piekmetingen legt dit apparaat betrouwbare metingen vast voor toepassingen in zowel productie- als laboratoriumomgevingen.
De Compacte Series-2 Digitale Krachtmeter is verkrijgbaar in 8 krachtversies met een bereik van 10 tot 2500N en kunnen via een USB-verbinding op een pc worden aangesloten.
Het beschikt over een grafisch display met achtergrondverlichting, wordt geleverd in een aluminium omkeerbare behuizing en kan draagbaar worden gebruikt of op een armatuur worden bevestigd.
Serie-2 Krachtmeters zijn compatibel met een breed scala aan testopstellingen en grijpinrichtingen.
De reeks Digitale Krachtmeters uit de Mark-10-serie is verkrijgbaar in een variatie van 5 meters, waarbij elk type meter beschikbaar is in een breed scala van kracht bereiken.
Elk type meter heeft zijn eigen specificaties, in onderstaande tabel staan van elk type meter de belangrijkste specificaties.
Alle type meters zijn uitgerust met een oplaadbare batterij, een display met achtergrondverlichting en een omkeerbare aluminium behuizing.
De Series-# Digitale Krachtmeters zijn ontworpen om te worden gebruikt voor het meten van trek- en drukkrachten.
Mark-10 Digitale Krachtmeters zijn veelzijdige instrumenten, over het algemeen worden ze gecombineerd met extra apparatuur tot een speciaal gebouwd systeem om de vereiste taken uit te voeren.
We helpen u graag bij het vinden van de meest geschikte configuratie voor uw behoeften. Neem contact met ons op voor meer informatie.
- Berekent piek spanning en compressie waardes
- 3 selecteerbare meeteenheden
- Compacte, ergonomische behuizing
- Configureerbare standaard meeteenheid en modus
- 500 Hz meetfrequentie
- Groot, verlicht LCD display met automatische dimfunctie
- Gevoed door oplaadbare batterij of AC-adapter
- Omkeerbare behuizing voor wisselende kracht sensor oriëntatie
- 3 jaar garantie
| Model | lbF | kgF | N |
|---|---|---|---|
| M2-2 | 2 x 0,002 | 1 x 0,001 | 10 x 0,01 |
| M2-5 | 5 x 0,005 | 2.5 x 0,002 | 25 x 0,02 |
| M2-10 | 10 x 0,01 | 5 x 0,005 | 50 x 0,05 |
| M2-20 | 20 x 0,02 | 10 x 0,01 | 100 x 0,1 |
| M2-50 | 50 x 0,05 | 25 x 0,02 | 250 x 0,2 |
| M2-100 | 100 x 0,1 | 50 x 0,05 | 500 x 0,5 |
| M2-200 | 200 x 0,2 | 100 x 0,1 | 1000 x 1 |
| M2-500 | 500 x 0,5 | 250 x 0,2 | 2500 x 2 |
| Model | M2-2 – M2-100 | M2-200 - M2-500 |
|---|---|---|
| Load Cell Draad | #10-32 UNF | 5/16-18 UNC |
De Series-2 wordt geleverd als een complete set inclusief
- krachtmeter
- AC adapter
- batterij
- snelstartgids
- CD (gebruikershandleiding)
- NIST-traceerbaar kalibratiecertificaat (data is tegen meerprijs beschikbaar)
Series-2 Krachtmeter modellen M2-2 tot M2-500 hebben allemaal dezelfde afmetingen
Alle afmetingen zijn genoteerd in inches met metrische maten in (mm) erachter.
Categorie Mark-10 Opzetstukken
Checkline Europe heeft een compleet assortiment grepen en hulpstukken en attachments die zijn ontworpen voor gebruik met onze Mark-10 krachtmeters en torsiemeters.
Meer details
Cic-Force Krachtmeter Kalibratie
- Zeer korte doorlooptijd
- Mogelijkheid tot justeren en reparatie
Meer details
G1024, G1031 Verlengstangen voor Krachtmetingen
- Voor trek- en compressie-testen (niet aanbevolen voor compressietesten zie algemene informatie)
- 1000 N / 2500 N capaciteit
- Beschikbaar in 3 verschillende lengtes en 2 diktematen
Meer details
G1026 - G1033 Kegelkoppen
- Penetratie testen
- Capaciteit 1000 N / 2500 N
- Leverbaar in 2 formaten
Meer details
G1025 - G1032 Beitelkoppen
- Beschikbaar in 2 verschillende formaten
- Voor compressie testen
- Capaciteit 1000 N / 2500 N
Meer details
G1027-G1034 V-Groeven
- Compressie testen op ronde en aparte vormen
- 1000 N / 2500 N capaciteit
- Beschikbaar in 2 formaten
Meer details
G1029 en G1036 Platte Kop Armaturen
- Compressie testen
- 1000 N / 2500 N capaciteit
- Beschikbaar in 2 formaten
Meer details
G1028, G1038, G1035 en G1042 Haken
- Trekkracht testen
- Capaciteit variërend van 100 N tot 4500 N
- Verkrijgbaar in 4 verschillende formaten
Meer details
| Nauwkeurigheid | ±0,5% van volledige schaal |
| Meetfrequentie | 500Hz |
| Voeding | AC of oplaadbare batterij. Lege batterij indicator wordt weergegeven in meerdere stappen, de meter schakelt automatisch uit wanneer het vermogen te laag is. |
| USB uitgang | Configureerbaar tot 115.200 baud |
| Levensduur batterij | Achtergrondverlichting aan: tot wel 24 uur bij continu gebruik Achtergrondverlichting uit: tot wel 92 uur bij continu gebruik |
| Meeteenheden | N, lbF, kgF |
| Overbelastingsbeveiliging | 200% van de volledige schaal (display toont "OVER" bij 110% en hoger) |
| Gewicht | M2-2 – M2-100: 0,33 kg [0.7 lb] M2-200 – M2-500: 0,41 kg [0.9 lb] |
| Omgevingsomstandigheden | 0 - 40°C, max. 96% vochtigheid, niet-condenserend |
| Garantie | 3 jaar |
| Land van Herkomst | USA |
| Series-7 Professioneel | Series-5 Geavanceerd | Series-4 Prestatie | Series-3 Basis | Series-2 Economisch | |
|---|---|---|---|---|---|
| Nauwkeurigheid | ±0,1% | ±0,1% | ±0,2% | ±0,3% | ±0,5% |
| Bemonsteringssnelheid | 14.000 Hz | 7.000 Hz | 3.000 Hz | 2.000 Hz | 500 Hz |
| Resolutie | 1/5.000 | 1/5.000 | 1/2.000 | 1/1.000 | 1/1.000 |
| Meeteenheden | lbF, ozF, gF, kgF, N, kN, mN (afhankelijk van het model) | lbF, ozF, gF, kgF, N, kN, mN (afhankelijk van het model) | lbF, ozF, gF, kgF, N, kN, mN (afhankelijk van het model) | lbF, gF, kgF, N (afhankelijk van het model) | lbF, kgF, N |
| Uitgangen | USB, RS-232, Mitutoyo, Analoog | USB, RS-232, Mitutoyo, Analoog | USB, RS-232, Mitutoyo, Analoog | USB | USB |
| - RS-232 | Instelbaar tot wel 230.400 baud | Instelbaar tot wel 115.200 baud | Instelbaar tot wel 115.200 baud | Nee | Nee |
| - USB | Instelbaar tot wel 230.400 baud | Instelbaar tot wel 115.200 baud | Instelbaar tot wel 115.200 baud | Instelbaar tot wel 115.200 baud | Instelbaar tot wel 115.200 baud |
| - Mitutoyo (Digimatic) | Seriële BCD geschikt voor alle Mitutoyo SPC-compatibele apparaten | Seriële BCD geschikt voor alle Mitutoyo SPC-compatibele apparaten | Seriële BCD geschikt voor alle Mitutoyo SPC-compatibele apparaten | Nee | Nee |
| - Analoog | ±1 VDC, ±0,25% FS bij capaciteit. Positief voor compressie, negatief voor spanning | ±1 VDC, ±0,25% FS bij capaciteit. Positief voor compressie, negatief voor spanning | ±1 VDC, ±0,25% FS bij capaciteit. Positief voor compressie, negatief voor spanning | N.v.t. | N.v.t. |
| - Standaard toepassing I/O | Drie open-drain outputs, één input | Drie open-drain outputs, één input | Drie open-drain outputs, één input | N.v.t. | N.v.t. |
| - Instelpunt | Drie open-drain verbindingen | Drie open-drain verbindingen | Drie open-drain verbindingen | N.v.t. | N.v.t. |
| Inclusief Mesur-Lite software | Ja | Ja | Ja | Ja | Ja |
| Data uitgangfunctie | Automatische uitgang doormiddel van de DATA knop of via verzoek vanaf een PC of andere apparaat. | Automatische uitgang doormiddel van de DATA knop of via verzoek vanaf een PC of andere apparaat. | Automatische uitgang doormiddel van de DATA knop of via verzoek vanaf een PC of andere apparaat. (alleen getoonde huidige meting). | Automatische uitgang doormiddel van de DATA knop of via verzoek vanaf een PC of andere apparaat. (alleen getoonde huidige meting). | Automatische uitgang doormiddel van de DATA knop of via verzoek vanaf een PC of andere apparaat. (alleen getoonde huidige meting). |
| ASCII commando ingesteld voor externe besturing | Volledige commando reeks | Volledige commando reeks | Alleen “? (opvragen huidige meting) | Alleen “? (opvragen huidige meting) | Alleen “? (opvragen huidige meting) |
| Interface MESUR® meter en MESUR® Lite | Volledige communicatie | Volledige communicatie | Uitsluitend gegevensuitvoer op één punt of continu | Uitsluitend gegevensuitvoer op één punt of continu | Uitsluitend gegevensuitvoer op één punt of continu |
| Interface met ESM303 / 750 / 1500 test stands | Volledige communicatie, inclusief PC besturing | Volledige communicatie, inclusief PC besturing | Beperkt tot kracht data, bescherming tegen overbelasting en kracht instelpunten | N.v.t. | N.v.t. |
| Datageheugen | 5.000 metingen, met output | 1.000 metingen, met output | 50 metingen, met output | Nee | Nee |
| Datageheugen verwijdering | Elk individueel gegevenspunt, of wis alles | Elk individueel gegevenspunt, of wis alles | Elk individueel gegevenspunt, of wis alles | N.v.t. | N.v.t. |
| Statistische berekeningen en uitvoer naar pc | Max, min, gemiddeld, standaard. dev., aantal metingen, met output | Max, min, gemiddeld, standaard. dev., aantal metingen, met output | Max, min, gemiddeld, standaard. dev., aantal metingen, met output | N.v.t. | N.v.t. |
| Breuk detectie | Ja | Nee | Nee | Nee | Nee |
| 1ste / 2de piek detectie | Ja | Nee | Nee | Nee | Nee |
| Programmeerbare voetschakelaar besturingskabel | Ja | Nee | Nee | Nee | Nee |
| Gemiddeld mode | Ja | Ja | Nee | Nee | N.v.t. |
| Externe trigger-modus | Ja | Ja | Nee | Nee | Nee |
| Analoge belastingsbalkgrafiek weergegeven op het display | Ja | Ja | Ja | Ja | Nee |
| Instelpunten (voor goed/afkeur-indicatie) | Ja met hoog / laag indicatoren, markeringen op analoog staafdiagram en outputs | Ja met hoog / laag indicatoren, markeringen op analoog staafdiagram en outputs | Ja met hoog / laag indicatoren, markeringen op analoog staafdiagram en outputs | Ja Ja met hoog / laag indicatoren, markeringen op analoog staafdiagram en outputs | Nee |
| Wachtwoord beveiliging | Ja, voor kalibratie en individuele toetsen | Ja, voor kalibratie en individuele toetsen | Nee | Nee | Nee |
| Piekwaarden worden altijd weergegeven | Ja | Ja | Ja | Ja | Nee (Peak mode must be selected) |
| Programmeerbare akoestische tonen | Ja | Ja | Ja | Ja | Nee |
| Kalibratie procedure | Configureerbaar aantal datapunten (tot 10 in elke richting) | Configureerbaar aantal datapunten (tot 10 in elke richting) | Configureerbaar aantal datapunten (tot 10 in elke richting) | Configureerbaar aantal datapunten (tot 10 in elke richting) | Configurable number of data points (up to 10 in each direction) |
| Uitgangen overbelasting | Speciale pinnen voor spanning en compressie | Speciale pinnen voor spanning en compressie | Speciale pinnen voor spanning en compressie | Nee | N.v.t. |
| Overbelastingsbeveiliging | 200% van volledige schaal (display toont waarschuwing bij 110% en hoger) | 200% van volledige schaal (display toont waarschuwing bij 110% en hoger) | 200% van volledige schaal (display toont waarschuwing bij 110% en hoger) | 200% van volledige schaal (display toont waarschuwing bij 110% en hoger) | 200% van volledige schaal (display toont waarschuwing bij 110% en hoger) |
