![ES20, <b>Vooraanzicht</b>:<br><u>Exclusief</u> verplaatsing indicator en krachtmeter.<br><br><font color="#ff0000">Klik op een willekeurige foto voor een grotere foto.</font>](/products/125946/large/gallery1.jpg ". <b>Vooraanzicht</b>:<br><u>Exclusief</u> verplaatsing indicator en krachtmeter.<br><br><font color="#ff0000">Klik op een willekeurige foto voor een grotere foto.</font>")

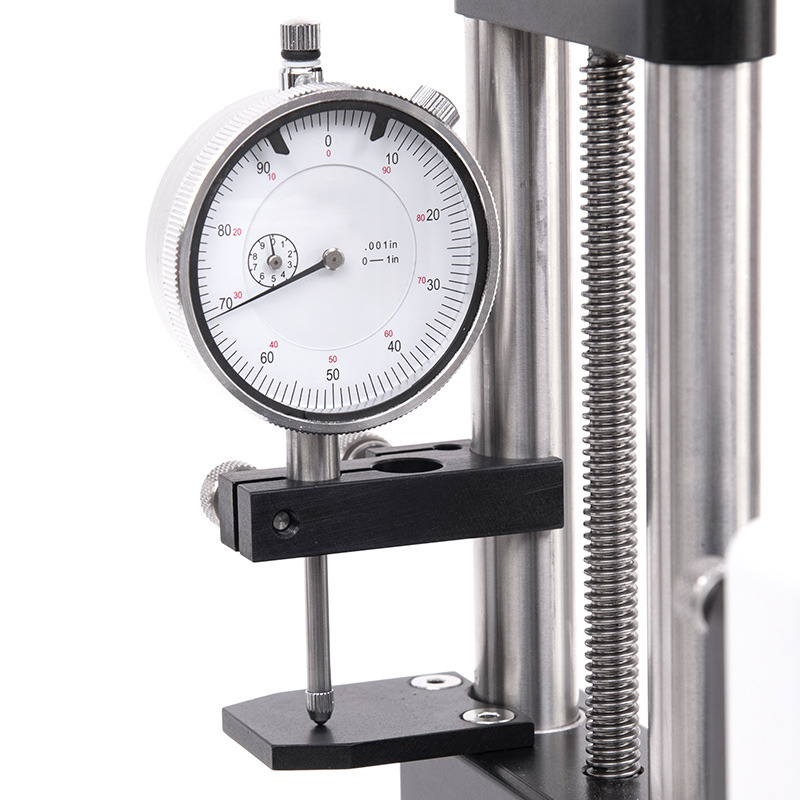

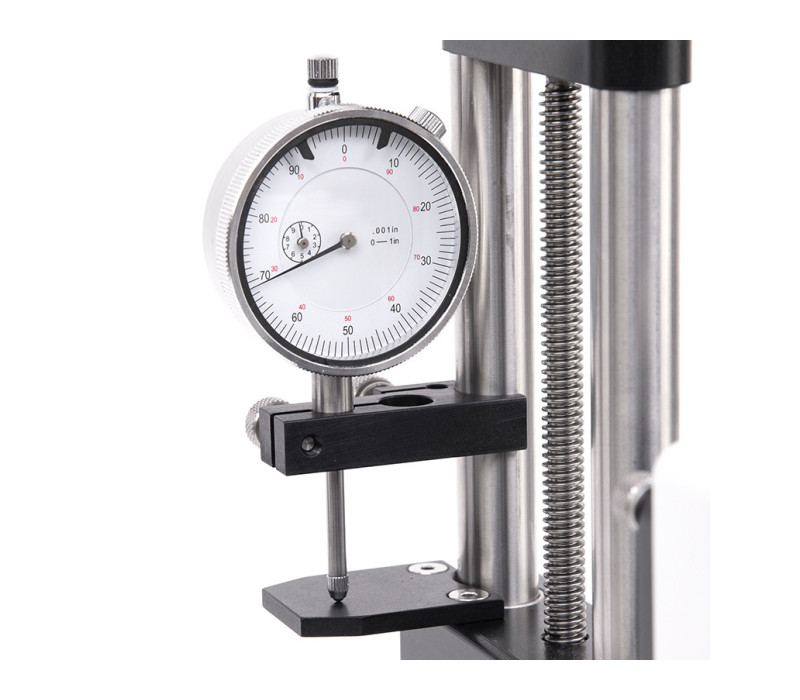

![ES20, Optionele ES001 25mm / 1" wijzerplaatvalindicatoroptie. Set van beugels is ook beschikbaar zonder indicator](/products/125946/large/gallery9.jpg ". Optionele ES001 25mm / 1" wijzerplaatvalindicatoroptie. Set van beugels is ook beschikbaar zonder indicator")

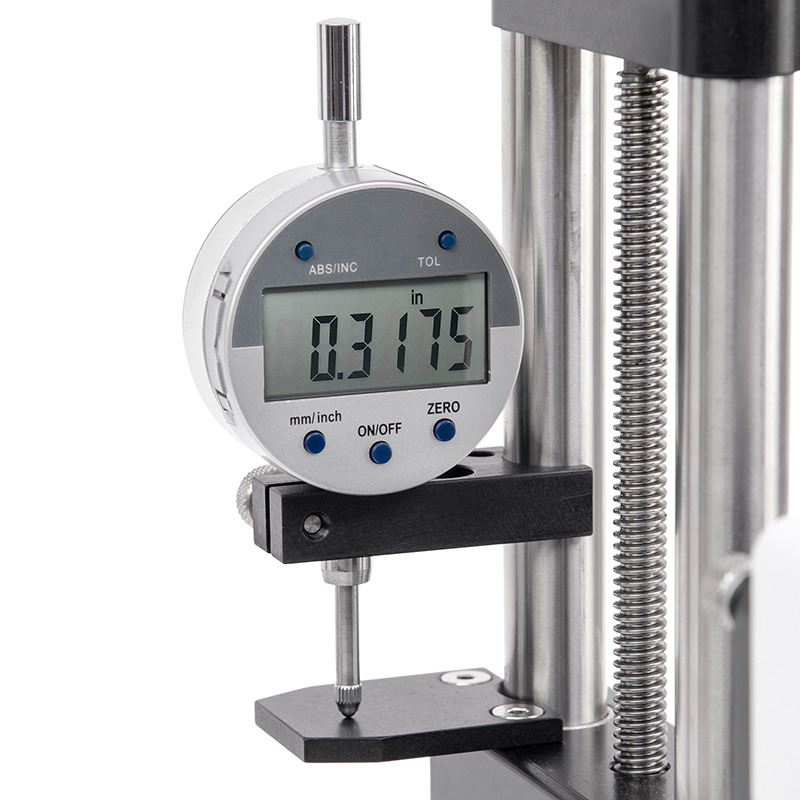

![ES20, Optionele ES002 25 mm / 1" digitale valindicatoroptie. Set van beugels is ook beschikbaar zonder indicator](/products/125946/large/gallery10.jpg ". Optionele ES002 25 mm / 1" digitale valindicatoroptie. Set van beugels is ook beschikbaar zonder indicator")

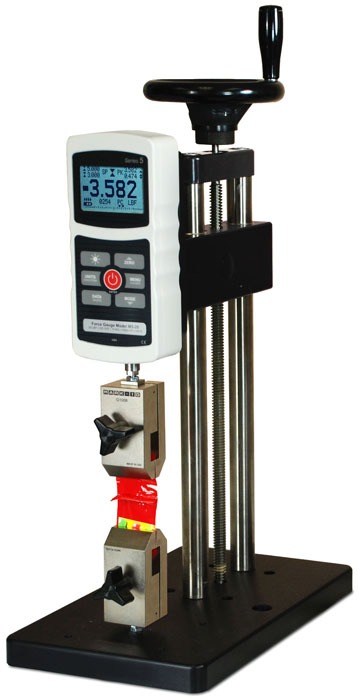

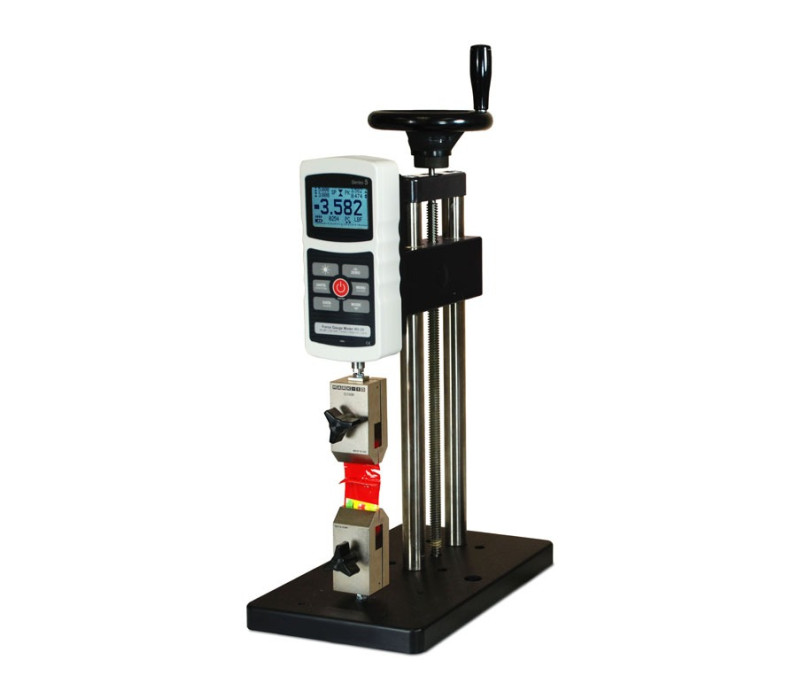

ES20 Trekbank Met Draaiwiel
Ontdek de ES20, een handwiel-gestuurde kracht testbank, ontworpen om superieure bewegingcontrole te bieden bij trek- en compressietests. Met een capaciteit tot 500N / 50kg en een totale verplaatsing van 229 mm, is deze teststand ideaal voor verschillende toepassingen in omgevingen met een beperkte ruimte.
Uitgelichte Kenmerken:
- Veelzijdigheid en Precisie: Uitgerust met een handwiel dat een precieze bediening mogelijk maakt, wat zorgt voor nauwkeurige en consistente resultaten.
- Compact Ontwerp: Met een gewicht van slechts 4,5 kg en een compact formaat is het perfect voor gebruik in laboratoria en werkplaatsen ook met een beperkte ruimte.
Geavanceerde Kenmerken:
- Brede Compatibiliteit: Perfect voor gebruik met Mark-10 digitale krachtmeters en accessoires, wat de samenstelling van complete testoplossingen vergemakkelijkt.

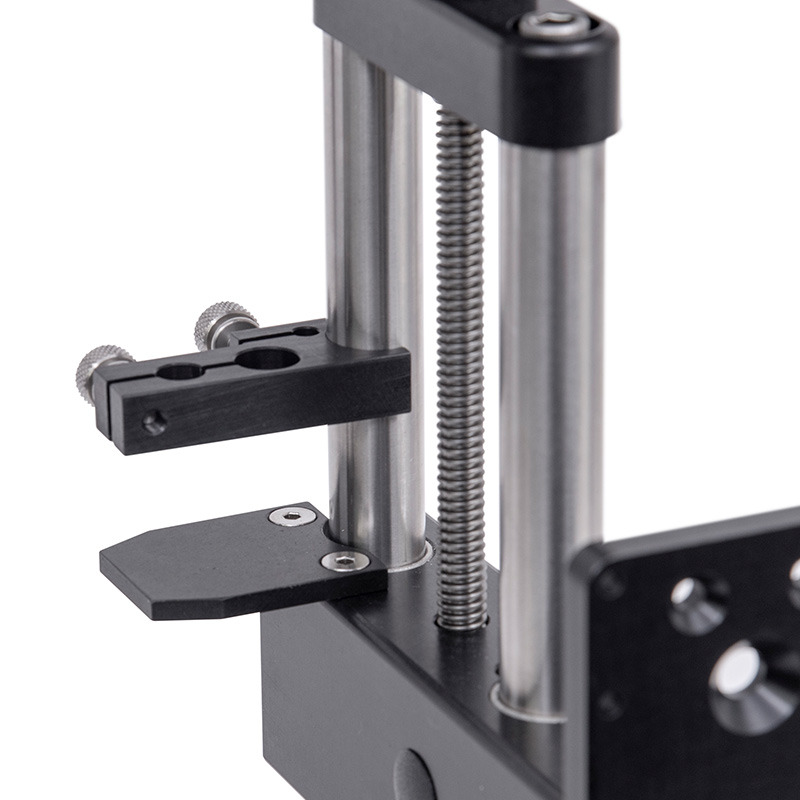

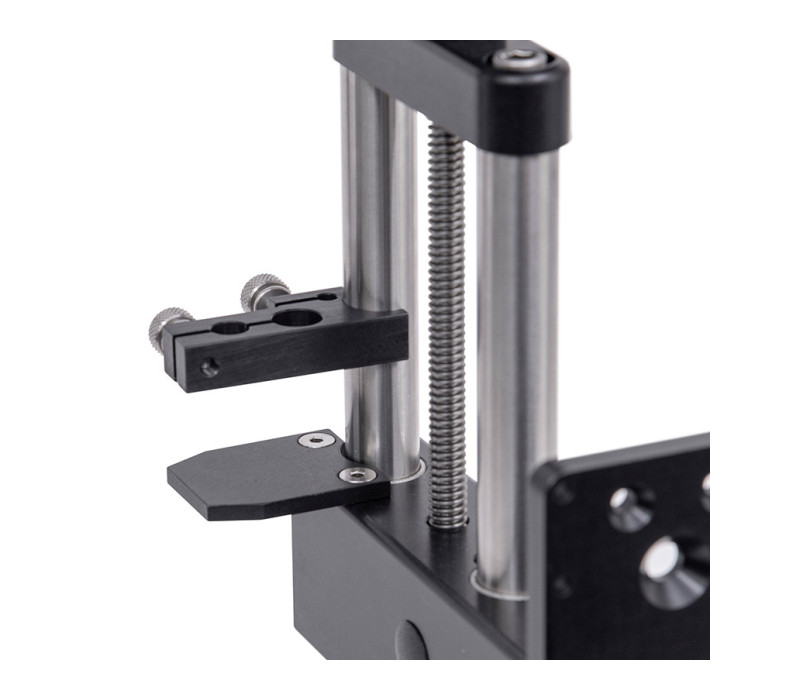

- Opties voor Maatwerk: Verkrijgbaar met kits om een wijzerplaatindicator te monteren, wat flexibiliteit biedt in meting en om verplaatsing te monitoren.
Voor meer informatie over hoe de ES20 uw krachtmetingen kan verbeteren, neem contact met ons op.
Kenmerken
- Gaten aanwezig om de trekbank te monteren

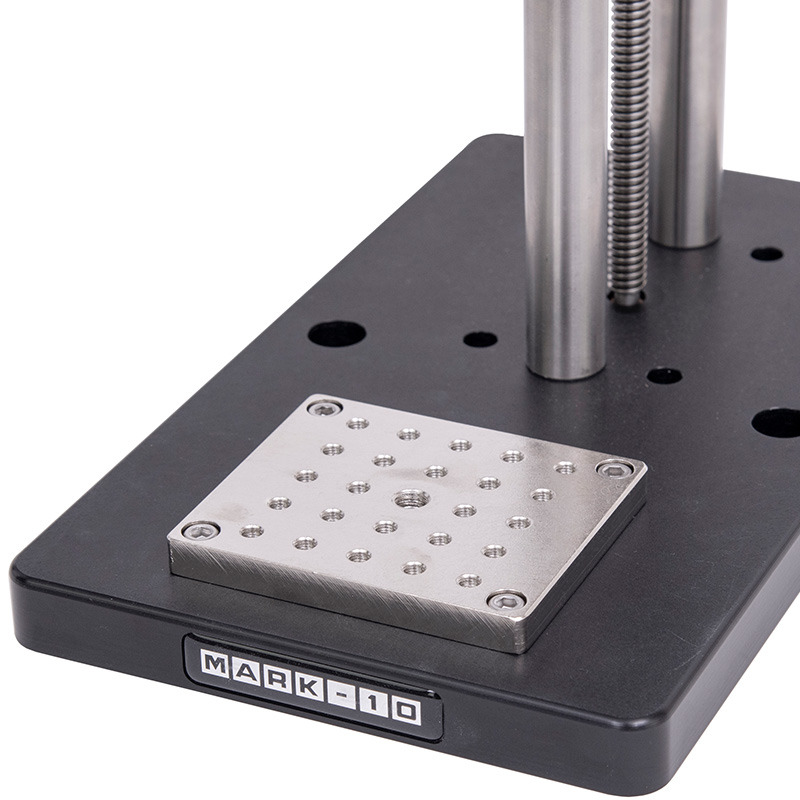

- Grote grondplaat met 5 #10-32 gaten voor het bevestigen van opzetstukken en klemmen

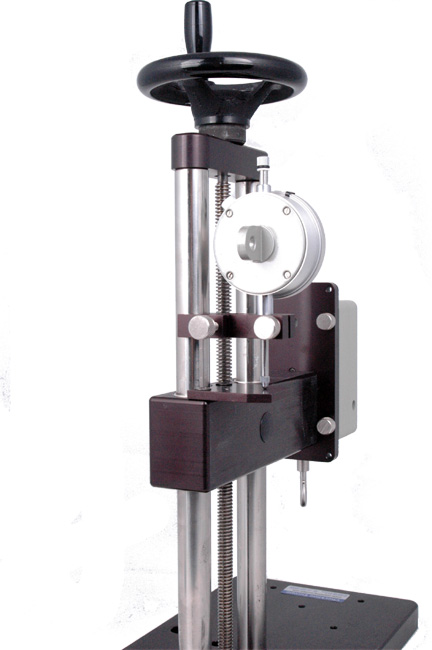

- Optionele verplaatsing indicator set (25,4 mm)

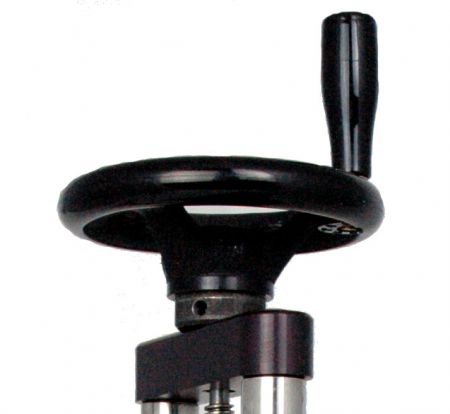

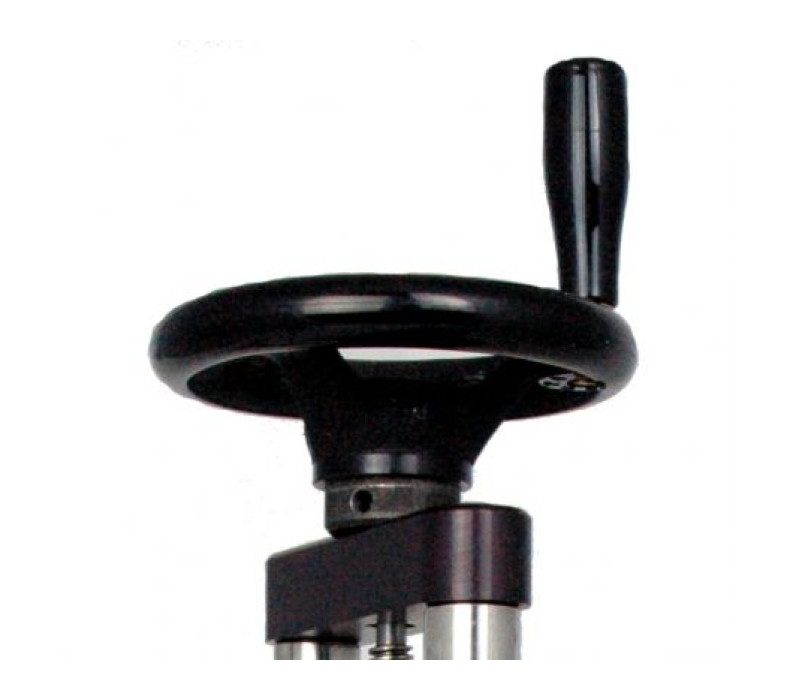

- Bediening met handwiel voor nauwkeurige controle tijdens het testen.
- Compatibel met alle Mark-10 krachtmeters, accessoires en grepen, wat zorgt voor een breed scala aan bruikbaarheid.
- Er zijn ook montagesets voor krachtmeters van concurrenten verkrijgbaar, die meer flexibiliteit bieden voor uiteenlopende testbehoeften

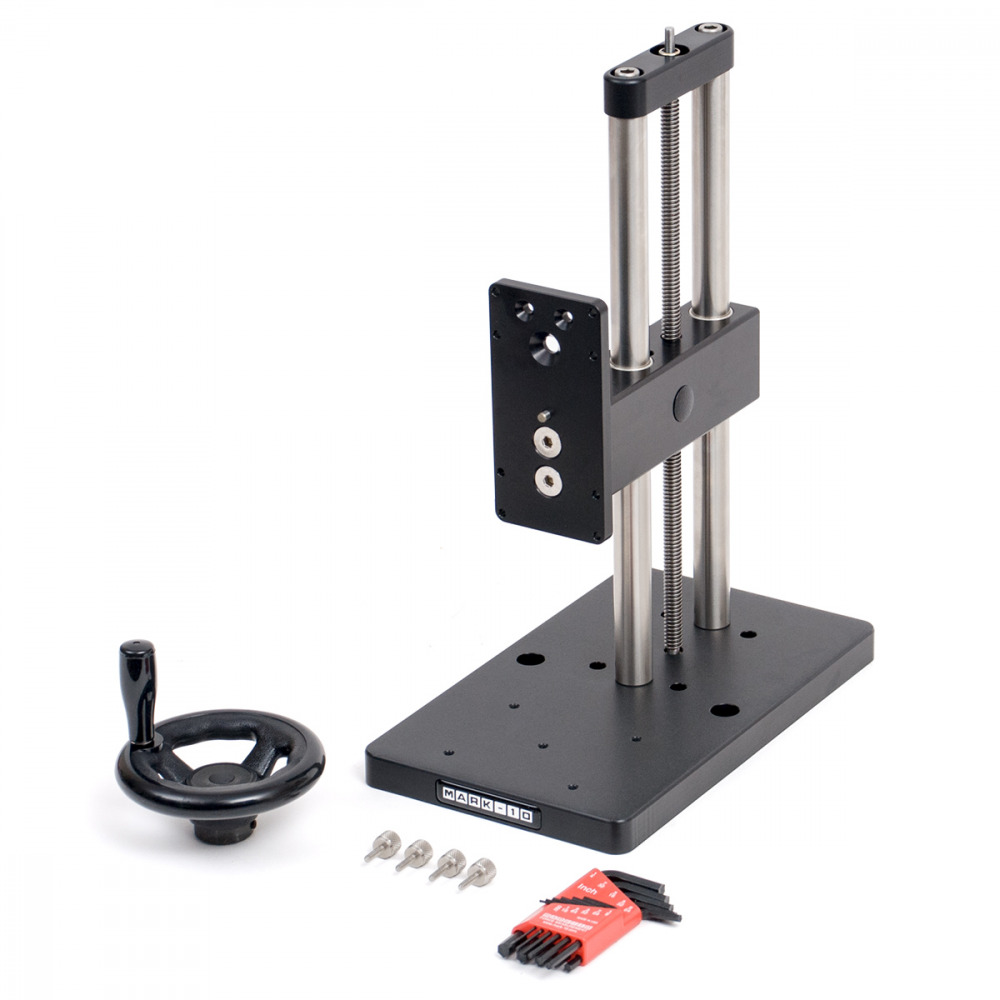

De ES20 handmatige krachttestbank wordt geleverd met:
- Inbussleutelset
- Handwiel
- 4 Duimschroeven voor krachtmeter
Manual test stand comparison
| Model | Krachtbereik | Maximale testslag | Belastingsmethode | Verplaatsing | Maximale testverplaatsing |
|---|---|---|---|---|---|
| ES05 | 150N | 38mm | Veerbelaste hendel | 26,7mm / hendel rotatie | 223mm |
| ES10 | 500N | 229mm | Veerbelaste hendel | 26,7mm / hendel rotatie | 229mm |
| ES20 | 500N | 229mm | Bovenop gemonteerd handwiel | 1,5mm / wiel rotatie | 229mm |
| ES30 | 1000N | 330mm | Verticaal zijdelings gemonteerd handwiel | 1,3mm / wiel rotatie | 356mm |
| TSA750(H) | 3750N | 95mm met eindstops 152 zonder eindstops | Hendel met tandheugel en rondsel, hendel kan in stappen van 30° worden gepositioneerd | 76,2mm / hendel rotatie | Verticaal 267mm Horizontaal 368mm |
| TSB100 | 500N | 95mm met eindstops 152 zonder eindstops | Hendel met tandheugel en rondsel, hendel kan in stappen van 30° worden gepositioneerd | 76,2mm / hendel rotatie | 330mm |
| TSC1000(H) | 5000N | 89mm | In-lijn gemonteerd handwiel | 2,5mm / wiel rotatie | Verticaal 254mm Horizontaal 330mm |
| TSF(H) | 5000N | 102mm | Verticaal zijdelings gemonteerd handwiel | 0,34mm / wiel rotatie | Verticaal 356mm Horizontaal 459mm |
| - De maximale meetafstand en/of ruimte voor teststukken is afhankelijk van de grepen en/of adapters die tijdens het testen worden gebruikt. - De afmetingen geven afstanden aan zonder gebruik van grepen of adapters. - Kolomverlengingen zijn beschikbaar voor alle testopstellingen behalve ES05, ES10 en ES20. - Modellen met (H) zijn verkrijgbaar in verticale en horizontale uitvoering |
|||||

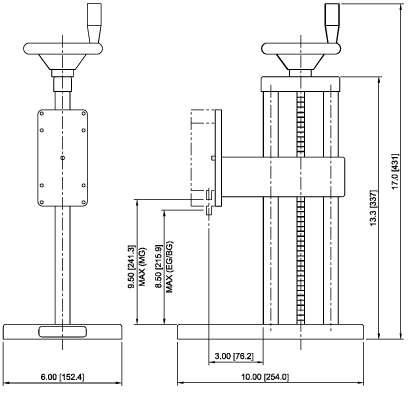

Afmetingen
Afmetingen
Maatvoering voor de ES20 handmatige krachttestbank
Alle maten in inch en (mm)
Gerelateerde Producten
Series-3 Digitale Krachtmeter
- 2000 Hz meetfrequentie
- USB-gegevensuitvoer van continue of individuele datapunten
Meer details
Series-4 Geavanceerde Digitale krachtmeters
- 3000 Hz piek meetfrequentie
- USB, RS-232, Mitutoyo, en analoge uitgangen
Meer details
Series-5 Geavanceerde Digitale Krachtmeter
- High-speed piek meetfrequentie van 7.000 Hz
- USB, RS-232, Mitutoyo en analoge uitgangen, automatische data output via USB/RS-232
Meer details
Accessoires
ES001 Klok Indicator / Afstand Meter
- Geeft een verplaatsing tot 25,4mm weer
- Resolutie van 0,025mm
Meer details

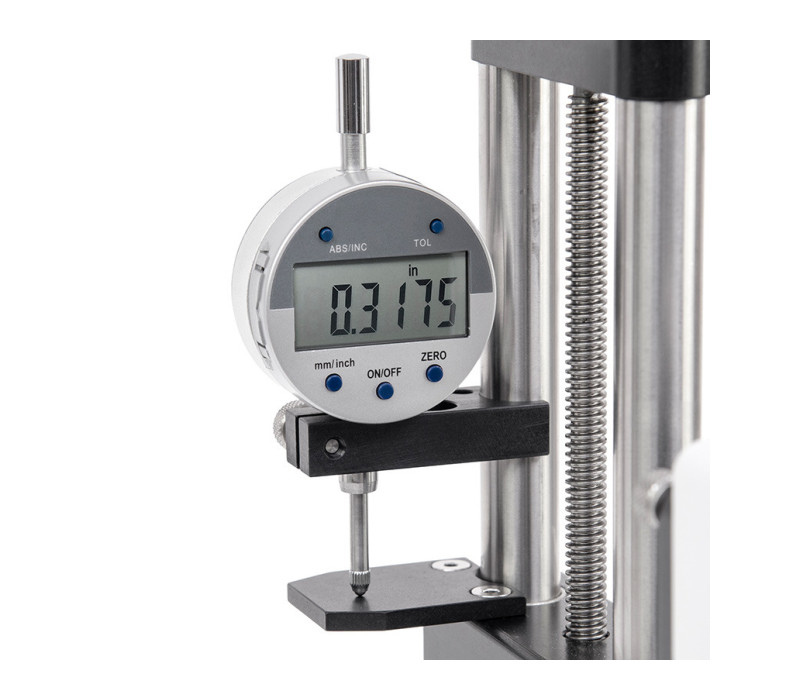

ES002 Digitale Indicator / Afstand Meter
- Geeft tot 25,4 mm verplaatsing weer
- Resolutie van 0,01 mm
Meer details
Categorie Mark-10 Opzetstukken
Checkline Europe heeft een compleet assortiment grepen en hulpstukken en attachments die zijn ontworpen voor gebruik met onze Mark-10 krachtmeters en torsiemeters.
Meer details
Specificaties
| Capaciteit: | 500 N / 50 KG |
| Maximale verplaatsing: | 229 mm |
| Belasting methode: | Draaiwielbediening bovenop de trekbank |
| Beweegsnelheid: | 1,5mm per omwenteling |
| Afmetingen: | 152 mm x 254 mm x 431 mm |
| Gewicht: | 4,5 kg |
| Verzendgewicht: | 5,4 kg |
| Garantie: | 3 jaar |
