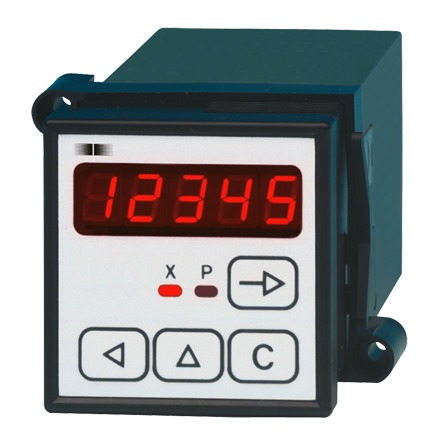

NE216 Multifunctionele voorkeuzeteller met 2 instelbare waarden


Gemaakt in DuitslandIvo multifunctionele voorkeuzeteller met 2 instelbare waarden. Kan gebruikt worden in allerlei toepassingen. Te programmeren als voorkeuzeteller, tijdsmeter, opteller.

Block diagram
Pin assignment

Kenmerken
  • Hoofdteller met 2 instelbare waarden
  • Schaal kan ingesteld worden: 0.0001...999.99
  • Interface RS485
  • Startwaarde kan ingesteld worden
  • Voorkeuze mode kan geprogrammeerd worden:
    - Progressief - Sleepwiel voorkeuze

Afmetingen
Afmetingen-NE216


Accesoires
Optioneel verkrijgbaar voor teller NE216

Z 100.02A Flexibele transp. beschermende cover for 1 teller
Z 100.04A Flexibele transp. beschermende cover for 2 tellers

Z 118.033 Adapterplaat voor schroefbevestiging
Z 118.034 Adapterplaat voor vastklembevestiging
Z 118.035 Adapterplaat voor vastklembevestiging met grote voorplaat

Hieronder worden de afmetingen weergegeven...





Specificaties
Display:7-segmenten LED display
5-cijferig display met werkelijke waarde, 7.6 mm hoog
Decimale punt kan worden geprogrammeerd
Nulonderdrukking
Minteken voor negatieve waarden
Besturing, keypad:Via de tiptoetsen op de voorkant
Afmetingen voorkant:DIN behuizing 48 x 48 mm
Montage:Voorplaat kan gemonteerd worden
Bevestiging:Vast te klemmen
Gewicht:AC Versie: ca. 260 g
DC Versie: ca. 140 g
Type verbindingen:Plug-in schroefstekkers, 5.08 mm / 3.81 mm
Kernoppervlakte:Max. 1.5 mm2
Behuizingmateriaal:Zwart Polycarbonaat, UL 94V-0
Voorplaat materiaal:Polyester
Geleverd voltage:Keuze uit 2 voltages via een schakelaar op het apparaat.
Altijd instellen op een hoger voltage dan aangeleverd wordt.
115 ±10% / 230 VAC ±10% (50 / 60 Hz)
24 / 48 VAC ±10% (50 / 60 Hz)
12...30 VDC ±10%, 5% residual ripple
Stroomopname:5 VA, 4 W
Sensor Voeding:12...26 VDC / 60 mA
Signaal ingangen:Comparator ingangen
PNP, NPN of AC-logic
Voltage niveau 4...40 V
Ingangsweerstand 3 kOhm
Telratio:Kan ingesteld worden op 3 Hz, 25 Hz, 10 kHz
Aansturingsingangen:2 aansturingsingangen voor reset, stop, hold, print, etc.
Signaal uitgangen:Kan geprogrammeerd worden als tijdelijke of permanente signalen
Impuls tijd kan geprogrammeerd worden tussen 0.01...99.99s
Relais signaal uitgangen:2 zwevende relais, te programmeren als standaard gesloten of open
Interne vonkonderdrukking
Max. schakelbaar voltage 250 VAC /110 VDC
Max. schakelbare stroom 1 A
Max. schakelbare capaciteit 150 VA / 30 W
Electronische signaal uitgangen:Optocoupler uitgangen
Max. schakelvoltage 50 V
Max. schakelstroom 15 mA
Max. restvoltage < 1 V
Gegevens opslag:> 10 jaar via EEPROM
Werkwijze:In te stellen als "optellen" of "aftrekken"
Manieren van tellen van signaal ingangen A/B:UP / DOWN, A - B, A + B, A 90° B x1, A 90° B x2, A 90° B x4
Omgevingstemperatuur:0...+50 °C
Opslag Temperatuur:-20...+70 °C
Relatieve vochtigheid:Max. relatieve vochtigheid 80 %, bij 25 °C, niet condenserend
Bescherming:Voorkant IP 65 tot DIN 40050
Algemene classificatie:EN 61010 Deel 1
- Beschermingsklasse II
- Overstroom beveiliging categ. II
- Besmettingsfactor 2
Interferentie immuniteit:EN 50082-2
Uitgezonden interferentie:EN 50081-1

Downloads
Indien het gewenste model niet in de prijslijst staat is de prijs op aanvraag
