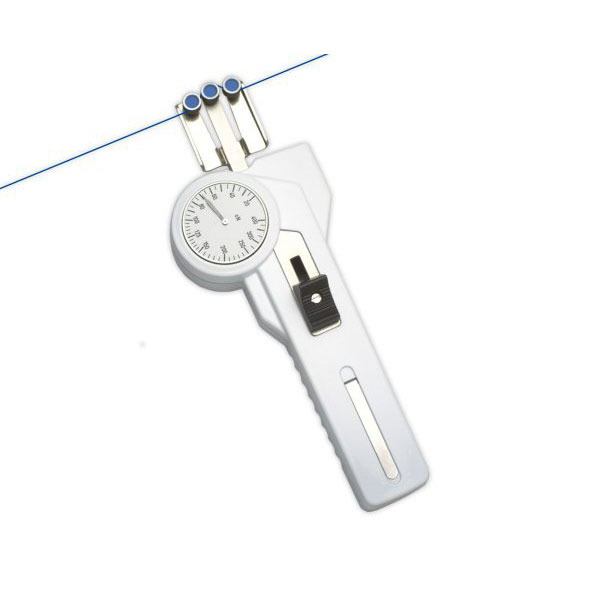

DXE Spanningsmeter met kleine meetkop
Spanningsmeter met kleine meetkop. Ideaal voor gebruik waar de ruimte beperkt is of waar draden dicht langs elkaar lopen.Het model DXE wordt aangeraden wanneer het standaard model (DX2) niet gebruikt kan worden.
Opmerking: dit model beschikt niet over materiaaldikte compensatie.
- Naar buiten gedraaide randen zorgen dat de te meten materialen netjes in de groeven vallen
- De speciale vingersteun die aan de achterkant is gevestigd vermindert de inspanning om de geleiderollen te bewegen
- Grote, makkelijk te lezen schaalverdeling. (41 mm Ø)
- Certificate of Compliance with the order 2.1 according DIN EN 10204 word meegeleverd
- Van kogellagers voorziene V-vormige geleiderollen
- De meter kan gemonteerd worden voor continue spanningsmetingen
- Alle meters worden gekalibreerd voor de hoogste nauwkeurigheid
- Stevige aluminium behuizing
- Optioneel verkrijgbaar: Inspectiecertificaat 3.1 volgens DIN EN 10204 met kalibratie rapport
| Model | Ranges | Meetkop breedte (mm) | Meetkop lengte (mm) | SCHMIDT kalibratie materiaal * | |
| DXE-50 | 10-50 | 38 | 47 | PA: 0,12 mm Ø | |
| DXE-120 | 20-120 | 38 | 47 | PA: 0,12 mm Ø | |
| DXE-200 | 20-200 | 38 | 47 | PA: 0,12 mm Ø | |
| DXE-400 | 20-400 | 38 | 47 | PA: 0,20 mm Ø | |
| DXE-1000 | 50-1000 | 38 | 47 | PA: 0,30 mm Ø | |
| DXE-2000 | 200-2000 | 38 | 47 | PA: 0,50 mm Ø | |
| Andere bereiken spanningsmeters op aanvraag beschikbaar. Ook andere meeteenheden zijn mogelijk, zoals gram * Geschikt voor 95% van de toepassingen - PA = Polyamide Monofilament Speciale kalibratie met door de gebruiker aangeleverde voorbeelden wordt aangeraden indien dit materiaal significant verschilt van het door SCHMIDT gebruikte kalibratiemateriaal wat betreft diameter, stijfheid of vorm. Voor deze kalibratie moet een materiaal voorbeeld van ongeveer 5m toegestuurd worden. | |||||
| Code | Geleideroller materiaal | Lijn snelheid | |
|---|---|---|---|
| Code: Standaard | gehard aluminium | 900 |
|
| K | Gehard aluminium | 3500 |
|
| T | Hard plastic (POM), zwart | 1000 |
|
| W | Vernikkeld staal | 1000 |
|
Levering omvat:
Spanningsmeter met transportkoffer, handleiding in Engels of Duits (op verzoek).
Spanningsmeter met transportkoffer, handleiding in Engels of Duits (op verzoek).
| Kalibratie: | Volgens SCHMIDT fabrieksprocedure |
| Nauwkeurigheid: | ±1% van het meetbereik of ±1 graad van de schaal |
| Scala diameter: | 41 mm |
| Temperatuur bereik: | 10-45ºC |
| Luchtvochtigheid: | 85% Relatieve Luchtvochtigheid, max. |
| Behuizing: | Gegoten aluminium |
| Afmetingen: | 188 x 85 x 45 mm (L x W x H) |
| Gewicht, net (bruto): | ong. 470 g (1000 g) |
