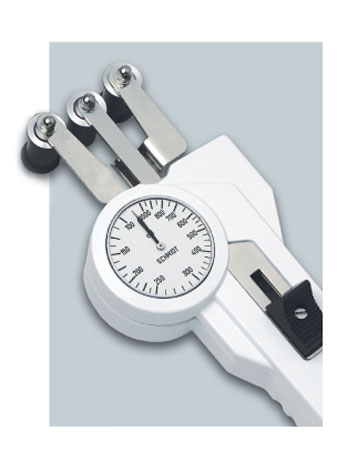

DXT Spanningsmeter met cylindervormige geleiderollers die van de gebruiker afwijzen

Spanningsmeter voor allerlei soorten banden

Let op: Bij dit model wordt geen materiaaldikte compensatie en filament geleider geleverd

Kenmerken

Buitenste geleiderollers hebben opstaande randen
Mogelijkheid tot vaste installatie van de spanningsmeter om constant te meten
Gelagerde geleiderollers verkrijgbaar met diktes van 7-50 mm
Stevige aluminium behuizing
Elk instrument is individueel gekalibreerd om de hoogste nauwkeurigheid te kunnen garanderen
41mm Ø wijzerplaat
De speciale vingersteun die aan de achterkant is gevestigd vermindert de inspanning om de geleiderollen te bewegen
Certificate of Compliance with the order 2.1 according DIN EN 10204 word meegeleverd
Optioneel verkrijgbaar: Inspectiecertificaat 3.1 volgens DIN EN 10204 met kalibratie rapport

Spanningsbereik

Model	Ranges	*Meetkopbreedtes (mm)**	Rollerbreedtes (mm)
DXT-50	10-50	57	7
DXT-120	20-120	57	7,10,15,20,30
DXT-200	20-200	57	7,10,15,20,30
DXT-400	20-400	57	7,10,15,20,30
DXT-1000	100-1000	57	7,10,15,20,30,36,41,50
DXT-2000	200-2000	117	7,10,15,20,30,36,41,50
DXT-5000	400-5000	117	7,10,15,20,30,36,41,50
DXT-10K	2,5-10 daN	117	7,10,15,20,30
DXT-20K-L	5-20 daN	117	7,10,15,20
Er zijn ook andere soorten spanningsmeters, meetkop breedtes en materiaal kalibraties beschikbaar, bijvoorbeeld met de wijzerplaat in grammen of kilogrammen. Informatie over deze spanningsmeters is beschikbaar op aanvraag * Afstand tussen de buitenste geleiderollen ** Geschikt voor 95% van de toepassingen - PA = Polyamide Monofilament Speciale afstelling door middel van monsters, geleverd door de klant wordt aangeraden als het materiaal significant verschilt van de SCHMIDT standaard in diameter, stugheid of vorm. In dit geval is een monster van het materiaal nodig van ongeveer 5 meter

Rollers

Code	Geleideroller materiaal	Lijn snelheid
Code: Standaard	Gehard aluminium (Uitzondering: 7 mm rollers zijn gemaakt van vernikkeld staal)	1000

Opties

Leveromvang

Levering omvat:
Spanningsmeter met draagtas, gebruikers handleiding in het Engels of Duits naar keuze

Specificaties

Kalibratie:	Volgens de SCHMIDT fabrieksprocedure
Nauwkeurigheid:	±1% full scale or ±1 graduation on scale
Scala diameter:	41 mm
Temperatuur:	10-45ºC
Luchtvochtigheid:	85% RH, max.
Behuizing materiaal:	Gegoten aluminium
Afmetingen:	188 x 85 x 45 mm (LxBxH)
Gewicht, netto (bruto):	ong. 520 g (1300 g)
