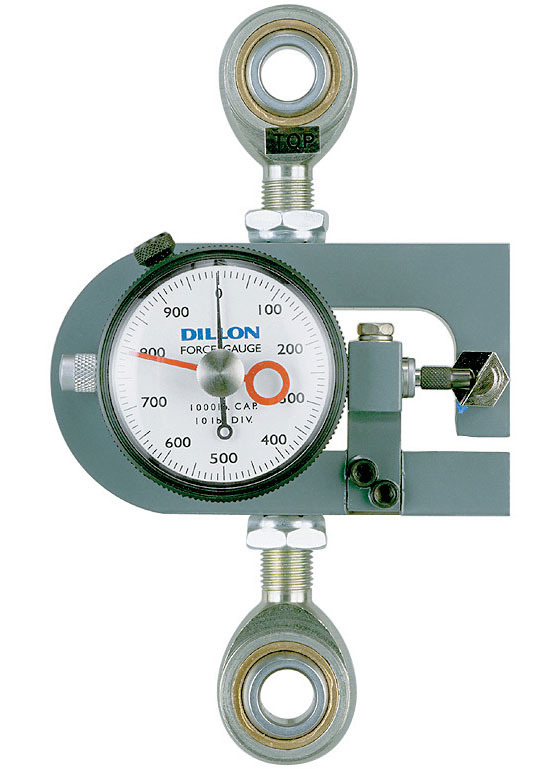

X-PP Analoge krachtmeter voor het meten van trek- en drukkrachten
De analoge Dillon X-PP krachtmeters zijn gekalibreerd voor druk- en trekkrachtmetingen en zijn verkrijgbaar in vier pond- en drie kilogram-versies met capaciteiten tot 1000 kg of 2500 lb. De nauwkeurigheid is ± 4% van de capaciteit.
Model X-PP-dynamometers met capaciteiten tot 250 kg / 500 lb worden geleverd met twee zelfuitlijnende kogelgewrichtkoppen voor trekkrachtmetingen. De kracht wordt overgebracht met een verbindingsstuk dat door middel van een slippassing met de stangkoppen moet worden verbonden.
De versies van 1000 kg / 2500 lb worden geleverd met twee beugeladapters, beugels en bouten. In dit geval wordt de trekkracht overgedragen via de schakels.
Voor drukkrachtmetingen moeten de schakels worden verwijderd. Alle X-PP druk- en trekkrachtmeters worden geleverd met een sferische connector voor drukkrachtmetingen.
Aan de onderzijde van de X-PP krachtmeters bevindt zich tegenover de kogel een schroefgat.
De meetschalen zijn verkrijgbaar in kilogram en pond.
- Nauwkeurigheid ± 4% van de capaciteit
- Voor druk- en trekkrachtmetingen
- Capaciteit tot 1000 kg
| Model | Capaciteit | Resolutie | Load Pointer |
|---|---|---|---|
| 30796-0021 | 50 kg | 1 kg | |
| 30798-0029 | 250 kg | 5 kg | |
| 30800-0025 | 1000 kg | 20 kg | |
| 30795-0014 | 50 lb | 1 lb | |
| 30796-0013 | 125 lb | 2,5 lb | |
| 30798-0011 | 500 lb | 10 lb | |
| 30800-0017 | 2500 lb | 50 lb |
| Capaciteit | Doorbuiging |
|---|---|
| 25 - 100 kg | 0,48 mm |
| 200 kg | 0,41 mm |
| 500 kg | 0,46 mm |
| 1000 kg | 0,28 mm |
| 2000 & 5000 kg | 0,25 mm |
| Gemeten tussen de middelpunten van de bovenste en onderste bevestigingspunten | |
- Schokloze meetklok, voor toepassingen waarbij de uitgeoefende kracht abrupt verandert (kan niet worden gecombineerd met de load pointer)
- Op verzoek van de klant kan de rustpositie van de wijzer tijdens de productie worden ingesteld op 12, 3, 6 of 9 uur. De standaardpositie is 12 uur
De X-PP krachtmeters worden geleverd als complete kit, bestaande uit:
- X-PP Krachtmeter
- Draagkoffer
- Kalibratiecertificaat
- Sferische connector voor drukkrachtmetingen (voor alle modellen)
- Kogelgewrichtkoppen voor modellen met een capaciteit tot 1000 kg
- Schakels en bouten voor modellen met een capaciteit vanaf 1000 kg
| Nauwkeurigheid | ± 4% van capaciteit |
| Gebruikstemperatuur | Tot 48°C |
| Garantie | 2 jaar |
| Overbelastingsbescherming | Onbedoelde overbelastingen tot 30% van de capaciteit kunnen worden opgevangen zonder de comparator van de afbuigbalk te beschadigen. |
Beschikbaarheid: Beschikbaar: 1 - 3 dagen, Levertijd: 1 - 3 weken, speciale bestelling aanvraag
