ZX-5 Ultrasone wanddiktemeter met USB-uitgang voor enkele waarde

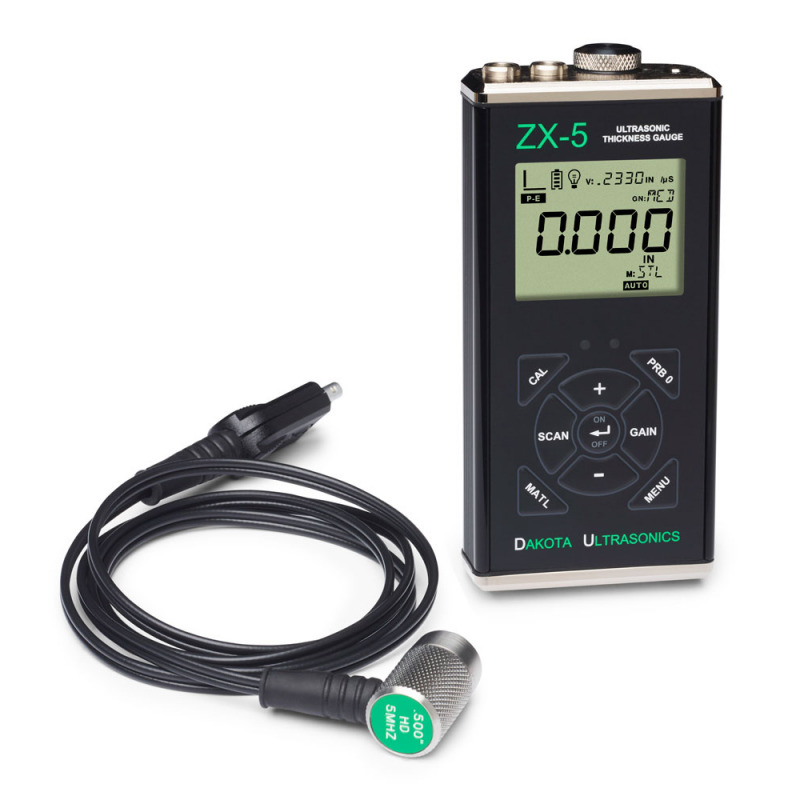

Dakota Ultrasonics ZX-5 Ultrasone wanddiktemeter.
Totaal meetbereik (afhankelijk van materiaal en type transducer / sonde): 0,63 - 914,4 mm
Meetbereik op staal (met standaard T-102-2000 sonde): 1,00 - 199,9 mm
De Dakota ZX-5 wanddiktemeter meet nauwkeurig de wanddikte en de mate van corrosie van alle metalen, keramiek, glas en de meest harde kunststoffen - vanaf slechts één kant!
Het kan een dikte tot 915 mm meten, afhankelijk van het materiaal en de transducer.
De ZX-5 wordt geleverd met een USB-C-poort voor de overdracht van een enkele gegevenswaarde naar een pc of het gewenste programma voor gegevensverzameling. Het heeft GEEN ingebouwd geheugen.
De ZX-5 stelt de operator in staat om te kiezen uit 8 vooraf ingestelde materialen en om 2 aangepaste materiaalsnelheden te programmeren, plus maakt het mogelijk om de snelheid naar wens aan te passen en stelt de eindgebruiker in staat om te kalibreren tot een monster met een bekende dikte waarbij de snelheid automatisch is berekend.
Om de lineariteit over een groot bereik te optimaliseren, kan de gebruiker bovendien een 2-puntskalibratie uitvoeren op twee monsters met een bekende dikte.
De optimale snelheid wordt automatisch berekend om de hoogste nauwkeurigheid en lineariteit tussen de lage en hoge kalibratiepunten te bieden.
De ZX-5 kan worden gebruikt in een modus voor enkele diktemeting of in een scanmodus, waarbij de sonde over een groot meetgebied wordt gesleept. De minimumdiktemeting die tijdens de "scan" is geregistreerd, wordt weergegeven.
- Meetbereik:1,00 - 199,9 mm (met standaard meetsonde T-102-2000) - 0,63 - 914 mm (afhankelijk van meetsonde en materiaal)
- Resolutie: 0,01 mm
- Garantie: 5 jaar
- IP65 Geclassificeerd
- Eenheden instelbaar: mm of inch weergave
- 2-Punts kalibratie op monsters/samples met een bekende dikte voor de hoogste nauwkeurigheid en lineariteit
- Single-Value USB-Uitgang
- Instelbare GAIN (sterkte) voor het fijn afstellen bij van specifieke materialen en toepassingen
- Oppervlakte-scan met 100 metingen per seconde
- Verlicht LCD-scherm met geavanceerde informatie
- Statusbalk met stabiliteitsindicator
- Pulse-echo meting
- Inclusief NIST traceerbaar kalibratiecertificaat
 | Minimum Radius for Convex Surfaces | 8,89 mm |
| Minimum Radius for Concave Surfaces | 76,2 mm | |
 | Minimum Headroom | 25,00 |
 | Minimum Sample Diameter | 3,8 mm |
 | Minimum Substrate Thickness - F | n.v.t. |
| Minimum Substrate Thickness - NFe | n.v.t. |
De ZX-5 wordt geleverd als een complete set:
- ZX-5 Ultrasoon wanddiktemeter
- Ultrasone meetsonde T-102-2000 1/4 / 5 MHz Dual Element
- 120 ml Koppelingsgel
- NIST traceerbaar kalibratiecertificaat
- 2 AA-batterijen
- USB-C-kabel voor gegevensoverdracht
- Handleiding
Alles wordt geleverd in een met schuim gevoerde kunstof opbergkoffer.
| Meetbereik | 1,00 - 199,9 mm (met standaard sonde T-102-2000) 0,63 - 914 mm (afhankelijk van sonde en materiaal) |
| Resolutie | 0,01 mm |
| Meetmodus | Pulse-Echo (P-E) |
| Snelheidsbereik | Instelbaar van 305 - 18.542 m/sec |
| Display | 4½-Cijferig, 1,3 cm hoog LCD met instelbare achtergrondverlichting, door onderverdeling in afzonderlijke segmenten duidelijke weergave van de geavanceerde informatie |
| Verversingssnelheid display | 10 Hz |
| Pulsrate | 200 Hz (200 Pulse/Sek) |
| Gain | 40-52 dB bereik: in 3dB stappen |
| Meetsonde (standaard) | T-102-2000 1/4 ", 5,0 MHz sonde met twee elementen contactoppervlak 5/8" (17 mm) Gemaakt van PEEK (Polyethylethylcytone) |
| Optionele Sondes | 1 - 10 MHz, 3/16 "tot 1 inch |
| Kabel meetsonde | 1,2m waterdicht met ongepolariseerde, eenvoudig aan te sluiten connectoren.
Lengte tot 15m op aanvraag leverbaar |
| Meeteenheden | instelbaar: mm of inch weergave |
| Batterijen | 2x AA-batterijen (oplaadbare batterijen kunnen ook worden gebruikt) |
| Levensduur Batterij | 45 uur bij continu gebruik |
| Temperatuur grenzen | Omgeving: -30 tot 75° C Materiaal: -20 tot 100° C Speciale meetkop voor hogere temperaturen beschikbaar |
| Beschermingsklasse | IP65 |
| Behuizing | Geëxtrudeerd aluminium met nikkel gecoate eindstukken/deksels |
| Afmetingen | 63,5 x 31,5 x 131,3 mm (LxBxH) |
| Gewicht | 308 Gram |
| Certificeringen | NIST traceerbaar en MIL-STD-45662A CE- gecertificeerd |
| Garantie | Meter: 5 jaar Meetkop: 90 dagen (verbruiksartikel) |
Beschikbaarheid: Beschikbaar: 1 - 3 dagen, Levertijd: 1 - 3 weken, speciale bestelling aanvraag
