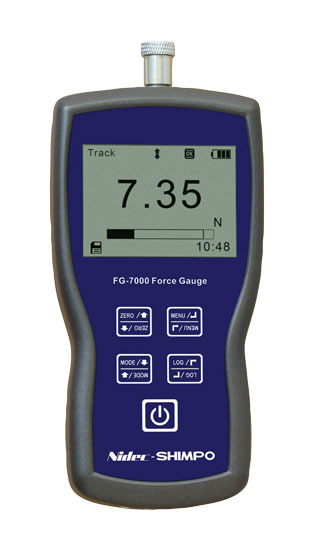

FG-7000 Digitale Krachtmeter
De Checkline FG-7000 Serie Digitale Krachtmeters is verkrijgbaar in 8 verschillende modellen van 5 N tot 1000 N.
De robuuste behuizingen van de krachtmeters zijn ontworpen om perfect in de hand te passen voor mobiele metingen. Het grote verlichte, 180° automatisch omkeerbare display, compressie-/spanningspictogrammen, in combinatie met het dubbel gelabelde toetsenbord maakt het mogelijk om direct over te schakelen van push- naar pull-testen voor draagbare of testbanktoepassingen.
De meertalige FG-7000’s bieden menuprogrammering voor eenvoudige selectie en instelling van het instrument volgens uw gewenste vereisten.
3 Selecteerbare meetmodi:
- Track mode voor live metingen;
- Peak mode blijft de hoogst gemeten waarde weergeven totdat deze wordt overschreden;
- Auto peak mode is vergelijkbaar met de Peak mode, behalve dat de weergegeven piekwaarde na een geïnstalleerde tijdsperiode wordt gereset.
Programmeerbare limieten geven een snelle visuele en hoorbare indicatie of een test geslaagd of mislukt is op het LCD-scherm. Bovendien kan de comparatoruitgang worden ingesteld voor integratie van het instrument in uw kwaliteitssysteem voor herhaalbare tests.
De digitale krachtmeter kan eenvoudig een meetwaarde loggen voor eenvoudige data-acquisitie, of worden ingesteld voor continue gegevensopslag. Gegevens kunnen van het scherm worden afgelezen, naar de optionele printer worden gestuurd of gedownload worden voor analyse of grafische weergave middels het gratis softwareprogramma.
Het geheugen van 1000 punten met programmeerbare groepen zorgt ervoor dat meerdere tests kunnen worden geregistreerd en gemakkelijk kunnen worden gescheiden bij het laden.
- 1. Batterijpictogram: Batterijniveau of oplaadstatus. Knippert wanneer de meter moet worden opgeladen.
- 2. OK/OV Indicator: onder ondergrens; tussen onder- en bovengrens; over de bovengrens
- 3. Krachtpictorgram: Geeft krachtrichting aan (Spanning/Compressie)
- 4. Testmodus pictogram: Drie verschillende modi: Track, Peak en Auto Peak.
- 5. Weergegeven meetwaarde
- 6. Analoge balk: geeft de huidige positie op volledige schaal aan. Wanneer de balk het gebied binnengaat dat wordt omsloten door de stippellijn, betekent dit dat de capaciteit op volledige schaal wordt overschreden en overbelast.
- 7. Opslag pictogram: Geeft weer wanneer gegevens worden opgeslagen.
- 8. Systeemtijd
- 9. Eenheden Indicator: Geselecteerde technische eenheid.
- 1000 Hz Sample Rate gecombineerd met 0,2% F.S. nauwkeurigheid zorgt voor snelle bemonstering en produceert een geweldige resolutie en nauwkeurigere resultaten
- Bediening in 3 modi: Track, Peak & Auto-Peak
- 180° automatisch omkeerbaar display, spanning/compressie-iconen en dubbel bedrukt toetsenbord maakt gebruik als draagbare meter of ondersteboven gemonteerd op een testbank mogelijk
- Programmeerbare hoge en lage limieten zorgen voor een onmiddellijke visuele en hoorbare indicatie van geslaagde of mislukte tests
- Gegevensverzamelingscapaciteit van 1000 punten kan op het display worden bekeken, naar een optionele printer worden verzonden of naar een softwarepakket worden geüpload voor verdere analyse
- De robuuste, ergonomische constructie van gegoten aluminium maakt gebruik in veeleisende toepassingen mogelijk
- Comparator-uitvoerfunctie biedt de gebruiker gemakkelijke Pass/Fail-testsysteemintegratiemogelijkheden
- De selectie van meerdere talen en technische eenheden zorgt voor flexibel gebruikscomfort
- Fabriekskalibratiecertificaat meegeleverd samen met populaire adapterhulpstukken
- Gratis software voor gegevensregistratie/grafieken beschikbaar als gratis download op de website
Alle modellen worden geleverd als complete kit, inclusief:
- AC adapter/oplader
- USB-kabel
- Haak bevestiging
- Platte tip bevestiging
- Kegel tip bevestiging
- Gekerfde tip bevestiging
- Schachtverlenging bevestiging
- Kalibratiecertificaat
- Engelstalige gebruikershandleiging
- Geleverd in draagkoffer met schuimvulling
| Nauwkeurigheid | ± 0.2% van volledige schaal |
| Meetmodi | Peak, Autopeak of Track Mode |
| Eenheden | mN, N, gf, kgf, ozf, en lbf. (Afhankelijk van bereik) |
| Overbelasting Capaciteit | 150% van volledige schaal |
| Bemonsteringssnelheid | 1000 Hz |
| Display | 54 x 40 mm; puntmatrix LCD met LED achtergrondverlichting |
| Display Update Frequentie | 10 keer/seconde |
| Geheugen | 1000 meetwaarden |
| Setpoint | Programmeerbare limieten |
| Batterij-indicator | Indicator flitst wanneer batterij bijna leeg is |
| Voeding | 3.6VDC 800mAH Ni-MH oplaadbare batterijen |
| Levensduur Batterij | 16 uur bij continu gebruik |
| Oplader / Adapter | Universele USB/BM oplader, Input: 110 ~ 240VAC (niet inbegrepen) |
| Invloed Temperatuur | < 0.03% van volledige schaal per °C |
| Gebruikstemperatuur | -10 - 40°C |
| Relatieve Vochtigheid Opslag | 20 - 80% |
| Behuizingsmateriaal | Aluminium |
| Opslagtemperatuur | -20 - 50°C |
| Relatieve Vochtigheid Gebruik | 5 - 95% |
| Afmetingen | 145 x 73 x 35,5 mm |
| Gewicht | 0,7 kg |
| Land Van Oorsprong | China |
| Garantie | 1 jaar |
| Model | Capaciteit | Resolutie | ||
| FG-002 | 5000,0 mN 5,0000 N 500,00 gf 18,000 ozf 1,1000 lbf | 0,5 mN 0,0005 N 0,05 gf 0,005 ozf 0,0001 lbf | ||
| FG-003 | 10000 mN 10,000 N 1000,0 gf 1,0000 kgf 35,00 ofz 2,2000 lbf | 1 mN 0,001 N 0,1 gf 0,0001 kgf 0,01 ozf 0,0005 lbf | ||
| FG-004 | 20000 mN 20,000 N 2000,0 gf 2,0000 kgf 70,00 ozf 4,400 lbf | 5 mN 0,005 N 0,5 gf 0,0005 kgf 0,01 ozf 0,0001 lbf | ||
| FG-005 | 50000 mN 50,000 N 5000,0 gf 5,0000 kgf 180,00 ozf 11,000 lbf | 5 mN 0,005 N 0,5 gf 0,0005 kgf 0,01 ozf 0,0001 lbf | ||
| FG-006 | 100,00 N 10000 gf 10,000 kgf 350,0 ozf 22,000 lbf | 0,01 N 1 gf 0,001 kgf 0,1 ozf 0,005 lbf | ||
| FG-007 | 200,00 N 20000 gf 20,000 kgf 700,0 ozf 44,00 lbf | 0,05 N 5 gf 0,005 kgf 0,1 ozf 0,01 lbf | ||
| FG-008 | 500,00 N 50,000 gf 50,000 kgf 1800,0 ozf 110,00 lbf | 0,05 N 5 gf 0,005 kgf 0,1 ozf 0,01 lbf | ||
| FG-009 | 1000,0 N 100,00 gf 100,00 kgf 3500 ozf 220,00 lbf | 0,1 N 0,01 gf 0,01 kgf 1 ozf 0,05 lbf |
Beschikbaarheid: Beschikbaar: 1 - 3 dagen, Levertijd: 1 - 3 weken, speciale bestelling aanvraag
