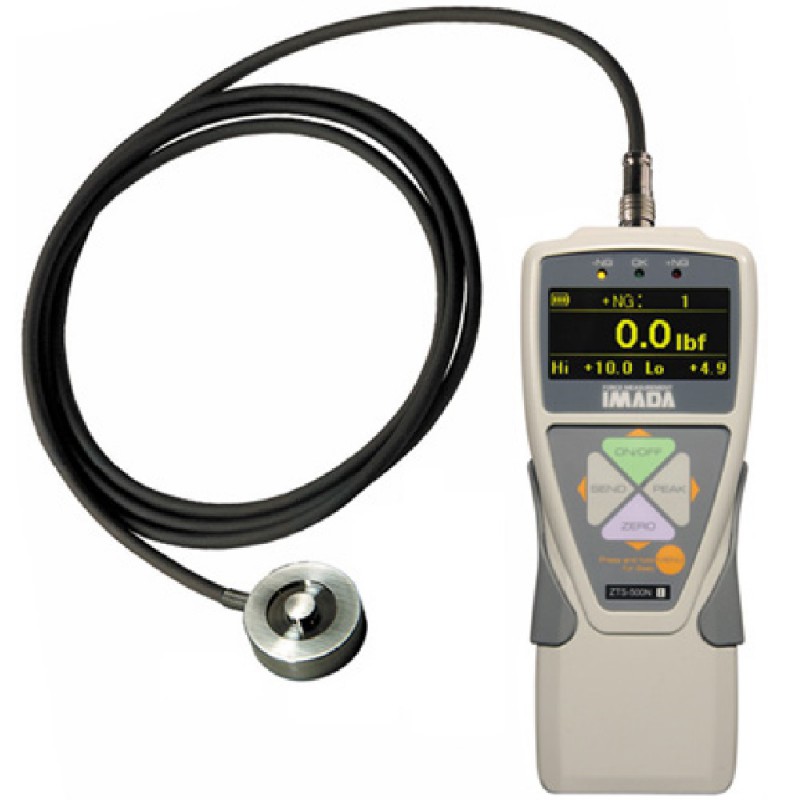

ZT-LM Digitale compressiekrachtmeter met externe sensor
De krachtmeter uit de ZT-LM-serie meet met een externe sensorknop op afstand de compressiekracht en is daardoor ideaal voor gebruik in toepassingen met beperkte toegang. De sensor is aangesloten via een kabel van 2,5 m waardoor het display op een veilige, handige locatie kan worden geplaatst.
De krachtmeter uit de ZT-serie is uitgerust met een elektro lichtgevend display, dat goed zichtbaar is op donkere locaties. De zeer gebruiksvriendelijke meter heeft gemakkelijk te gebruiken menu's. Het menu is tevens in meerdere talen beschikbaar: Engels, Spaans, Frans, Chinees, Duits, Italiaans, Koreaans en Japans.
10 Bereiken van 10N tot 20kN
Een gebruiksvriendelijk menu stelt de gebruiker in staat eenheden, meetmodus, hoge/lage instelpunten, taal, omgekeerde weergave in te stellen en vele andere instellingen aan te passen.
Electro lichtgevend display (ELD) geeft meetwaarde, meeteenheid en piek weer en kan geconfigureerd worden met aanvullende data inclusief data geheugen, +NG telling, grenswaarden, 1e en 2e piekwaarde, verplaatsingswaarde (bij gebruik van een standaard met FA optie), etc.
KLED indicatoren met kleur
waarschuwt de gebruiker bij Go/NoGo omstandigheden. Oranje licht bij minder dan lage grenswaarde, groen licht tussen hoog en laag en rood licht bij overschreiding van maximale grenswaarde.
Verwerken en overdraging van 2.000 actuele gegevens per seconde
Niet alleen de piekwaarde van een hoge meetfrequentie. Optional Force Recorder data acquisitie software is ontworpen om 2.000 gegevens per seconde te verwerken.
The ZT-Serie Krachtmeter is beschikbaar in 2 versies:
Serie ZTS-LM (Standaard) & Serie ZTA-LM (Geavanceerd)
Functie 1: Verplaatsing I/O is mogelijk, dit betekent dat u zowel verplaatsing- als krachtmetingen kunt uitvoeren als u de meter combineert met een trekbank met lineaire schaalverdeling door middel van een passende kabel of DMK schaalverdeling.
Functie 2: Continue data (100 data / sec) kan worden opgeslagen op de USB flash drive, dit betekent dat u per direct 100 data/ sec in CSV formaat op de flash drive kunt opslaan. U kunt ook intern geheugen overdragen op de USB flash drive.
Zelfs in het geval dat u tijdens de meting geen gebruik kunt maken van een PC kunt u de gegevens op de USB flash drive opslaan en later alsnog overdragen op uw PC. Op de PC kunt u de data dan vervolgens in een grafiek in Excel zetten.
Functie 3: Maximum/minimum waarde van data in het interne geheugen kan worden weergegeven.
- Gemiddelde waarden van data in het interne geheugen kan worden weergegeven.
- U kunt een bepaalde laadwaarde (A) instellen en 2 piekwaardes kunnen ingesteld worden voordat de laadwaarde weer daalt.
- Ergonomisch ontwerp met anti-slip grip, robuuste metalen constructie
- Elektroluminescerende display is goed zichtbaar op donkere locaties
- Meertalige programma menu's: Engels, Spaans, Frans, Chinees, Duits, Italiaans, Koreaans, Japans
- Kleur-gecodeerde LED indicatoren en output signaal voor Go/No Go test
- Overbelastingscapaciteit van 200% volledige schaal
- Geheugen voor 1.000 meetwaarden of downloaden
- Externe schakel display vasthouden en wissen
- Interne Ni-MH battery of AC adapter
- Real time en pieke mode (selecteerbaar)
- kgf, lbf en N eenheden kunnen worden geselecteerd
- Overbelasting alarm en uitgangssignaal
- Eenvoudige menustructuur: het programmeren gaat eenvoudig, in acht talen. Selecteerbare eenheden , omgekeerde weergave , hoog/laag instelwaarden , en alle andere functies in duidelijke taal.
- Hoge sampling rate (Max.2000 data / sec.): Legt gemeten krachtwaarden nauwkeurig vast
De complete set bevat:
- Krachtmeter
- Externe sensor met kabel
- Volledige set van opzetstukken
- ZT Logger data- software
- USB-kabel
- AC adapter / lader
- Kalibratie certificate NIST
- Kunstof koffer
| Nauwkeurigheid | ±0.2% van volledige schaal ±1 laatste cijfer |
| Selecteerbare Eenheden | Newtons, kgf(gf) of lbf(ozf) |
| Capaciteit | Tot wel 20kN (compressie) |
| Veilige overbelasting | 200% van de volle schaal (display toont "OVER" bij 110% en hoger) |
| Kabel lengte | Ongeveer 2,5 m |
| Batterij-indicator | 3 stadia: hoog, middel en laag |
| Voeding | Oplaadbare Ni-MH batterij pack of AC adapter |
| Geheugen | Niet-volative geheugen, laaste 1.000 gegevens zijn oproepbaar |
| Configureerbare instellingen | Programmeerbare hoge / lage grenswaarden middels kleur weergave van de LED & uitgangssignaal |
| Uitgangen | Uitgangen USB (virtual COM port), RS-232C, Digimatic en ± 2 VDC analoge uitgang |
| Gebruikstemperatuur | 0 tot 40 °C |
| Garantie | 2 Jaar |
| Electro Lichtgevend Display (ELD) |  |
|||
|---|---|---|---|---|
| Functies | ZTA | |||
| Piekwaarde | ||||
| GO/NO GO beoordeling | ||||
| Omkeerbaar display | ||||
| Gevoeligheid | 4 stappen | |||
| Multi display | ||||
| Intern geheugen | 1000 data | |||
| +/- Kracht | ||||
Automatische nul ti
|
||||
| Automatische uitschakeling | ||||
| Kalender | ||||
| 1e/2e piek | ||||
| Dislocatie detectie bij krachtpiek | ||||
| Dislocatie Reset | ||||
| Uitgang | ZTA | |||
| Serie (RS232C) | ||||
| Mitutoyo digimatisch [*4] | ||||
| Analoog | +/- 2V V.S. ong. | |||
| USB | ||||
| Hoog/laag setpoints | ||||
| Waarschuwing overbelasting | ||||
| Hoog/laag uitgang | ||||
| Geheugen in USB flash drive [USB flash drive wordt niet meegeleverd] |
||||
| Dislocatie | ||||
| Model | Ranges | Resolution |
| ZT-LM-2 | 2,200 lbf 1.000 gf 10,00 N |
0,001 lbf 0,001 kgf 0,01 N |
| ZT-LM-4 | 4,400 lbf 2,000 kgf 20,00 N |
0.001 lbf 0.001 kgf 0.01 N |
| ZT-LM-11 | 11,00 lbf 5,000 kgf 50,00 N |
0,001 lbf 0,001 kgf 0,01 N |
| ZT-LM-44 | 44,00 lbf 20,00 kgf 200,0 N |
0,01 lbf 0,01 kgf 0,01 N |
| ZT-LM-110 | 110,0 lbf 50,00 kgf 500,0 N |
0,1 lbf 0,01 kgf 0,01 N |
| ZT-LM-220 | 220,0 lbf 100,0 kgf 1000 N |
0,1 lbf 0,1 kgf 1 N |
| ZT-LM-550 | 550,0 lbf 250,0 kgf 2500 N |
0,1 lbf 0,1 kgf 1 N |
| ZT-LM-1100 | 1100 lbf 500,0 kgf 5000 N |
1 lbf 0,1 kgf 1 N |
| ZT-LM-2200 | 2200 lbf 1000 kgf 10,00 kN |
1 lbf 1 kgf 0,1 kN |
| ZT-LM-4400 | 4400 lbf 2000 kgf 20,00 kN |
1 lbf 1 kgf 0,01 kN |
Beschikbaarheid: Beschikbaar: 1 - 3 dagen, Levertijd: 1 - 3 weken, speciale bestelling aanvraag
