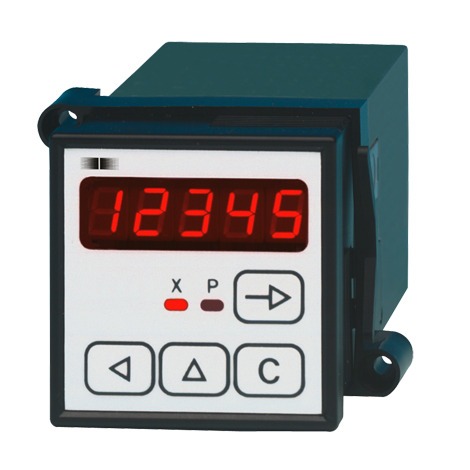

NE210 IVO multifunctionele teller
De NE210 is de populairste multifunctionele teller met een voorkeuze instelling. Deze kan gebruikt worden voor een groot aantal applicaties. De IVO teller geprogrammeerd worden als teller, timer, tijdvertraagde schakeling etc.Timer met 4 verschillende tijd instellingen, vertraging van relaissignaal mogelijk. Beginwaarde van teller kan geprogrammeerd worden. Programmeerbare resolutie.
Blok diagram
Beschikbare aansluitingen (met relais uitvoer)
| Display: | 5-cijferig display met positieve waarden, 7,6mm hoog Decimale punt kan geprogrammeerd worden Nul voor de komma wordt niet weergegeven |
| Bediening: | Membraan-pad met tiptoetsen |
| Afmetingen (voorkant): | DIN behuizing 48 x 48 mm |
| Bevestiging: | Via schroeven aan voorkant, vastklemmen |
| Gewicht: | Versie AC: ca. 260 g Versie DC: ca. 140 g |
| Behuizing materiaal: | Polycarbonaat zwart, UL 94V-0 |
| Membraanmateriaal: | Polyester |
| Omgevings- temperatuur: | 0...+50 °C |
| Opslag temperatuur: | -20...+70 °C |
| Luchtvochtigheid: | Max. rel. luchtvochtigheid 80 %, bij 25 °C |
| Bescherming: | Voorkant IP 65 tot DIN 40050 |
| Classificatie: | EN 61010 Deel 1 - Beschermingsklasse II - Overspanningbescherming klasse II - Vervuilingfactor 2 |
| Stralingsbestendigheid: | EN 50082-2 |
| Uitgezonden straling: | EN 50081-1 |
| Voedingsspanning: | Keuze uit twee voltages (50/60Hz) via switch op teller. Standaard op hoogste waarde ingesteld. - 115 VAC ±10% / 230 VAC +6/-10% - 24/48 VAC ±10% - 24 VDC ±10% |
| Verbruik: | 7 VA, 4.5 W |
| Sensor spanning: | 12...26 VDC / 50 mA |
| Invoer signalen: | Optocoupler invoer Teller invoer A/B - Aansturingsignaal 9...16 mA - Uitschakelsignaal < 0,5 mA - Ingangsweerstand 1,65 kOhm Reset invoer - Aansturingsignaal 5...8 mA - Uitschakelsignaal < 0,5 mA - Ingangsweerstand 3,3 kOhm Kan geprogrammeerd worden als PNP / NPN via jumper |
| Telfrequentie: | Instelbaar van 15 Hz tot 10kHz via DIP switch |
| Uitvoer signaal: | Kan geprogrammeerd worden als tijdelijk of continu signaal; impuls kan ingesteld worden op 0,01 tot 9,99 sec, tolerantie +0,01 sec |
| Relais uitvoer signaal: | Interne vonk bescherming Relais kan als omgekeerd uitvoersignaal geprogrammeerd worden Max. schakelvoltage 250 VAC/110 VDC Max. schakelstroom 1 A Max. schakelcapaciteit 150 VA/30W |
| Electronische uitvoer: | NPN schakeltransistor Max. schakelspanning +35V Max. schakelstroom 50 mA PNP schakeltransistor - Max. schakelspanning 12...24 VDC, bij AC gebruik, afhankelijk van belasting Max. schakelstroom 50 mA, bij DC gebruik - Max. schakelstroom 10 mA, bij AC gebruik |
| Data opslag: | > 10 jaar via EEPROM |
| Gebruiksmodus: | Optellend of aftrekkend, instelbaar via DIP-switch |
Optioneel beschikbaar voor de NE210 teller:
Z 118.033 Frame om de teller met schroeven vast te zetten.
Z 118.034 Frame om teller in een steun te klemmen
Z 118.035 Frame om teller in een steun te klemmen (grotere voorplaat)
Zie hieronder voor afmetingen.
Z 118.033 Frame om de teller met schroeven vast te zetten.
Z 118.034 Frame om teller in een steun te klemmen
Z 118.035 Frame om teller in een steun te klemmen (grotere voorplaat)
Zie hieronder voor afmetingen.
Indien het gewenste model niet in de prijslijst staat is de prijs op aanvraag
