STRATOTEST 4100 StratoTest 4100 Asfalt Laagdiktemeter
De StratoTest 4100 is een verontwikkelende, non-destructieve wegdek laagdiktemeter om asfalt of andere elektrisch isolerende wegdekken te meten. Daar waar de StratoTest oorspronkelijk ontworpen was om slijtage van asfalt te meten, wordt de meter tegenwoordig toegepast bij weginspecties en het elimineren van onnodige kosten volgens de Duitse standaard TPD StB 89. Door zijn veelzijdigheid kan de meter ook gebruik worden als wanddiktemeter of voor het meten van de dikte van ongewapend beton. Meting met de StratoTest worden niet beïnvloed door vochtigheid of temperatuur van het wegdek. Daarnaast zijn zelfs sterke variaties in de magnetische of elektrische eigenschappen van het materiaal of variaties in de omgevingstemperatuur niet van invloed op de meetresultaten. De StratoTest 4100 is ontworpen voor metingen op de werkplek. Deze uiterst nauwkeurige meter geeft directe diktemetingen van wegdekken tijdens bouwwerkzaamheden. Hierdoor kunnen wegen nauwkeuriger en economische gunstiger aangelegd worden.
De eenvoudig te bedienen StratoTest biedt een snelle en nauwkeurige meting die worden uitgevoerd in combinatie met hun relevante meetpunten en stations zonder dat er een uitgebreide set-up plaats hoeft te vinden. Door de directe aanlevering van de testrapporten heeft de StratoTest bewezen de ideale meter voor weginspectie te zijn.

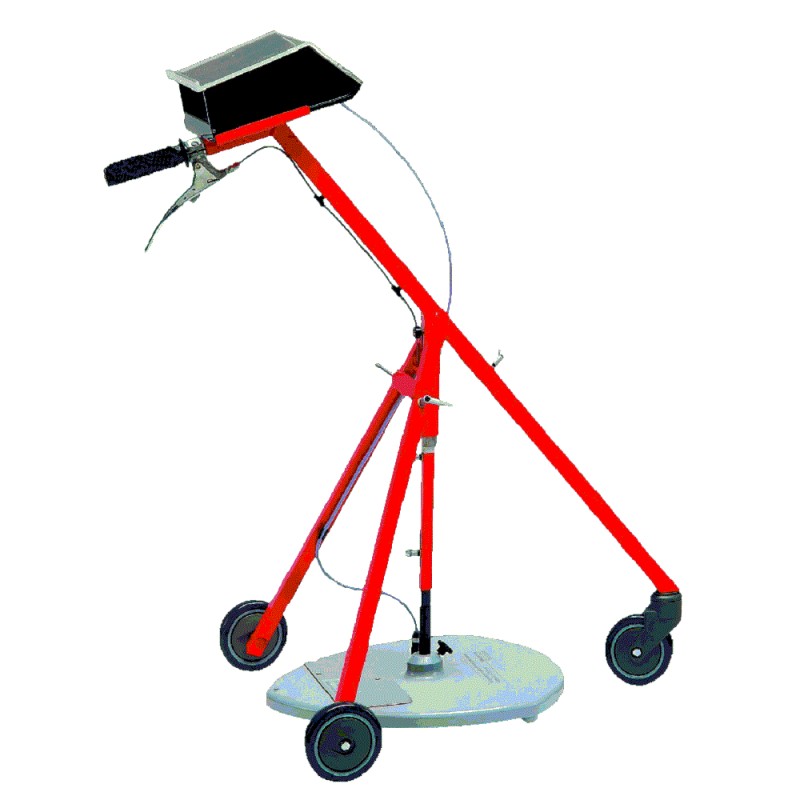

Tijdens bestratingen worden reflecterende folies onder het wegdek geplaatst op vooraf gedefiniëerde meetpunten voor latere inspecties door autoriteiten. Doordat de meter op een opvouwbaar karretje staat kan de meting makkelijk uitgevoerd worden doordat de meter goed transporteerbaar is in elke auto.
De boormethode die oorspronkelijk werd gebruikt voor het meten van wegdekken was destructief, tijdrovend, duur en onnauwkeurig. De StratoTest heeft geen enkele van deze nadelen door de combinatie van compleet non-destructieve metingen met nauwkeurige en herhaalbare testresultaten die in een mum van tijd worden weergegeven. Deze nieuw ontwikkelde meter is gebaseerd op 20 jaar ervaring van vakkundige mensen. Net als de vorige modellen meet deze meter de dikte van alle gebruikte materialen in de wegenbouw.
Voorafgaand aan het leggen van het wegdek worden reflectoren op de ondergrond van het wegdek geïnstalleerd op vooraf gedefiniëerde plaatsen. Net als reflectoren worden zelfklevende aluminium folies of platen (meestal 1 m x 0,3 m) geplaatst in de richting van het verkeer. De reflectoren dienen als referentie voor diktemetingen nadat het wegdek over het meetpunt is gelegd.
De nieuwe StratoTest is niet alleen in staat om met standaard reflectoren te meten maar ook met reflectoren in allerlei verschillende maten, zelf op grote stalen oppervlakken zoals op bruggen. De meetsonde is schijfvorming en werkt op hoge energie frequentie. Als de meetsonde bij de aluminium plaat in de buurt komt registreert deze de dichtheid van het oppervlak die op zijn beurt direct gerelateerd is aan de laagdikte. De StratoTest evalueert de resultaten direct en geeft de meetwaarden digitaal weer in cm of inch.
Een nieuwe zoekmethode maakt het nu mogelijk om simpel, veilig en snel de locatie van de reflectoren te bepalen:
- Akoestisch via een koptelefoon - Optisch door een analoge indicatie
- Digitaal met een vermelding van de laagste meting
De StratoTest kan in twee standen gebruikt worden, de DIRECT modus en de SITE modes.
De DIRECT modus wordt gebruikt bij directe metingen:
Inschakelen - zoeken - meten. De enkele metingen en hun resultaten worden opgeslagen en kunnen direct of later overgedragen worden naar de draagbare MiniPrint of een PC.
De SITE modus biedt de mogelijkheid om code nummers in te voeren voor een duidelijke identificatie van de meting:
- naar de plek
- naar het type wegdek dat wordt gemeten
- naar het meetstation en
- naar de meetpositie binnen het meetstation
De nieuwe StratoTest is niet alleen in staat om met standaard reflectoren te meten maar ook met reflectoren in allerlei verschillende maten, zelf op grote stalen oppervlakken zoals op bruggen. De meetsonde is schijfvorming en werkt op hoge energie frequentie. Als de meetsonde bij de aluminium plaat in de buurt komt registreert deze de dichtheid van het oppervlak die op zijn beurt direct gerelateerd is aan de laagdikte. De StratoTest evalueert de resultaten direct en geeft de meetwaarden digitaal weer in cm of inch.
Een nieuwe zoekmethode maakt het nu mogelijk om simpel, veilig en snel de locatie van de reflectoren te bepalen:
- Akoestisch via een koptelefoon - Optisch door een analoge indicatie
- Digitaal met een vermelding van de laagste meting
De StratoTest kan in twee standen gebruikt worden, de DIRECT modus en de SITE modes.
De DIRECT modus wordt gebruikt bij directe metingen:
Inschakelen - zoeken - meten. De enkele metingen en hun resultaten worden opgeslagen en kunnen direct of later overgedragen worden naar de draagbare MiniPrint of een PC.
De SITE modus biedt de mogelijkheid om code nummers in te voeren voor een duidelijke identificatie van de meting:
- naar de plek
- naar het type wegdek dat wordt gemeten
- naar het meetstation en
- naar de meetpositie binnen het meetstation
- Non-destructieve meting
- Directe dikte indicatie in cm of inches
- Meetbereik tot 40 cm
- Herhaalbare metingen op dezelfde plek
- Complete afdruk van alle metingen
- Speciale meetsonde beschikbaar voor een meetbereik tot 80 cm
- Simpele en veilige locatie van de reflector: hoorbaar signaal met analoge en digitale indicatie
- Snelle en betrouwbare nauwkeurigheidscontrole met kalibratieplaat
- Kalibratiefunctie met gecertificeerde kalibratie afstand stukjes
- Instelling van een OFFSET waarde. Dit wordt automatisch bij elke meting op- of afgetrokken. De ingestelde OFFSET waarde wordt bij elke afdruk of gegevensoverdracht aangegeven.
- Groot display met gebruiksinstructies
- Opslag van metingen en statistische waarden voor directe of latere afdruk
- Opvouwbaar karretje die in elke auto past
- Beschermende koffer met Plexiglas deksel aan het karretje bevestigd voor opslag van de meter en printer. De Plexiglas deksel kan ook als schrijfvlak gebruikt worden.
De StratoTest 4100 wordt geleverd als een complete kit inclusief:
- StratoTest 4100 meter
- Alkaline batterijen
- N400ST meetsonde
- Verbindingskabel voor meter en meetsonde
- Kalibratieplaat
- Koptelefoon
- Handleiding
- StratoTest 4100 meter
- Alkaline batterijen
- N400ST meetsonde
- Verbindingskabel voor meter en meetsonde
- Kalibratieplaat
- Koptelefoon
- Handleiding
| Model | Ranges | ||||
| 0 - 30 cm | 0,7 m x 0,3 m | ± (0,1 cm + 2 % van meting) | |||
| 30 - 35 cm | 0,7 m x 0,3 m | ± 2 % van meting | |||
| 30 - 35 cm | 1,0 m x 0,3 m | ± 2 % van meting | |||
| 35 - 40 cm | 1,0 m x 0,3 m | ± 3 % van meting | |||
| 0 - 30 cm | 0,6 m x 0,6 m | ± (0,1 cm + 2 % van meting) | |||
| 30 - 35 cm | 0,6 m x 0,6 m | ± 2 % van meting | |||
| 30 - 35 cm | 1,0 m x 1,0 m staal | ± 2 % van meting | |||
| 35 - 40 cm | 1,0 m x 1,0 m staal | ± 2 % van meting |
| Meetprincipe | Wervelstroom |
| Meetbare lagen | Alle non-metallic wegdekken |
| Reflectoren | Aluminium folies of vellen van verschillende formaten |
| Meetbereik | N400ST standaard sonde: 0 - 40 cm N100ST optionele sonde: 0 - 10 cm N800ST optionele sonde: 0 - 80 cm |
| Resolutie van standaard meetsonde | 0,1 cm van 0 - 30 cm, 0.2 cm van 30 - 35 cm, 0,4 cm van 35 - 40 cm |
| Display | Digitaal, LCD |
| Data opslag | DIRECT modus: ong. 500 enkele metingen en statistieken SITE modus: ong. 6000 enkele metingen incl. statistieken |
| Geheugen | 5 beschikbare geheugens met ieder 300 stations, 4 meetpunten per station, 5 materiaaltypes per meetpunt |
| Voeding | 9V alkaline batterij |
| Levensduur batterij | ong. 20 uur |
| Omgevingstemperatuur | Meter: 0°C - 50°C Meetsonde: 0°C - 70°C |
| Verzendgewicht | 28 kg (afmetingen: 64 x 63 x 28 cm) |
