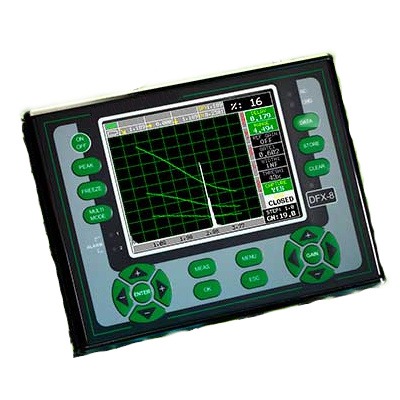

DFX8 Ultrasone Flawdetector & Diktemeter
De nieuwe DFX-8 combineert alle kenmerken foutdetector en diktemeter - in één meter! De meter is ontwikkeld voor een breed scala aan meettoepassingen op gecoate en ongecoate materialen, zoals diktemetingen door de professionele Pulse-Echo-modus, Echo-Echo-modus en andere geavanceerde meetmodi. Voor foutdetectie professionals bevat het DAC-, AWS-, TCG- en DGS-toolkits.
Meetresultaten zijn direct af te lezen op het grote 60 Hz QVGA-display en worden opgeslagen op de 4 GB interne geheugen. De gegevens kunnen overgedragen worden via USB-uitgang of SD-kaart.
Diktemeter kenmerken:
De DFX8 is een professionele diktemeter met veel functies voor verschillende toepassingen. Automatische nulstand meetsonde, herkenning en temperatuurcompensatie met een snelle scan optie met maximaal 50 metingen per seconde. Het hoorbare hi/lo limiet alarm en de 64 instelbare configuraties vergroten het gebruikers comfort. De verschillende meetmodi (voor sondes met twee elementen) zijn:
- Pulse-Echo Mode (P-E): (Pit & Flaw Detection) meet vanaf 0.63mm tot 3048 cm.
- Pulse-Echo Coating Mode (PECT): (Materiaal, Coating, Pit & Flaw Detection) meet materialen vanaf 0.63mm tot 3048 cm en coatings vanaf 0.01 to 2.54 millimeter.
- Pulse-Echo Temp Comp Mode (PETP): (Pit & Flaw Detection) Auto temperatuur compensatie - meet vanaf 0.63 mm tot 3048 cm.
- Echo-Echo Mode (E-E): (Thru Paint & Coatings) meet vanaf 1.27 tot 102 millimeter. Afhankelijk van de coating.
- Echo-Echo Verify (E-EV): (Thru Paint & Coatings) meet vanaf 1.27 tot 25.4 millimeters. Afhankelijk van de coating.
- Coating Only Mode (CT):(Coating dikte) meet vanaf 0.0127 tot 2.54 millimeter. Afhankelijk van de coating. Één- en tweepunts kalibratie optie voor materiaal & coating, of selectie van basis materialen.
Flaw detector kenmerken:
De DFX-8 kan gebruikt worden als professionele flaw detector en heeft de volgende functies:
- TRIG: Trigonometrische weergave van stralingspad, diepte, oppervlakte afstand, en gebogen oppervlak correctie. In combinatie met hoekstraal geleiders
- DAC: Tot 8 punten kunnen worden ingevoerd om handmatig een DAC curve te tekenen. Referentie -2, -6, -10, (-6/-12), (-6/-14), (-2/-6/-10) dB. Amplitude weergegeven in %DAC of dB
- AWS: Automatische defect dimensionering conform AWS D1.1 structurele lascode.
- AVG/DGS: Automatische defect dimensionering door middel van gegevens meetsonde. Geheugen voor 64 algemene setups.
- TCG: Tijd gecorrigeerd resultaat. 50 dB dynamisch bereik, 20 dB per microseconde, tot 8 punten voor bochtherkenning. Meet Mode: Pulse-Echo (P-E) meet vanaf 0.025 tot 100 ft. (0.63mm tot 3048 cm).
- Auto-Cal: Automatische kalibratie met twee referentiepunten
- Detection Modes: Nulpunt doorkruising, Flank en Piek.
- Display Freeze: Behoud huidige curve op het scherm
- Peak Memory: Voor echodynamische patroonbepaling
- Auto Interface Poort - DFX-8+ Automatische aanpassing van interface poort voor onderdompelingstesten (water route).
- Verschillende meetsondes beschikbaar (Enkel contact, dubbel contact, vertraagd of met hoek)
- 2 jaar garantie
- Verschillende meetfuncties voor zowel dikte- als flaw metingen
- 64 gebruikerconfiguraties
- Batterij gevoed
- 4 GB intern geheugen + tot 64 GB extern SD-geheugen
- USB, RS232, analoge uitgangen en meetsonde aansluitingen
| Afmetingen | 216 x 165 x 70mm |
| Gewicht | 2.04 kgs incl. batterijen |
| Behuizing | Geëxtrudeerd aluminium behuizing met vernikkelde aluminium eindkappen. Verzegelde verpakking. |
| Display | In zonlicht afleesbaar kleurendisplay (320 x 240 pixels). Weergave oppervlak van 4.54 x 3.40 in (115.2 x 86.4 mm), of 5.7 in (144.78 mm) diagonaal. 16 Kleuren palet, meerdere kleuropties en instelbare helderheid |
| Display update | 60 Hz |
| Schermweergaves | Foutendetector: Full wave, +/- gerectificeerd, of RF. Diktemeter: Cijfers,+/- gerectificeerd, RF, of B-scan |
| Timing | Precisie 25 MHz TCXO met enkel shot 100 MHz 8 bit ulta low power digitizer |
| Meetingangen | Twee onafhankelijke ingangen (foutendetector), en drie ingangen (diktemeter). Start & breedte verstelbaar over het volledige bereik. Amplitude 5-95 %, stappen van 1%. Positieve of negatieve triggering voor elke ingang met akoestische en visuele alarmsignalen. |
| Gebruikstemperatuur | -10 °C tot 60 °C |
| Pulser type: | Twee verstelbare vierkante golfpulsers en ontvanger |
| P.R.F. | 8 tot 2000 Hz in selecteerbare stappen (8, 16, 32, 66, 125, 250, 333, 1000, 2000 Hz) |
| Pulser Voltage | 100 - 200 V piek amplitude, stijg/daaltijd < 10 ns in 50 ohm |
| Pulse breedte | 40 tot 400 ns. Selecteerbare stappen. |
| Versterking | 0 tot 110 dB met 0,2 dB resolutie. Handmatige en AGC controle. |
| Demping | 50, 75, 100, 300, 600, & 1500 ohms. |
| Frequentie banden | Breedband 1.8 - 19 MHz (-3dB). Vier smalle banden van 1MHz, 2MHz, 5MHz, 10MHz |
| Horizontale lineariteit | +/- 0.4% FSW |
| Verticale lineariteit | +/- 1% FSH |
| Lineariteit versterker | +/- 1 dB |
| Amplitude metingen | 0 to 100% FSH, with 1% resolution |
| Vertraging | 0 - 999in (25,375mm) bij staalsnelheid. |
| Automatische Kalibratie | Rechtlijnig of hoekig |
| Type meetsondes | Enkel contact, dubbel contact, vertraagd of met hoek |
| Eenheden | Engels (in), Metrisch (mm) of Tijd (s) |
| Snelheid | 0.0100 to .6300 in/us (256 - 16,000 m/s) |
| Nulpuntverschuiving (Meetsonde op nul): | 0 - 999.999 us |
| Materiaalsnelheidstabel | Bevat rechtlijnige en hoekige snelheden voor een variatie aan materialen |
