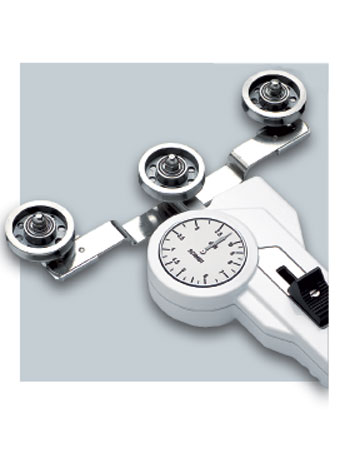

DXL Spanningsmeter met grote rollers voor minimale materiaalvervorming
DXL, Mechanische Draadspanningsmeters
Klik op de afbeelding voor een vergroting

DXL Spanningsmeter met grote rollers voor minimale materiaalvervorming


Gemaakt in DuitslandSpanningmeter voor kabels met een maximale dikte van 8 milimeter

Speciaal model spanningsmeter met grote geleiderollers voor minimale verbuiging van de materialen zoals glasvezel en carbon

Fragiele filamenten zoals glasvezel en andere techische vezels vereisen soms grotere geleiderollers of een grotere afstand tussen de rollers

Let op: Dit model heeft geen mogelijkheid voor materiaaldikte compensatie

Kenmerken
  • Grote, gelagerde, V-vormige of U-Vormige geleiderollers met een groefdiameter van 32 mm
  • Op maat gemaakte afstellingen zijn beschikbaar
  • Stevige aluminium behuizing
  • Door de grootte van de geleiderollers wordt het materiaal minimaal verbogen
  • Elk instrument is individueel gekalibreerd om de hoogste nauwkeurigheid te kunnen garanderen
  • 41mm Ø wijzerplaat
  • Certificate of Compliance with the order 2.1 according DIN EN 10204 word meegeleverd
  • Optioneel verkrijgbaar: Inspectiecertificaat 3.1 volgens DIN EN 10204 met kalibratie rapport

Afmetingen
Afmetingen-DXL


Spanningsbereik
ModelRanges Meetkopbreedtes* (mm)SCHMIDT Kalibratie**
DXL-2000 200-2000 235PA: 2.3 mm Ø or customer sample
DXL-5000 400-5000 235PA: 2,3 mm Ø or customer sample
DXL-10K 2,5-10 daN 288PA: 4.8 mm Ø or customer sample
Er zijn ook andere soorten spanningsmeters beschikbaar, bijvoorbeeld met de wijzerplaat in grammen. Informatie over deze spanningsmeters is beschikbaar op aanvraag

* Afstand tussen de buitenste geleiderollen
** Geschikt voor 95% van de toepassingen - PA = Polyamide Monofilament

Speciale afstelling door middel van monsters, geleverd door de klant wordt aangeraden als het materiaal significant verschilt van de SCHMIDT standaard in diameter, stugheid of vorm. In dit geval is een monster van het materiaal nodig van ongeveer 5 meter

Rollers
Code Geleideroller materiaal Lijn snelheid
Code: Standaard Geahard staal 4000 roller
R1 Gehard staal (radium R5)4000 roller

Opties

Leveromvang
Kit-125918 DXL
Levering omvat:
Spanningsmeter met draagtas, gebruikers handleiding in het Engels of Duits naar keuze

Specificaties
Kalibratie:Volgens de SCHMIDT fabrieksprocedure
Nauwkeurigheid:±1% volledige schaal of ±1 schaalverdeling
Scala diameter:41 mm
Temperatuur:10-45ºC
Luchtvochtigheid:85% RH, max.
Behuizing materiaal:Gegoten aluminium
Afmetingen:188 x 85 x 45 mm (LxBxH)
Gewicht, netto (bruto):ong. 500 g (1000 g)
