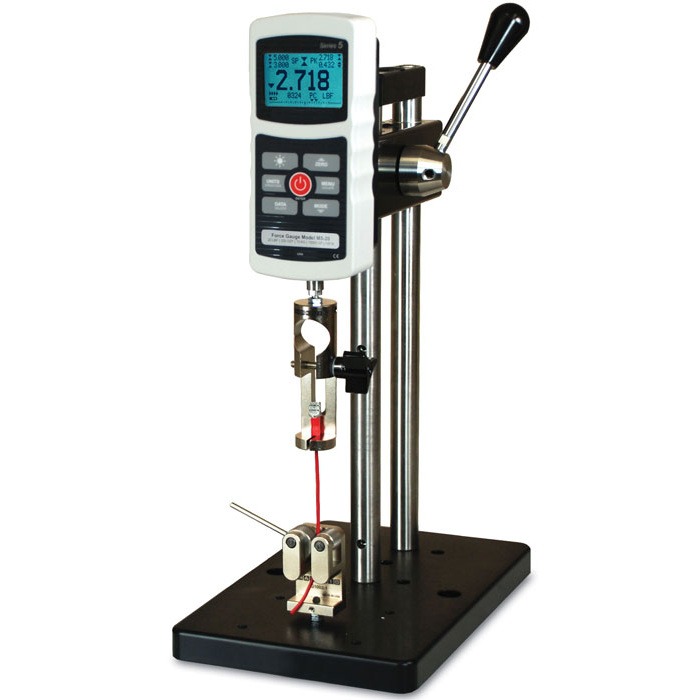

ES10 Handmatige Hendel Bediende Kracht Trekbank


Gemaakt in de Verenigde Staten van AmerikaDe ES10 Kracht test standaard is een handmatig hendel bediende test opstelling ontworpen voor trek- en compressie testen. De ES10 heeft een maximale capaciteit van 500 N (50 kg / 100 lb). Met een kaal eigen gewicht van 4,5 kg en een compact ontwerp is deze testbank geschikt voor kleine ruimtes, overvolle werkbanken en mobiele testfaciliteiten.

Met zijn handmatig bediende hendel en ontwerp met dubbele kolom zorgt de ES10-testbank voor efficiënte, nauwkeurige en herhaalbare metingen. Deze testbank is geschikt voor Mark 10 krachtmeters, grepen en adapters.

Als optie is een montageset verkrijgbaar om een ​​meetklok aan de kolom te monteren. De sets zijn verkrijgbaar met een analoge en digitale meetklok of als steunen zonder meetklok. De set is verkrijgbaar met openingen met een diameter van 8 en 9,5 mm voor de meetkloksteel.

Een andere optie is de AC1060-montageplaat die, met zijn matrix van schroefdraadgaten, efficiënt is voor grip- en adapter montage en de uitlijning van krachtmeter en test monster.

De ES10 kan worden besteld met montagekits waarmee krachtmeters van derden in een testopstelling kunnen worden gebruikt.




Kenmerken
  • Hefboom kan in 3 standen worden geplaatst
  • Geschikt voor het meten van trek en compressie kracht.
  • Grote grondplaat voor het vastzetten van test monsters, grepen of adapters
  • Gaten aanwezig om de trekbank op een werkbank te monteren
  • Optionele 25,4 mm meetklok set voor het meten van verplaatsing tijdens testen
  • Kan gebruikt worden met onze HP Series Durometers

Mechanische teststandaard vergelijking
ModelForce capacityMaximum test travelLoading methodTravel rateMaximum, sample clearance
ES10500N229mmVeerbelaste hendel26,7mm / hendel rotatie229mm
ES10500N229mmVeerbelaste hendel26,7mm / hendel rotatie229mm
ES20500N229mmBovenop gemonteerd handwiel1,5mm / wiel rotatie229mm
ES301000N330mmVerticaal zijdelings gemonteerd handwiel1,3mm / wiel rotatie356mm
TSA750(H)3750N95mm met eindstops
152 zonder eindstops
Hendel met tandheugel en rondsel, hendel kan in stappen van 30° worden gepositioneerd76,2mm / hendel rotatieVerticaal 267mm
Horizontaal 368mm
TSB100500N95mm met eindstops
152 zonder eindstops
Hendel met tandheugel en rondsel, hendel kan in stappen van 30° worden gepositioneerd76,2mm / hendel rotatie330mm
TSC1000(H)5000N89mmIn-lijn gemonteerd handwiel2,5mm / wiel rotatieVerticaal 254mm
Horizontaal 330mm
TSF(H)5000N102mmVerticaal zijdelings gemonteerd handwiel0,34mm / wiel rotatieVerticaal 356mm
Horizontaal 459mm
- De maximale meetafstand en/of ruimte voor teststukken is afhankelijk van de grepen en/of adapters die tijdens het testen worden gebruikt.
- De afmetingen geven afstanden aan zonder gebruik van grepen of adapters.
- Kolomverlengingen zijn beschikbaar voor alle testopstellingen behalve ES05, ​​ES10 en ES20.
- Modellen met (H) zijn verkrijgbaar in verticale en horizontale uitvoering

Video


Leveromvang

De ES10 Mechanische Kracht Test Standaard wordt geleverd met:

  •  Inbus sleutelset
  •  Hendel
  • 4 Duimschroeven voor de bevestiging van krachtmeters


Afmetingen
Afmetingen-ES10


Afmetingen van de ES10 Mechanische kracht testbank

Alle maten zijn in inch met [mm] erachter


Accessoires

ES001 Klok Indicator / Afstand Meter


  • Geeft een verplaatsing tot 25,4mm weer
  • Resolutie van 0,025mm

Meer details

ES001 Klok Indicator / Afstand Meter 126739

Categorie Mark-10 Opzetstukken


Checkline Europe heeft een compleet assortiment grepen en hulpstukken en attachments die zijn ontworpen voor gebruik met onze Mark-10 krachtmeters en torsiemeters.

Meer details

Categorie  Mark-10 Opzetstukken 0

ES002 Digitale Indicator / Afstand Meter


  • Geeft tot 25,4 mm verplaatsing weer
  • Resolutie van 0,01 mm

Meer details

ES002 Digitale Indicator / Afstand Meter 126740

Specificaties
Capaciteit:500 N (50 kg / 100 lb)
Maximale beweging:229 mm
Afmetingen:152 mm x 254 mm x 338 mm
Belasting methode:Hendel (kan in 3 posities geplaatst worden voor eenvoudig gebruik)
Snelheid verplaatsing:26,7 mm per omwenteling
Gewicht:4,5 kg
Garantie:3 jaar

Gerelateerde Producten

Series-3 Digitale Krachtmeter


  • 2000 Hz meetfrequentie
  • USB-gegevensuitvoer van continue of individuele datapunten

Meer details

Series-3 Digitale Krachtmeter

Series-4 Geavanceerde Digitale krachtmeters


  • 3000 Hz piek meetfrequentie
  • USB, RS-232, Mitutoyo, en analoge uitgangen

Meer details

Series-4 Geavanceerde Digitale krachtmeters

Series-5 Geavanceerde Digitale Krachtmeter


  • High-speed piek meetfrequentie van 7.000 Hz
  • USB, RS-232, Mitutoyo en analoge uitgangen, automatische data output via USB/RS-232

Meer details

Series-5 Geavanceerde Digitale Krachtmeter

Downloads

Nu bestellen
Product

Product
Prijs
Aantal
126412
ES10 - Handmatige Test Stand - 100 lbF/500 N
€ 761,00

Accessories

Product
Prijs
Aantal
131906
ES001 - Meetklok kit voor ES10/ES20
€ 164,00
130406
ES002 - Digitale indicator voor ES10/ES20
€ 376,00
Alle genoemde prijzen zijn exclusief btw. en exclusief handelings- en verzendkosten.
Beschikbaarheid: Beschikbaar: 1 - 3 dagen, Levertijd: 1 - 3 weken, speciale bestelling aanvraag
