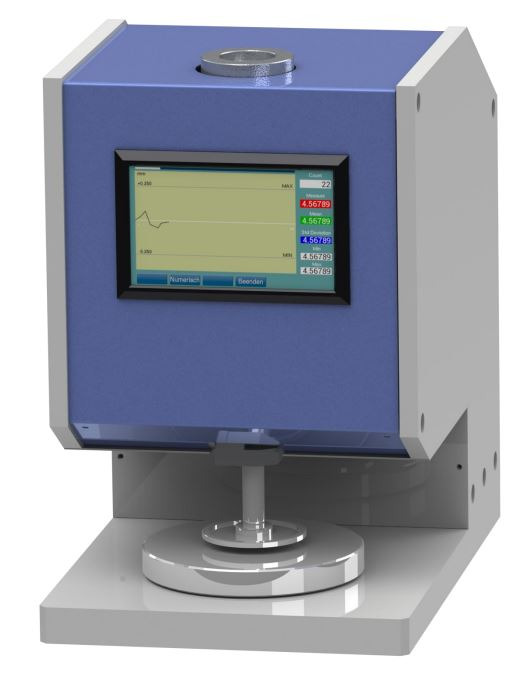

D-2010 Gemotoriseerde Nauwkeurige Materiaaldikte Meter
De D-2010 heeft een stabiel basisframe met een ingebouwd, apart meetblok. Deze meter is een top keuze als u op zoek bent naar een meter met zeer hoge nauwkeurigheid (tot 0,001 mm), die gemakkelijk in gebruik is en u voorziet van automatische verwerking van metingen en objectieve, herproduceerbare meetresultaten.
De meter kan aangepast worden aan verschillende materialen om te voldoen aan uw meeteisen. Het meetoppervlak, meetmateriaal en de meetdruk voldoen precies aan de richtlijnen van ISO, EN, DIN meetstandaarden of ook met uw eigen test richtlijnen.
Normen
Voor textiel en niet-geweven textiel volgens DIN EN ISO 5084 (meetaanzicht 20 cm²/druk 0,1 kPa en 1 kPa)
Voor fleece volgens DIN EN ISO 9073-2 (meetaanzicht 25 cm²/druk 0,1 kPa en 0,5 kPa)
Voor geomaterialen volgens DIN EN ISO 964-1 (meetaanzicht 25 cm²/druk 2 kPa en 20 kPa, niet 200 kPa)
De D-2010 meter is ook beschikbaar met verschillende meetbereiken:
Bereiken 0 – 10 mm, 0 – 25 mm (of met de equivalenten in inch, omschakelbaar).
Met deze meter kunnen de meest voorkomende methodes gebruikt worden voor het meten van textiel, vilt, geomaterialen, papier, vloerbedekkingen, leer, folies, rubber, plastic lagen, etc.
De D-2010 heeft data uitgangen voor digitale verwerking van de meetresultaten of voor overdracht van meetgegevens naar een printer.
- Resolutie 0,01 mm - standaard, 0,001 mm - optioneel
(0,001 mm is standaard voor D-2010-P, D-2010-F) - Meetdiepte (midden van de stamper) 110 mm
- Verlicht touchscreen met menu (optioneel in Duits of Engels)
- Individuele metingen en serie metingen met gespecificeerd aantal meetcycli
- Voetpedaal wordt meegeleverd
- De automatische nul-functie kan geselecteerd worden met één druk op de knop
- Duur van de meting kan tussen 1-60 seconden worden aangepast
- Motorisch aangedreven schuifmaat met regelmatig vertragende snelheid (standaard 2,5 mm/s)
- Het meetpad kan vooraf geselecteerd worden om tijd te sparen
- Digitale interface
- Altijd up-to-date en directe weergave van de meetwaarde, de meetcyclus, de gemiddelde waarde en de standaard afwijking
- Inclusief kalibratiecertificaat
- Selecteerbare meeteenheden mm / inch
- Apart meetblok, beschermd tegen externe invloeden voor de hoogste nauwkeurigheid en herhaalbaarheid
| Model | Standard | Applicatie | Voeler Ø (mm) | Voeler opp. (cm²) | Druk |
| D-2010-T | DIN EN ISO 5084 | Textiel | 50.42 | 20 | 0.1 kPa and 1 kPa |
| D-2010-V | DIN EN ISO 9073-2 | Standard fleece | 56.42 | 25 | 0.5 kPa |
| D-2010-G | DIN EN ISO 964-1 | Geomaterialen | 56.42 | 25 | 2 kPa |
| D-2010-G1-3 | DIN EN ISO 964-1 | Geomaterialen | 56.42 | 25 | 2 kPa, 20 kPa |
| D-2010-NW | DIN EN ISO 53855 | Niet-geweven textiel | 56.42 35.68 |
25 10 |
0.5 kPa, 1 kPa en 5 kPa |
| D-2010-P* | DIN EN ISO 53105 | Papier | 16 | 2 | 100 kPa |
| D-2010-HY* | DIN EN ISO 54540 | Hygiënisch papier | 56.42 | 25 | 2 kPa |
| D-2010-L1 | DIN EN ISO 53326 (gedateerd) | Leer | 10 | 0.785 | 50 kPa |
| D-2010-L2 | DIN EN ISO 2589 | Leer | 10 | 0.785 | 49.1 kPa |
| D-2010-Gi* | Rubber | 36.68 | 10 | 5 kPa | |
| D-2010-CF | ISO 2286-3 | Met rubber of plastic bekleed textiel | 12 | 1.13 | 2 kPa, 10 kPa en 24 kPa |
| D-2010-CF1 | ISO 2286-3 | Met rubber of plastic bekleed textiel | 12 | 1.13 | 2 kPa, 5 kPa, 10 kPa en 24 kPa |
| Voeler Calotte | |||||
| D-2010-F* | DIN 53370 | Folies | R 30 mm | 0.5 N | |
| D-2010-AB | DIN-EN 1849-2 | Flexibele banen voor waterafdichtingen | 10 mm | 0.785 | 20 kPa |
| * Model D-2010-P, D-2010-HY, D-2010-Gi en D-2010-F heeft al een standaardresolutie van 0,001 mm. Individuele configuraties volgens uw specificaties zijn op aanvraag mogelijk. |
|||||
| D-2020 | D-2010 | D-2005 | D-2000 | |
|---|---|---|---|---|
| Touch-screen with menu control in German or English | - | - | ||
| Seven-segment display | - | - | ||
| Display illumination | - | - | ||
| Statics display | - | - | ||
| Automatic zero point control | - | - | ||
| Preselection of the measurement cycles | - | - | ||
| Preselection of the measuring range | optional | - | ||
| Adjustable dwell time | optional | - | ||
| Motor-driven calliper movement | - | |||
| Connection for pedal | - | |||
| Manual calliper movement via a control lever | - | - | - | |
| Automatic material infeed, adjustable | - | - | - | |
| Digital interface | ||||
| Available scale divisions | 0,001 mm, 0,01 mm | |||
| Possible measuring ranges | 0 – 10 mm, 0 – 25 mm, 0 – 50 mm | |||
| Length × width × height (in mm, for measuring range 0 – 10 mm) |
300 * 300 * 320 | 300 * 200 * 300 | 300 * 210 * 300 | 300 * 240 * 300 |
| Weight (in kg, for measuring range 0 – 10 mm) |
31,5 | 24,0 | 23,0 | 22,5 |
| Code R | Hogere resolutie 0,001 in plaats van 0,01 mm (0,001 mm is standaard voor D-2010-P, D-2010-F) |
| Code E | Vergroot meetbereik 0 - 25 mm |
| Code E2 | Vergroot meetbereik 0 - 50 mm |
| Code S | Software & Kabel |
| DKD-Cal | Kalibratie rapport van een DKD erkend laboratorium |
Speciale modellen op aanvraag!
| Meetbereik | 0 - 10 mm, (25 mm optioneel, Code E) |
| Resolutie | 0,001 mm of 0,01mm |
| Nauwkeurigheid | ± 0,0008 mm bij 0,0001 resolutie ± 0,005 mm bij 0,001 resolutie ± 0,01 mm bij 0,01 resolutie |
| Klemdiepte van klemhaken | 160 mm |
| Meetsysteem | Capazitive -> Sylvac |
| Display | Grafisch display met touchscreen |
| Meeteenheden | mm of inch (wisselbaar) |
| Stroke in mm | Level 1 = 2,0, level 2 = 3,5, level 3 = 5,0, level 4 = 6,5 en level 5 = 10,5 mm (volledig meetbereik) |
| Rusttijd | 1 - 60 seconden |
| Aantal metingen | Tot 50 metingen per test serie |
| Vorm en meetdruk van de voeler | Volgens internationale standaarden DIN, EN en ISO |
| Output signaal | RS 232 voor printer en USB voor PC |
| Temperatuur | 10 - 45 °C |
| Luchtvochtigheid | Max. 85 % r.V. |
| Afmetingen | 300 x 200 x 300 mm (LxWxH) |
| Gewicht, net (gross) | 24 kg |
Beschikbaarheid: Beschikbaar: 1 - 3 dagen, Levertijd: 1 - 3 weken, speciale bestelling aanvraag
