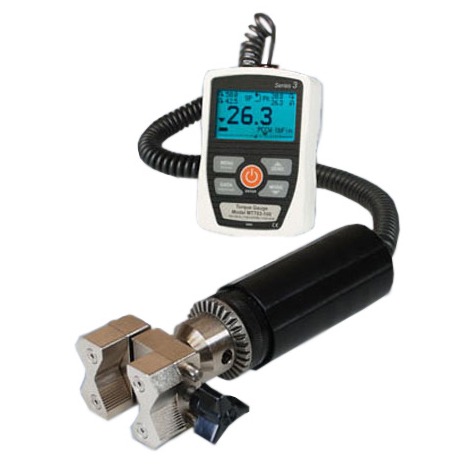

De CAP-TT03 is ontwikkeld om eenvoudig het koppel te testen waarmee bijvoorbeeld een dop op een fles los en vastgedraaid wordt. De compacte opbouw van deze meter zorgt dat dit kan plaatsvinden in een laboratorium maar ook op de werkvloer of in de buitendienst. Het is technisch gezien een TT03 torque-meter gecombineerd met een G1053 Universal V-jaw Grip. De compacte aluminium behuizing kan worden gebruikt als handheld-apparaat of in een testopstelling.
De torque-indicator is verbonden met een speciale torque-sensor op afstand met een Jacobs-spankop. Verkrijgbaar in 3 capaciteit bereiken van 135 Ncm tot 1150 Ncm, met een meetfrequentie van 2000 Hz en een nauwkeurigheid van ±0,5% van de volledige schaal. Het display met achtergrondverlichting toont de huidige en piekkoppelwaarden voor elke richting, instelpunten, goed/fout-indicatoren, draairichting, meeteenheden en een analoge (horizontale) belasting-kolom met instelpunt markeringen.
De TT03 is tot 150% van de volledige schaal beveiligd tegen overbelasting (display toont "OVER" bij 110% en hoger)
Gegevens worden geëxporteerd via een USB-verbinding met de meegeleverde USB-datakabel en de meegeleverde MESUR® Lite data-acquisitiesoftware, voor tabellering van continue of individuele datapunten. Exporteren naar Excel maakt verdere gegevensverwerking mogelijk.
| Model | Ncm | lbF-in | ozF-in |
|---|---|---|---|
| MTT03C-12 | 135 x 0,1 | 12 x 0.01 | 192 x 0.2 |
| MTT03C-50 | 570 x 0,5 | 50 x 0.05 | 800 x 1 |
| MTT03C-100 | 1150 x 1 | 100 x 0.1 | 1600 x 2 |
De CAP-TT03 wordt geleverd als een complete set inclusief:
Afmetingen van de TT03C Torque Tester,
Alle afmetingen worden vermeld in Inches met metrische afmetingen in [mm] er achter.
| Capaciteit in Nm | Gewicht in kg | A | B | C | ØD1* | ØD2* |
|---|---|---|---|---|---|---|
| 11,3 | 0,18 | 78,7 mm | 50,8 mm | 40,6 mm | 27,9 - 39,4 mm | 16,5 - 27,9 mm |
| * Omkeerbare klemmen om te wisselen tussen ØD1 to ØD2 | ||||||
| Nauwkeurigheid | ±0,5% van volledige schaal ±1 cijfer |
| Meetfrequentie | 2.000 Hz |
| Voeding | AC of oplaadbare batterij. Meerdere stappen lage batterijspanning indicator wordt weergegeven, meter schakelt automatisch uit wanneer stroomvoorziening kritiek wordt |
| Levensduur batterij | Verlichting aan: tot 7 uur continu gebruik Verlichting uit: tot 24 uur continu gebruik |
| Meeteenheden | lbFin, ozFin, kgFmm, Ncm (afhankelijk van model) |
| USB uitgang | Individuele datapunt uitgang door het drukken op de DATA toets. Configureerbaar tot 115.200 baud. |
| Configureerbare instellingen | Digitale filters, USB uitgang instellingen, verlichting, automatische uitschakeling, toets tonen, audio alarmen, standaard instellingen, kalibratie |
| Veilige overbelasting | 150% van volledige schaal (display geeft “OVER” weer bij 110% en hoger) |
| Gewicht | 0,8 kg |
| Omgevingseisen | 5°C ~ 45°C, <96% vochtigheid (niet condenserend) |
| Garantie | 3 jaar |
