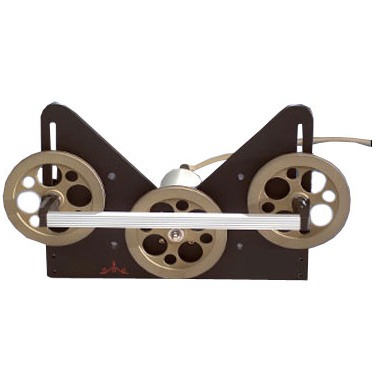

TSF - Optische Vezel Spanningssensor
6 Spanningsbereiken0–100 g tot 0–5,00 Kg
Grote 70 mm aluminium rollers minimaliseren de buiging van het materiaal dat de kwetsbare vezels kan beschadigen of breken.
De buitenste rollers zijn bevestigd op een beweegbare plaat om contact te minimaliseren wanneer er geen metingen worden verricht.
Spanningsbereiken van 10Kg en hoger zijn beschikbaar zonder beweegbare buitenste rollers.
Ingebouwde signaal aanpassing met ZERO en SPAN pots leveren een hoog niveau, analoge uitgang om de kans op signaal storing te minimaliseren.
- 70mm V-gegroefde rollers zijn geschikt voor snelheden tot 5000 m/min
- Specificeer TE-CABLE-CC 125 cm kabel (optioneel, langere lengtes op verzoek beschikbaar)
- Frequentieresponsie van 100 Hz
- 0-1 V DC uitgang, proportioneel aan de spanning (0-10 V DC optioneel)
- Precisie rekstrook meting garandeert hoogste nauwkeurigheid
- Optionele rollers zijn beschikbaar voor een grote selectie aan materiaal profielen
- Oppervlakte gemonteerde elektronica garandeert langdurige betrouwbaarheid
| model | |||||
| TSF-100 | 0-100 g | ||||
| TSF-200 | 0-200 g | ||||
| TSF-500 | 0-500 g | ||||
| TSF-1K | 0-1000 g | ||||
| TSF-2K | 0-2000 g | ||||
| TSF-5K | 0-5.00 Kg |
| Nauwkeurigheid | ± 1,5% van volledige schaal of beter |
| Sensor ingang | 12 - 18 VDC, 21mA |
| Middelste roller | 0,5mm (maximaal) |
| Sensor uitgang | 0-1 V DC (standaard) 0-10 V DC (optioneel) proportioneel aan spanning |
| Bescherming tegen overbelasting | 150% van volledige schaal |
| Materiaal Behuizing | Aluminium |
| Afstand buitenste rollers | 190 mm |
| Diameter roller | 70 mm |
| Materiaal roller | Hard geanodiseerd aluminium |
| Maximale lineaire snelheid | 5000 m/min |
| Gebruikstemperatuur | 5 - 40°C |
| Frequentieresponsie | 100 Hz |
