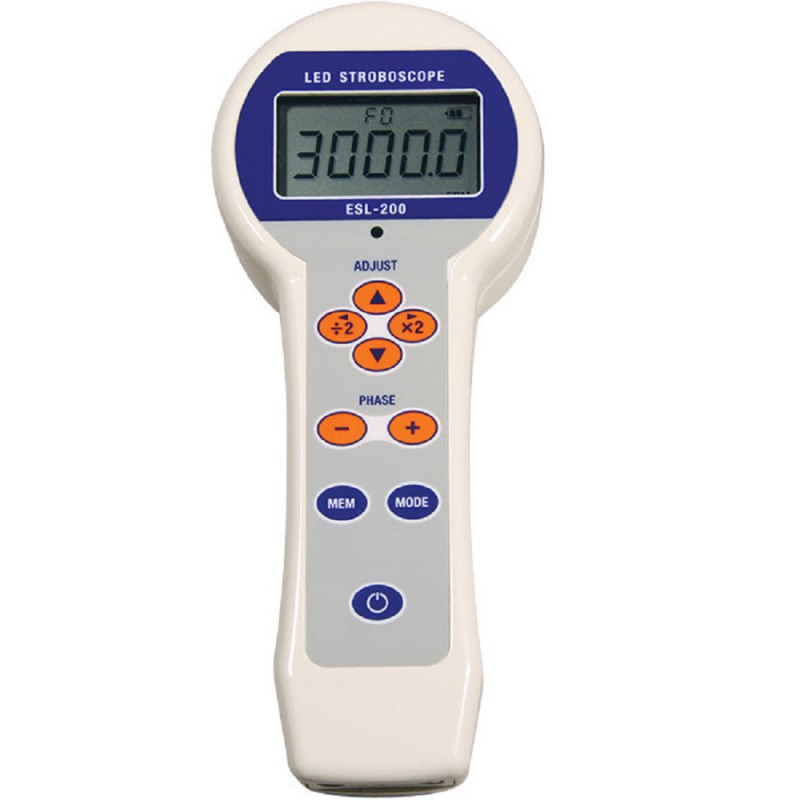

De ESL-200 is een super heldere LED stroboscoop die werkt op batterijen en is speciaal ontworpen voor het meten van de snelheid van roterende voorwerpen, heen en weer bewegende voorwerpen, of voorwerpen met een lineair herhalend bewegingspatroon te meten, het uitvoeren van kwaliteitscontroles en academische applicaties. De stroboscoop genereert een extreem helder licht in verhouding tot zijn kleine formaat.
De ESL-200 serie LED stroboscoop is ontworpen om de snelheid van roterende voorwerpen of voorwerpen met een lineair herhalend bewegingspatroon te meten zonder contact of reflecterende tape, alsmede visueel "bevroren" voorwerpen. Levenslange LED verlichting die gebruik maakt van pulsbreedtemodulatie, een aluminium behuizing, en aandrijving door middel van een NiMH vervangbare batterij maakt deze zak-stroboscoop uiterst duurzaam en in staat om u te voorzien van hoge flitsfrequenties. De ESL-200 is een ideale inspectie stroboscoop voor snelheid, beweging en vibratie analyse, zoals draaiende assen, ventilatoren, nokken, etc.
Verstelbare Flitsduur
Voor de meeste toepassingen is de standaard flitsduur toereikend. Voor ultra hoge toerentallen of grotere objecten die met een hoge snijsnelheid draaien, heeft de ESL-200 een verstelbare flitsduur.
Bij ultra hoge snelheid toepassingen, kunnen objecten bewegen tijdens de korte periode van een enkele flits, wat resulteert in een wazig beeld. Door het verlagen van de flitsduur hebben objecten minder tijd om te bewegen en zal het beeld scherper lijken.
| Meetbereik | 6,0 - 150.000 fpm/rpm |
| Resolutie | ± 0,1 fpm/rpm (6,0 tot 9999,9 fpm/rpm) ± 1 fpm/rpm (10000 tot 120000 fpm/rpm) |
| Nauwkeurigheid | ± 0,01%, ± 1 LSD |
| Display | 12 mm hoog, 5-cijferig LCD |
| Helderheid | 4300 LUX 6.000 FPM, op 20 cm afstand, flitsduur F0 |
| Voeding | NiMH oplaadbare batterij met 100-240V adapter |
| Levensduur batterij | 6 uur continu gebruik bij 6000 fpm/rpm, in energiebesparende modus 12 uur continu gebruik bij 6.000 fpm/rpm |
| Gebruikstemperatuur | 0 tot 45° C |
| Gewicht | 540 g |
| Behuizing | Aluminium |
| Driepoot | 1/4-20 UNC aan achterkant |
| Faseverschuiving | Met externe trigger: 0 - 359° door stappen van 1° |
| Garantie | 2 jaar |
| Doelformaat | 4 mm dia. (minimum) |
| Doelmateriaal | Ferro materiaal |
| Waarnemingsafstand | 3 mm (gebaseerd op doel met 10 mm diameter) |
| Max. frequentie | 1 KHz |
| Afmetingen sensor | 12 mm dia. x 45 mm; M12 aansluiting |
| Voeding | AC adapter (tot 240 VAC) |
De Externe Trigger synchroniseert de stroboscoop direct met een roterend object. De sensor is gericht op een ferro metalen doel bevestigd op de aandrijfas en triggert de stroboscoop om, telkens als het doel de sensor passeert, te flitsen. ET-1 wordt compleet met sensor, kabels en AC adapter geleverd. Het ferro doel is niet inbegrepen.
