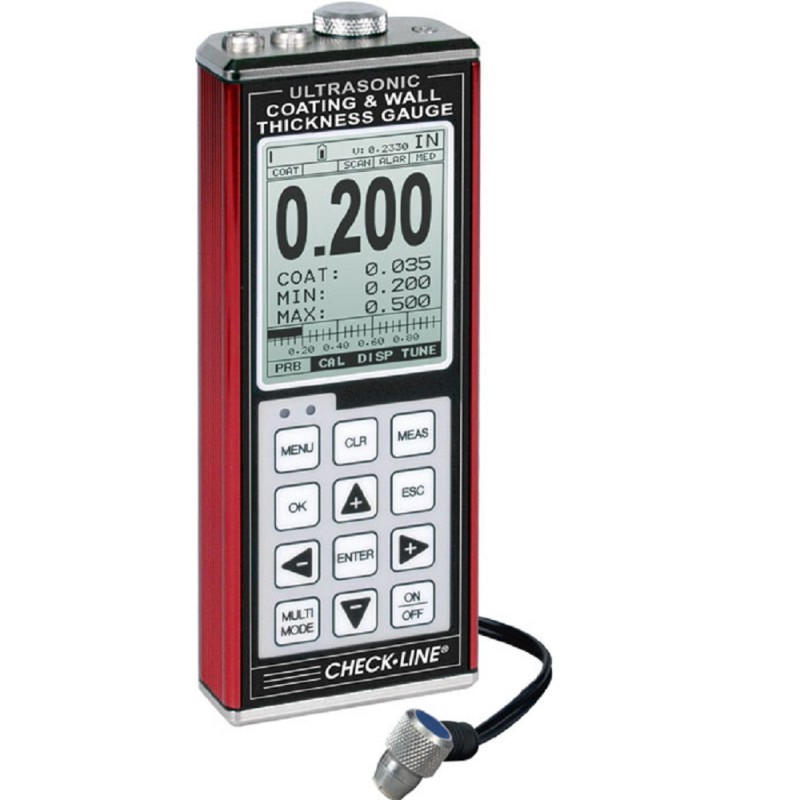

TI-CMXDL Ultrasone Laagdikte & Wanddikte Meter Met Geheugen
De CHECKLINE TI-CMXDL meet zowel laagdikte als wanddikte snel en nauwkeurig - non-destructief en van één kant. Wanneer gemeten wordt in de Pulse-Echo mode, kan de TI-CMXDL automatisch de laagdikte meten en van de wanddiktemeting aftrekken, zodat de gebruiker de kleinste corrosie-plekjes en putjes kan vinden zonder dat de coating verwijderd hoeft te worden.
Op het grote LCD scherm met achtergrond verlichting zijn meetwaarden goed leesbaar, worden grafieken weergegeven en zijn alle kritieke instellingen zichtbaar zoals, Velocity (ultrasone snelheid), Operating mode (meetmode), Alarms (alarmen), Scan mode etc. De achtergrondverlichting kan ingesteld worden op ON (altijd ingeschakeld), OFF (altijd uitgeschakeld) of AUTO (automatisch ingeschakeld wanneer metingen worden verricht).
Vijf instelbare meet modi:
Coating Aan: Meet wanddikte met Pulse-Echo methode. Wanddikte en coating dikte worden apart weergegeven.
Coating Uit: Meet wanddikte met Pulse-Echo methode. Alleen de gemeten wanddikte wordt weergegeven.
Temperatuur Gecompenseerd: Meet wanddikte met Pulse-Echo methode en past de kalibratie automatisch aan veranderingen in de materiaaltemperatuur aan.
Door Coating: Meet alleen wanddikte met de Echo-Echo methode. (coating wordt niet mee gemeten)
Alleen Coating: Meet alleen de coating dikte.
| Model | CMX | CMX-DL | CMX DL+ | CMX-DL+-C |
|---|---|---|---|---|
| Display Mode | ||||
| Material thickness digits display | Yes | Yes | Yes | Yes |
| B-Scan cross sectional display | Yes | Yes | Yes | Yes |
| Combined B-Scan and digits display | Yes | Yes | Yes | Yes |
| Coating Thickness Display | Yes | Yes | Yes | Yes |
| Scan Bar Display | Yes | Yes | Yes | Yes |
| A-Scan Display | - | - | - | + Rectified, - Rectified, Full Waveform (RF) Portrait & landscape views |
| Measurement Range | PE: 0.63 - 1219.2mm (0.025 - 48”) PETP: 0.63 - 1219.2mm (0.025 - 48”) EE: 2.54 - 152.4mm (0.100 - 6.0“) EEV: 1.27 - 25.4mm (0.050 - 1.0”) CT: 0.01 - 2.54mm (0.0005 - 0.100”) PECT: 0.63 - 1219.2mm (0.025 - 48”) PECT: 0.01 - 2.54mm (0.001 - 0.100") | PE: 0.63 - 1219.2mm (0.025 - 48”) PETP: 0.63 - 1219.2mm (0.025 - 48”) EE: 2.54 - 152.4mm (0.100 - 6.0“) EEV: 1.27 - 25.4mm (0.050 - 1.0”) CT: 0.01 - 2.54mm (0.0005 - 0.100”) PECT: 0.63 - 1219.2mm (0.025 - 48”) PECT: 0.01 - 2.54mm (0.001 - 0.100") | PE: 0.63 - 1219.2mm (0.025 - 48”) PETP: 0.63 - 1219.2mm (0.025 - 48”) EE: 2.54 - 152.4mm (0.100 - 6.0“) EEV: 1.27 - 25.4mm (0.050 - 1.0”) CT: 0.01 - 2.54mm (0.0005 - 0.100”) PECT: 0.63 - 1219.2mm (0.025 - 48”) PECT: 0.01 - 2.54mm (0.001 - 0.100") | PE: 0.63 - 1219.2mm (0.025 - 48”) PETP: 0.63 - 1219.2mm (0.025 - 48”) EE: 2.54 - 152.4mm (0.100 - 6.0“) EEV: 1.27 - 25.4mm (0.050 - 1.0”) CT: 0.01 - 2.54mm (0.0005 - 0.100”) PECT: 0.63 - 1219.2mm (0.025 - 48”) PECT: 0.01 - 2.54mm (0.001 - 0.100") |
| Measurement Rate | ||||
| Manual | 8 readings per second | 8 readings per second | 8 readings per second | 8 readings per second |
| Scan Mode | 250 readings per second | 250 readings per second | 50 readings per second | 50 readings per second |
| Scan bar display | 10 readings per second | 10 readings per second | 10 readings per second | 10 readings per second |
| Measurement Resolution | 0.01mm (0.001”) | 0.01mm (0.001”) | 0.01mm (0.001”), 0.001mm (0.0001”) selectable | 0.01mm (0.001”), 0.001mm (0.0001”) selectable |
| Velocity Calibration Range | 309.88 - 18,542m/s (0.0122 - 0.7300in/µs) | 309.88 - 18,542m/s (0.0122 - 0.7300in/µs) | 309.88 - 18,542m/s (0.0122 - 0.7300in/µs) | 309.88 - 18,542m/s (0.0122 - 0.7300in/µs) |
| Additional Features | ||||
| High Speed Scan Mode | - | - | - | Yes |
| Differential Mode | - | - | - | Yes |
| Limit alarm mode | - | - | - | Yes |
| B-Scan DisplCalibration Optionsay Speed | 15 readings per second | 15 readings per second | 15 readings per second | 10 to 200 readings per second |
| Flaw Mode | - | - | Basic prove-up flaw detection using single element angle beam transducers- | Basic prove-up flaw detection using single element angle beam transducers |
| Calibration Setups | - | - | - | 64 user-definable setups transferable to and from a PC archive |
| Gates | - | - | 3 fully adjustable gates: start, stop, width & threshold | 3 fully adjustable gates: start, stop, width & threshold |
| Damping | - | - | Adjustable damping (50 - 1500ohms) | Adjustable damping (50 - 1500ohms) |
| Pulser Type | Dual square wave pulsers Pulse repetition frequency up to 250Hz | Dual square wave pulsers Pulse repetition frequency up to 250Hz | Dual square wave pulsers Pulse repetition frequency up to 250Hz | Dual square wave pulsers Pulse repetition frequency up to 250Hz |
| Gain | Manual or automatic gain control (AGC) with 110dB range (limited) | Manual or automatic gain control (AGC) with 110dB range (limited) | Manual, automatic gain control (AGC) with 110dB range (limited), Linear time dependent gain (TDG) with adjustable slope | Manual, automatic gain control (AGC) with 110dB range (limited), Linear time dependent gain (TDG) with adjustable slope |
| Timing | Precision temperature controlled crystal oscillator (TCXO) timing with single shot 100MHz 8bit ultra-low power digitizer | Precision temperature controlled crystal oscillator (TCXO) timing with single shot 100MHz 8bit ultra-low power digitizer | Precision temperature controlled crystal oscillator (TCXO) timing with single shot 100MHz 8bit ultra-low power digitizer | Precision temperature controlled crystal oscillator (TCXO) timing with single shot 100MHz 8bit ultra-low power digitizer |
| Memory and Data Logging | • 4GB internal memory • Sequential and grid logging • Alpha numeric batch identification • OBSTRUCT indicates inaccessible locations • Bitmap graphic capture and capture viewer | • 4GB internal memory • Sequential and grid logging • Alpha numeric batch identification • OBSTRUCT indicates inaccessible locations • Bitmap graphic capture and capture viewer | • 4GB internal memory • Sequential and grid logging • Alpha numeric batch identification • OBSTRUCT indicates inaccessible locations • Bitmap graphic capture and capture viewer | • 4GB internal memory • Sequential and grid logging • Alpha numeric batch identification • OBSTRUCT indicates inaccessible locations • Bitmap graphic capture and capture viewer |
| Calibration Options | ||||
| 1 - point | Yes | Yes | Yes | Yes |
| 2 - point | Yes | Yes | Yes | Yes |
| Material selection | Yes | Yes | Yes | Yes |
| Velocity (speed of sound) | Yes | Yes | Yes | Yes |
| Transducer Probe Type | Dual element | Dual element | Dual element | Dual Element, Single Element (1 - 20Mhz), Contact, Matching Layer, Delay Line and Pencil |
| Transducer Frequency Range | 1 - 10MHz | 1 - 10MHz | 1 - 10MHz | 1 - 20MHz |
| Transducer Recognition | Automatic & manual - selectable from a list | Automatic & manual - selectable from a list | Automatic & manual - selectable from a list | Automatic & manual - selectable from a list |
| V-path / dual path error correction | Automatic | Automatic | Automatic | Automatic |
| Probe Zero | Automatic & manual (via integrated probe disk) | Automatic & manual (via integrated probe disk) | Automatic & manual (via integrated probe disk) | Automatic & manual (via integrated probe disk) |
| Display | 1/8 VGA (greyscale) 62 x 45.7mm (2.4 x 1.8”) viewable area | 1/8 VGA (greyscale) 62 x 45.7mm (2.4 x 1.8”) viewable area | 1/8 VGA (greyscale) 62 x 45.7mm (2.4 x 1.8”) viewable area | 1/4 VGA AMOLED colour display 57.6 x 43.2mm (2.27 x 1.78”) viewable area Landscape Mode |
| Display Refresh Rate | 25Hz | 25Hz | 25Hz | 120Hz |
| Units (selectable) | mm or inches | mm or inches | mm or inches | mm or inches |
| LED Backlight | on/off/auto | on/off/auto | on/off/auto | on/off/auto |
| Repeatability / Stability Indicator | Yes | Yes | Yes | Yes |
| Battery Save Mode | Auto | Auto | Auto | Auto |
| Measuring range & accuracy depends on material, surface conditions and the transducer selected | ||||
- Ingebouwd geheugen met RS-232 uitgang voor het versturen van gegevens naar een printer of PC
- Meter wordt geleverd met Datacomm Data Transfer & Analysis Software voor gegevens overdracht en analyse, en RS-232 Cable
- Gegevensbestanden kunnen door de gebruiker worden ingesteld op "grid type" structuur waarbij gegevens worden weergegeven in rijen en kolommen of in een "sequential" bestand, waarin alle gegevens in één kolom staan
- Elk "grid type" bestand kan worden uitgebreid tot 999 rijen en 52 kolommen
- Elk "sequential" bestand kan worden uitgebreid tot 512 rijen in 1 kolom
- Elk bestand kan worden ingesteld op "data only" (alleen gegevens) of op "data plus B-scan Graphic" (gegevens plus B-scan grafiek). Geheugencapaciteit is groter dan 225.000 gegevenswaarden of meer dan 16.000 gegevenswaarden met B-scan
- Automatische meetsonde herkenning met automatische of handmatige nulstelling.
- Groot aantal dual element meetsondes kan worden gebruikt voor bijna elke denkbare toepassing.
- Staafdiagam met door de gebruiker in te stellen begin- en eindwaardes geeft de hoogste resolutie rondom de te verwachten meetwaarde.
- Differentiële mode stelt de gebruiker in staat om een "doeldikte waarde" in te stellen en op het display wordt het VERSCHIL tussen de eigenlijke meetwaarde en de doelwaarde als positieve of negatieve waarde weergegeven.
- 2 jaar garantie.
- CE gecertificeerd.
- Instelbare versterking in 5 stappen van 2 db, versterking kan ingesteld worden tussen 42 en 50 db.
- 64 handmatige instelbare meterinstellingen kunnen worden opgeslagen, geactiveerd en er kan een naam aan worden toegewezen voor optimaal gebruiksgemak.
- Zichtbaar en hoorbaar alarm bij overschrijding van ingestelde hoog/laag limieten.
- Meet zowel dikte van coatings en verflagen als wanddikte (in één meting).
- Metalen behuizing voor goede bescherming van de meter in extreme omstandigheden.
- Wordt geleverd met NIST traceerbaar kalibratierapport.
| Hi-Speed Scan Mode | B-Scan Mode |
 |
 |
| De Hi-Speed Scan Mode meet 64 keer per seconde en geeft de maximaal en minimaal gemeten waarde weer, gemeten in het meetinterval. De meetfequentie is 200/sec wanneer het meten van coating uitgeschakeld is. | De B-Scan geeft een op tijd gebaseerd 'doorsnede-aanzicht' weer van het test materiaal. De contouren van de achterkant van het te meten materiaal worden weergegeven. De B-Scan functie geeft contouren weer over de laatste 7 gemeten waarden (van rechts naar links). |
TI-SB Stalen Testblok met NIST Traceerbaar Certificaat
- Geproduceerd met hoogste precisie
- Inclusief een NIST kalibratierapport en testlijst
Meer details
TICC-MVX Beschermende Tas voor Grote Ultrasone Wanddiktemeters
- Gemaakt van duurzaam Cordura Nylon
- Met riem-bevestiging
- Wordt geleverd met polsband en schouderband
Meer details
TI-V-BLOCK Meetsonde Houder
- De V-Block meetsonde houder biedt de gebruiker meer controle en een betere herhaalbaarbaarheid van de metingen op pijpen en andere kromme of gebogen gebieden.
Meer details
CF-AN Ultrasone Koppelingsgel
- Wordt gebruikt om een ultrasone geleiding te creëren tussen de sonde en het te meten materiaal
- Volumes van 125ml / 250ml / 500ml / 1ltr / 5ltr / 25ltr
Meer details
N-306-0010 RS232 (DB-9 naar Lemo) Datakabel 182cm
- RS232 (DB-9 naar Lemo) Datakabel 182cm
Meer details
TI-CMX-UW-50 Onderwater Meetsonde met 15m Kabel
- 15 meter lange kabel met meetsonde. Met ongepolariseerde, Dual-Lemo aansluiting.
- 1,27 cm, 5 MHz meetsonde geschikt voor een grote verscheidenheid aan staal, roestvast staal, aluminium en vergelijkbare toepassingen
Meer details
CF-4H Hoge Temperatuur Koppelmiddel
- Temperatuurbereik:
-18 tot 315°C - Zeer langzaam drogend; maakt langdurig koppelen mogelijk zonder opnieuw aan te hoeven brengen
Meer details
Cic-Wall Wanddiktemeter Kalibratie
- Gemakkelijk inplannen van de kalibratie
- Uitsluitend overeenkomstig met DIN 55 350 Part 18, § 4.2.2, DIN ISO 8402 Part 1.
- Mogelijkheid tot justeren en reparatie
- Zeer korte doorlooptijd
Meer details
 | Minimum Radius for Convex Surfaces | 8,89 mm |
| Minimum Radius for Concave Surfaces | 76,2 mm | |
 | Minimum Headroom | 25,0 mm |
 | Minimum Sample Diameter | 3,8 mm |
 | Minimum Substrate Thickness - F | n.v.t. |
| Minimum Substrate Thickness - NFe | n.v.t. |
| Meetbereik in staal: | Pulse-Echo Mode: Corrosie en aantasting detectie meet van 0.63 to 254 mm Echo-Echo Mode: Door verf meten en verflagen meten - meet van 2.54 tot 102 mm. Bereik varieert afhankelijk van de coatingdikte. |
| Resolutie: | 0,01mm |
| Snelheidsbereik: | 1250 to 9999 meters/sec (0492 to .3936 in./ms) |
| Meeteenheden: | mm of Inch |
| Meetmodes: | - Pulse-Echo (corrosie mode) - Pulse-Echo Coating (Corrosie zonder coating) - Echo-Echo (door verflagen) - Temp Comp (auto aanpassing aan materiaal temperatuur) - Coating Only (Ultrasone laagdikte meter) |
| Meetsonde types: | Dual Element (1 to 10 MHz) |
| Uitgang: | RS-232 voor upload/download van instellingen |
| Geheugen: | TI-CMX: geen TI-CMXDL: meer dan 200.000 meetwaarden |
| Stroomvoorziening: | Drie 1.5V alkaline of 1.2V NiCad AA batterijen |
| Levensduur Batterij: | Werkt normaalgesproken 150 uur op alkaline en 100 uur op NiCad batterijen |
| Automatische Uitschakeling: | 1/8 inch VGA grijswaarden display 62 x 45.7mm |
| Display: | 1/8 inch VGA grijswaarden display 62 x 45.7mm |
| Toetsenbord: | Membraam met 12 tiptoetsen |
| Behuizing: | aluminium behuizing met vernikkelde gesealde aluminium boven- en onderkant |
| Gebruikstemperatuur: | -10° to 60°C |
| Netto Gewicht: | 383 gram |
| Afmetingen: | 63.5 W x 165 H x 31.5 D mm |
| Garantie: | 2 jaar |
| Certificering: | CE goedgekeurd, Fabriekskalibratie traceerbaar naar nationale standaards |
De TI-CMXDL wordt geleverd als complete set inclusief:
- TI-CMXDL wanddikte meter,
- meetsonde,
- 120 ml. fles met koppelingsvloeistof,
- 2 AA batterijen,
- NIST kalibratierapport,
- gebruikershandleiding,
- RS-232 kabel,
- data transfer software,
- de complete set wordt geleverd in een met schuim gevulde transportkoffer van hard plastic.
- TI-CMXDL wanddikte meter,
- meetsonde,
- 120 ml. fles met koppelingsvloeistof,
- 2 AA batterijen,
- NIST kalibratierapport,
- gebruikershandleiding,
- RS-232 kabel,
- data transfer software,
- de complete set wordt geleverd in een met schuim gevulde transportkoffer van hard plastic.
